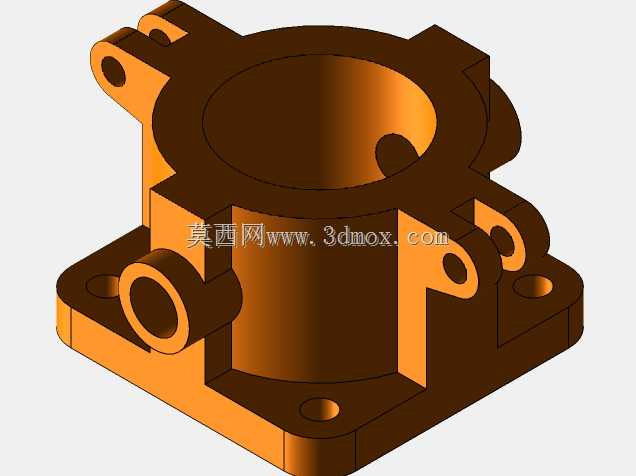

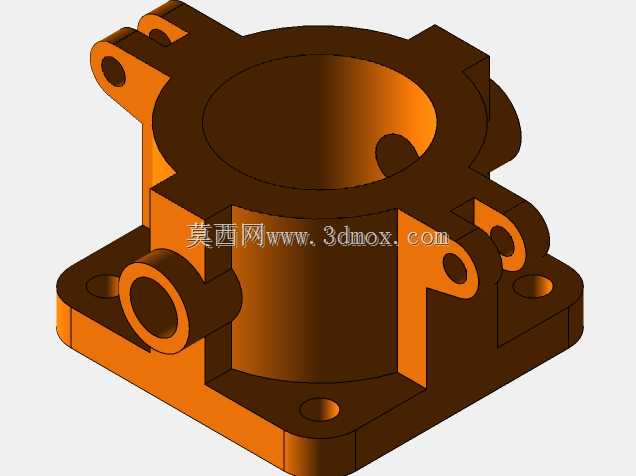

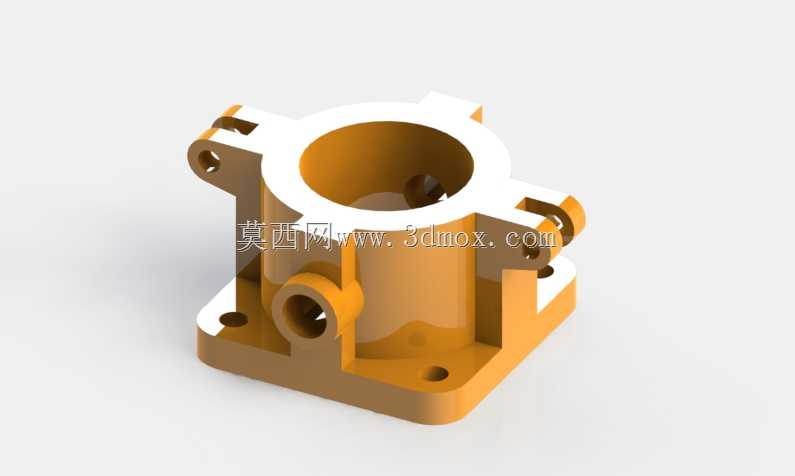

带法兰安装座的多接口阀类传感基座结构

　　该类带法兰安装结构的多接口基座，多应用在流体管路的传感检测、介质分流集成场景中，作为管路系统里的核心连接载体，既承担主通路的介质导通作用，也为旁通检测元件、辅助管路提供标准化安装接口，常见于液压动力单元、小型流体试验台、气动控制回路的集成安装段，替代传统多接头拼接的冗余结构，减少管路泄漏点的同时压缩整体安装空间。从结构设计逻辑来看，主体采用中心贯通的主腔设计，主腔内壁做了等径光面处理，保证介质流通时无突兀变径带来的流阻突变，主腔上下端的止口结构可直接对接标准通径的管路接头，无需额外加装过渡转接件。底部一体化成型的方形法兰安装座，四个角预留了沉头安装孔，安装时可直接通过螺栓固定在安装面板或阀块表面，

　　沉孔设计能保证螺栓头部完全沉入座体内部，不会突出安装面干涉周边管路排布，法兰与主腔衔接处做了均匀的圆角过渡，避免直角结构带来的应力集中，在承压工况下能有效分散介质压力带来的结构载荷。主腔侧壁延伸出三个带安装耳的侧向接口，每个接口的端面都加工了密封槽位，可直接安装O型密封圈实现端面密封，侧向接口的通径小于主腔通径，主要用于连接压力检测、温度检测类传感元件，或是引出小流量的旁通支路，安装耳上的通孔与侧向接口同轴度控制在合理公差范围内，保证外接元件安装后不会出现偏斜，密封面贴合均匀无间隙。侧壁下方还设置了一个小通径的侧向螺纹接口，可用于接取介质样本、安装泄压阀或是连接排空管路，满足日常运维、工况调整的实际需求。

　　建模过程中优先保证各安装面的平面度、各接口的同轴度公差符合机械加工的实际工艺要求，所有棱边都做了适配加工的倒角处理，避免锐边在装配时划伤密封件或是操作人员，整体结构的壁厚根据常规1.6MPa以内的流体承压场景做了等强度设计，既不会因为壁厚过大造成材料浪费、整体重量超标，也不会因为壁厚不足在承压时出现形变开裂。安装边界上，方形法兰的外形尺寸适配常规的阀组安装孔距，整体高度控制在紧凑区间，在密集排布的阀组岛中不会和相邻元件产生安装干涉，侧向接口的伸出长度预留了足够的扳手操作空间，拆装外接元件时无需拆卸周边其他管路部件，可直接在安装位完成维护操作。
