钣金结构计算机机箱三维设计模型

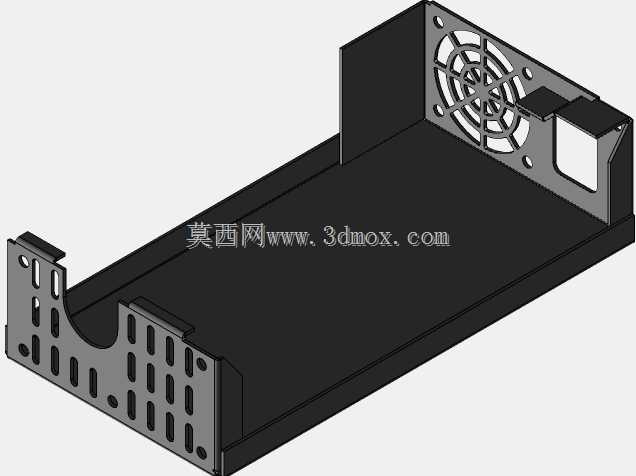

　　这款钣金结构的机箱壳体，主要面向桌面级计算硬件、嵌入式工业计算单元的承载防护场景，日常可用于常规台式主机组装、小型工控设备内置计算模块的防护固定，在工业控制机柜内嵌计算单元、桌面办公主机、小型工作站的硬件搭载场景中都能适配。从结构设计来看，整体采用一体化折弯钣金成型思路，减少拼接焊缝带来的结构强度短板，壳体侧边预留的多组条形通风孔，搭配端板位置的轴流风扇安装位，可形成贯穿式风冷通道，能带走硬件运行产生的积热，避免封闭壳体内温度过高导致硬件降频或损坏。端板的风扇安装位做了翻边强化处理，安装80mm规格标准轴流风扇时，可直接通过螺丝孔位固定，无需额外加装固定支架，减少装配工序。壳体前部的挡板区域预留了多组扩展卡位，可适配标准PCI挡板、

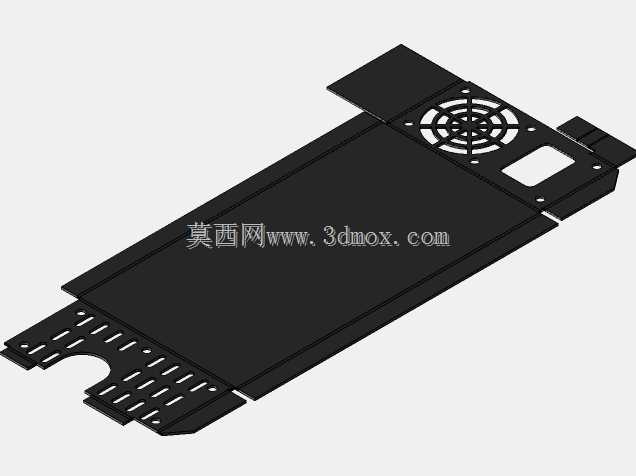

　　IO接口挡板的安装，能根据搭载的主板、扩展卡类型灵活调整挡板配置，不用额外对壳体进行二次裁切加工。壳体底部为平整钣金面，可直接放置在桌面、机柜层板上，也可通过底部预留的固定孔位配合螺丝锁附在安装基座上，适配不同的安装场景。设计过程中充分考虑钣金加工的工艺特性，所有折弯位置都预留了合理的折弯半径，避免折弯处出现应力集中导致的钣金开裂，所有开孔位置都做了去毛刺处理的结构预留，避免装配时划伤操作人员或者损坏硬件线材。壳体内部的空间边界可兼容MATX规格以下的主板安装，同时预留了标准电源位的安装空间，硬件装配时可按照常规台式机的装配顺序依次固定主板、电源、扩展硬件，内部空间走线区域预留了足够的间隙，不会出现线材挤压硬件的情况。

　　侧边的通风孔采用长条形阵列排布，在保证通风效率的同时，可阻挡较大尺寸的异物进入壳体内部，降低硬件被异物触碰短路的风险。端板位置除了风扇安装位，还预留了接口引出的缺口，可将主板的后置IO接口直接引出，无需额外定制转接板，降低配套物料成本。整体结构的壁厚选用常规钣金机箱的通用厚度，在保证结构刚性、避免壳体受力变形的同时，控制整体重量，方便搬运与安装。
