可实现变角度扭矩传输的万向节结构

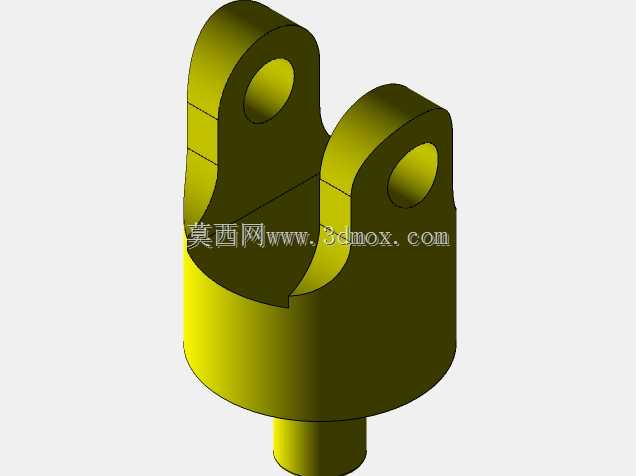

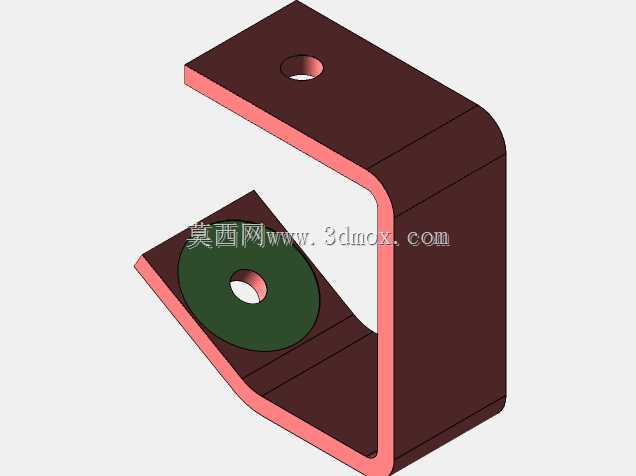

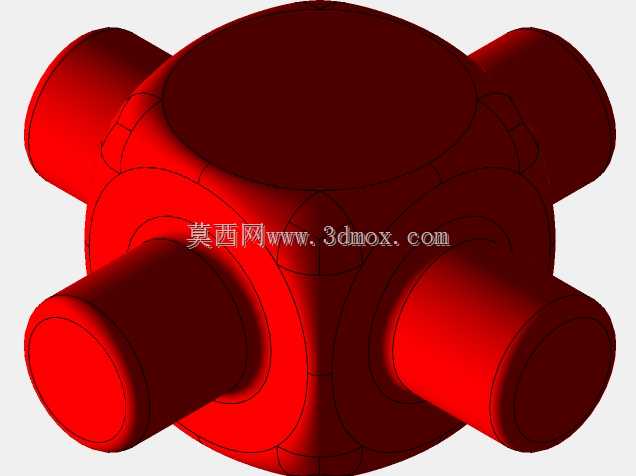

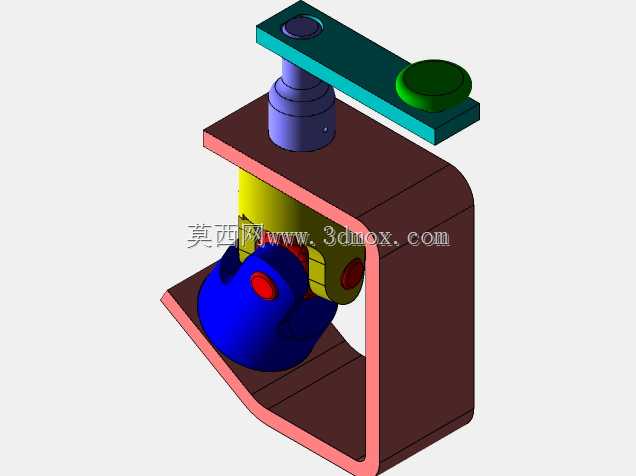

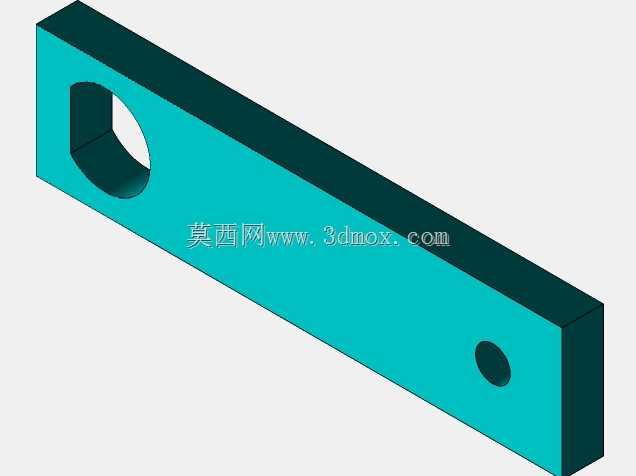

　　在各类需要跨角度传递旋转动力的设备场景中，这类万向节结构是解决轴线不共线传动问题的核心部件，常见于机床进给机构、轻工设备传动链路、小型自动化输送线的动力衔接位置，也会出现在需要调整传动角度的工装夹具动力端，用来补偿安装过程中出现的轴线偏移、设备运行中产生的相对位移，避免刚性连接带来的轴件憋劲、轴承过载损坏问题。从结构设计来看，这个万向节采用叉形接头配合十字连接块的经典结构形式，主动端的连接臂预留了平键安装位，可直接与驱动轴端锁紧固定，从动端的叉形架通过铰接结构与十字块配合，能在单平面内实现最大45度的角度偏转，偏转过程中传动间隙控制在0.1mm以内，保证动力传输的同步性，不会出现明显的传动滞后。外部的C形安装支架做了折边强化处理，

　　支架上下端面的安装孔位同轴度公差控制在0.05mm以内，既可以作为万向节的防护外壳，避免运行过程中杂物卡入铰接缝隙，也能直接通过端面的安装孔固定在设备基板上，不需要额外设计定制安装座。设计过程中优先考虑了铰接位置的耐磨性能，十字连接块与叉形接头的配合面预留了润滑脂存储槽，日常维护时只需要通过端部的注油孔注入润滑脂，就能保证长期运行下的磨损量处于合理区间，不需要频繁拆解更换铰接销轴。安装边界方面，整个结构总高度控制在120mm以内，支架横向宽度为85mm，主动端轴径适配15mm的标准输出轴，从动端可根据对接部件的需求更换不同规格的连接头，不需要改动主体支架结构。实际运行过程中，这类万向节可适配最高1500r/min的输入转速，

　　额定传输扭矩可达12N·m，完全满足小型轻工设备、检测仪器、工装夹具的动力传输需求，相比刚性联轴器，它能抵消安装时的同轴度误差，降低轴系对中调整的工时成本，也能在设备运行产生小幅振动时，避免振动直接传递到驱动端，延长驱动电机的轴承使用寿命。在传动链路布局时，需要注意偏转角度不宜长期处于最大值位置，尽量将工作偏转角度控制在30度以内，能大幅降低铰接位置的接触应力，延长部件的整体使用寿命，同时安装时要保证支架固定面的平面度，避免支架受迫变形导致内部铰接件卡滞。
