传感器配套钣金安装底盒结构设计

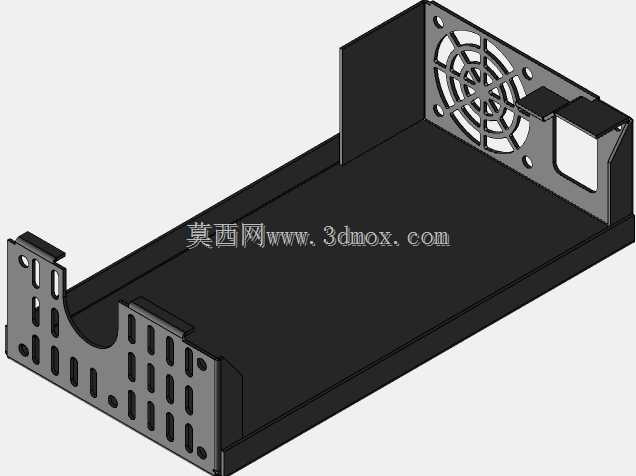

　　这款钣金底盒主要面向工业传感检测场景的硬件安装需求，多用于工业自动化产线、设备状态监测点位的传感器承载防护，可适配光电类、接近类等多种外形尺寸匹配的传感元件安装，为内部电子元件提供物理防护与安装基准。从结构设计来看，盒体采用开放式U型折弯主体结构，单侧端板集成了轴流风扇安装位，预留的风扇固定孔位呈标准圆周分布，可直接适配常规尺寸的小型散热风扇，满足内置功率元件的通风散热需求，端板上同时预留了走线缺口，方便内部线缆穿出与外部设备对接，避免线缆弯折磨损。两侧的安装侧板设计了多组不同规格的安装孔位，包含长圆形调节孔与圆形固定孔，长圆孔可在安装时提供一定的位置调节余量，抵消安装面的加工误差，降低现场装配的对位难度，

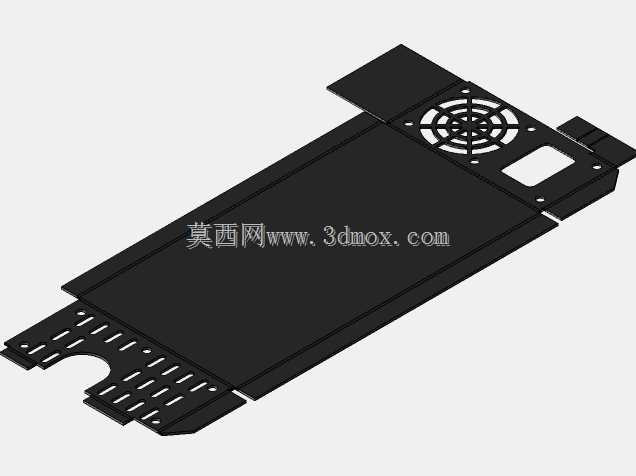

　　侧板上的密集散热冲孔同时兼顾了通风减重与结构强度的平衡，避免整板折弯带来的结构冗余重量。盒体的底板为平整安装面，可直接通过螺栓固定在设备机架、安装支架等基准面上，底板与两侧折弯边采用一体折弯成型工艺，折弯处预留了足够的折弯圆角，避免钣金加工时出现开裂问题，同时折弯边的翻边高度经过核算，可保证盒体整体的抗扭刚度，在常规工业振动环境下不会出现结构变形。设计过程中优先考虑了现场装配的便利性，所有安装孔位的位置都避开了折弯干涉区域，紧固件安装时预留了足够的扳手操作空间，无需特殊工装即可完成装配。盒体的外形尺寸适配常规工业传感器的安装空间要求，整体安装边界可嵌入多数设备的预留安装仓内，不会与周边其他部件产生运动干涉，表面采用黑色喷塑处理，

　　兼具防锈能力与工业场景的耐脏污特性，适合车间多尘、有少量油污的使用环境。在结构强度校核上，侧板的冲孔排布经过优化，在保证通风面积的前提下，不会过度削弱板材的结构强度，可承受常规的外力冲击，对内部的传感元件形成有效防护，避免现场作业中的磕碰损坏元件。
