带功能公差标注的电机连接适配法兰盘

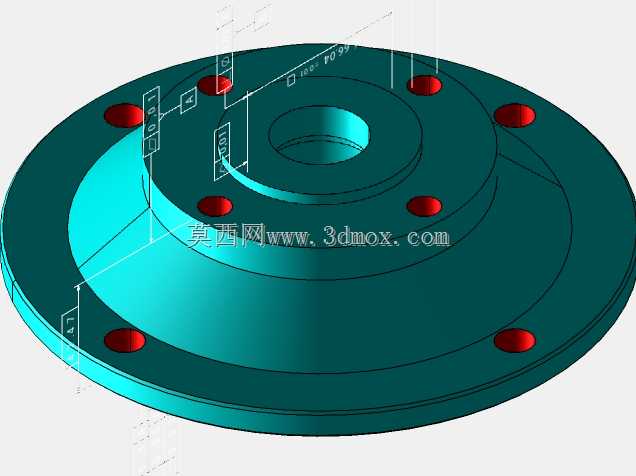

　　在工业传动系统的现场装配与设备改造场景中，不同厂商生产的电机、泵体、发动机端的安装止口、孔位分布、轴伸尺寸往往存在标准差异，直接对接会出现同轴度偏差、连接刚性不足、运行振动超差等问题，这类转接零件的设计合理性直接决定整套动力单元的运行寿命与传动效率。这款适配零件采用盘式阶梯结构设计，中心设置带公差约束的定位止口，用于与电机输出端的轴肩或定位凸台精准配合，保证动力输入侧的同轴度控制在装配允许范围内，避免偏心带来的轴承额外载荷。盘体沿圆周方向均匀分布8处安装沉孔，孔位位置度标注严格匹配对接端的安装孔分布，沉孔深度设计可保证连接螺栓头部完全沉入盘体平面，不会突出安装面造成对接间隙，同时螺栓预紧后受力均匀，

　　不会出现局部应力集中导致的盘体变形。从安装边界来看，盘体大端外径覆盖对接设备的安装法兰面，小端凸台高度适配电机端的安装凹腔深度，整体轴向尺寸经过压缩设计，不会额外增加动力单元的轴向安装长度，适合安装空间紧凑的设备改造场景。设计阶段针对功能配合面做了明确的公差约束：止口圆柱面采用过渡配合公差，保证装配时既能顺利导入，又不会出现径向窜动；安装孔的位置度公差兼顾了加工经济性与装配互换性，普通钻床加工即可满足精度要求，无需高精度镗削工序；两端安装面的平面度公差控制在合理范围，保证连接后盘面贴合紧密，不会出现密封失效或连接松动的问题。实际应用中，这类适配零件可覆盖多数卧式、立式安装的动力单元转接需求，不管是将标准电机适配到非标准接口的离心泵、

　　柱塞泵，还是转接小型内燃机与负载端的连接，都能通过这类盘式适配器完成接口匹配，省去重新加工设备端法兰的工序，降低现场改造的工作量与成本。盘体的过渡曲面设计做了等壁厚处理，铸造或机加工过程中不会出现壁厚突变导致的应力集中，长期承受传动扭矩时不会出现盘体开裂的问题，表面的公差标注清晰区分了加工面与非加工面的精度要求，生产环节可直接按照标注要求安排工艺路线，无需额外补充技术说明。
