阿基米德椭圆轨迹生成导杆机构

　　该机构为阿基米德链结构的椭圆轨迹生成装置，核心功能是通过固定导路约束下的杆件运动，输出标准椭圆轨迹，可直接集成到需要特定曲线运动输出的工位中。在轻工包装、非标检测设备领域，这类机构常被用于实现涂胶头的椭圆轨迹走胶、异形件轮廓检测的探头驱动，相比多轴联动的电控轨迹方案，纯机械结构的轨迹生成方式无需复杂编程调试，运行稳定性更高，在高速往复工况下不会出现轨迹丢步、偏移的问题，适合每分钟百次以上循环的连续作业场景。

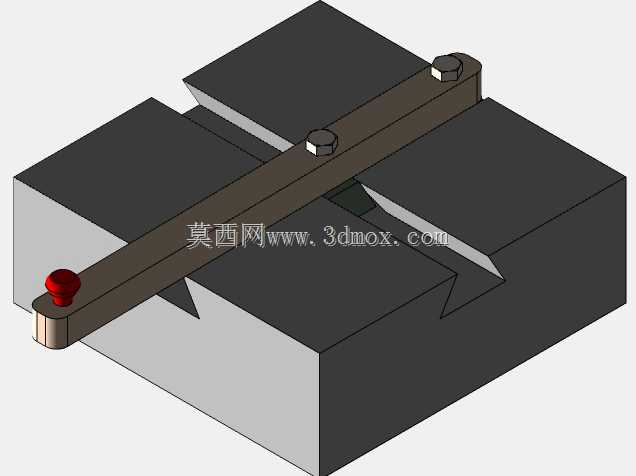

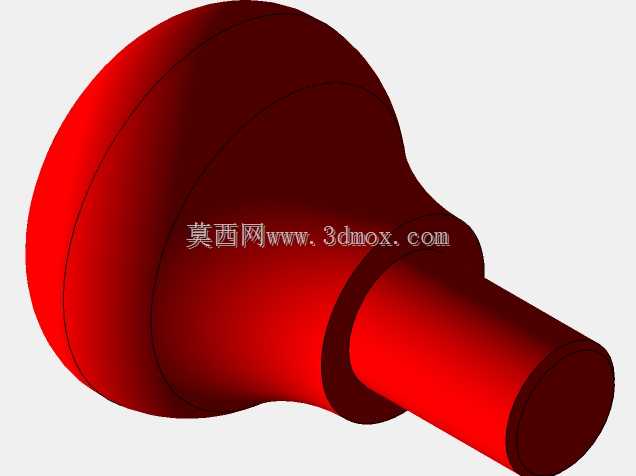

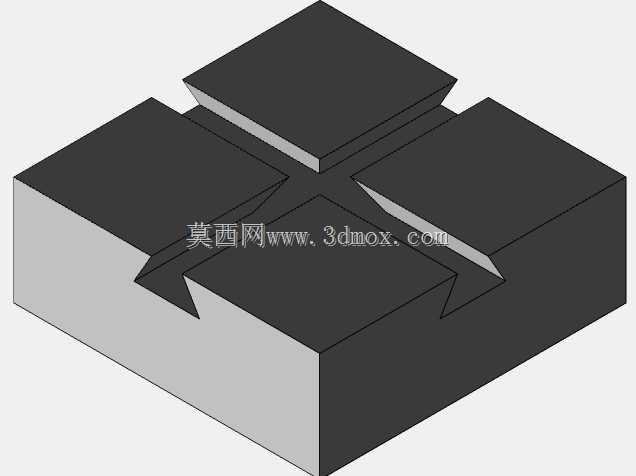

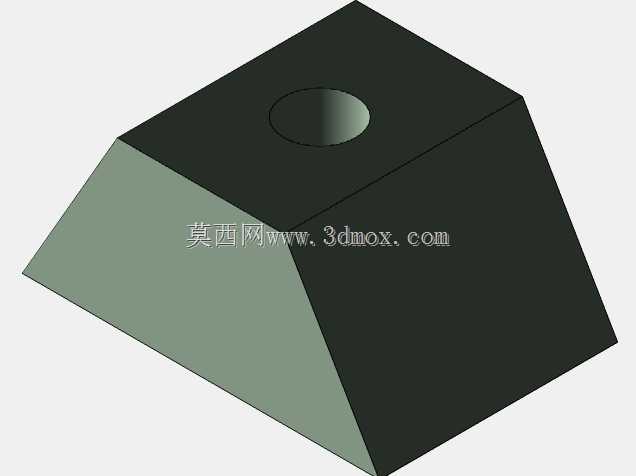

　　结构设计上，装置采用双平行燕尾槽作为滑动基座，两个滑块分别嵌装在正交布置的导槽内，跨接滑块的长导杆两端设置限位轴肩，避免滑块运动过程中从导杆上脱出，导杆端部的红色驱动端为动力输入点，可连接曲柄摇杆或者直线驱动单元，当驱动端带动导杆运动时，两个滑块分别沿各自导路做直线往复滑动，导杆上除滑块铰接点外的任意点位，均可输出长短轴比例固定的椭圆轨迹，调整两个铰接点之间的间距、以及导路的正交夹角，即可改变输出椭圆的长短轴参数，适配不同的轨迹行程需求。

　　安装边界方面，基座采用整体式开槽结构，底部为平整安装面，可直接通过螺栓固定在设备台面上，不需要额外加工适配安装位，导杆的运动行程完全处于基座轮廓范围内，无外伸运动部件，设备布局时不需要预留额外的安全避让空间。滑动副采用面接触的燕尾槽结构，相比线接触的直线导轨，抗偏载能力更强，在承受侧向作业力时不会出现卡滞，日常维护仅需定期在导槽内涂抹润滑脂即可，无需频繁更换易损配件。

　　设计过程中优先考虑了运动的顺畅性，滑块与导槽的配合间隙取H7/g6的滑动配合公差，既不会因为间隙过大出现运动窜动，也不会因为间隙过小出现热胀卡滞，导杆与滑块的铰接处采用自润滑铜套，长时间往复运动下磨损量极小，可保证轨迹精度长期保持在允许公差范围内。这类纯机械轨迹生成机构，在老旧设备改造、低成本自动化工位搭建中实用性极强，不需要搭配复杂的电控系统，仅需接入单一旋转或者直线动力，即可稳定输出所需的椭圆运动轨迹，大幅降低设备的制造成本与调试难度。
