红绿黄三色设备状态指示灯结构设计

　　这类三色指示灯在工业现场的应用覆盖极广，从自动化产线的工位状态提示、配电柜体的运行告警，到小型实验设备的工况反馈，都能见到同结构产品的身影。做这套结构设计的时候，最先敲定的是安装端的适配边界，常规工业面板开孔通用尺寸为22mm，所以灯体尾部的螺纹安装段严格匹配该开孔公差，配套的防松垫圈与锁紧螺母做了通用化设计，不管是1-3mm厚度的冷轧钢板柜体，还是5mm以内的工程塑料设备面板，都能实现可靠固定，不会因为设备运行的长期振动出现松脱偏移。

　　灯头部分的出光面做了微磨砂漫反射处理，避免强光直射操作人员眼部造成眩目，同时保证120度可视范围内都能清晰识别灯色状态，红、黄、绿三色分别对应故障告警、待机预警、正常运行三种通用工况信号，灯头与主体连接段做了密封槽设计，搭配O型密封圈可以达到IP65的前端防护等级，适配有少量粉尘、溅水的车间现场使用环境。

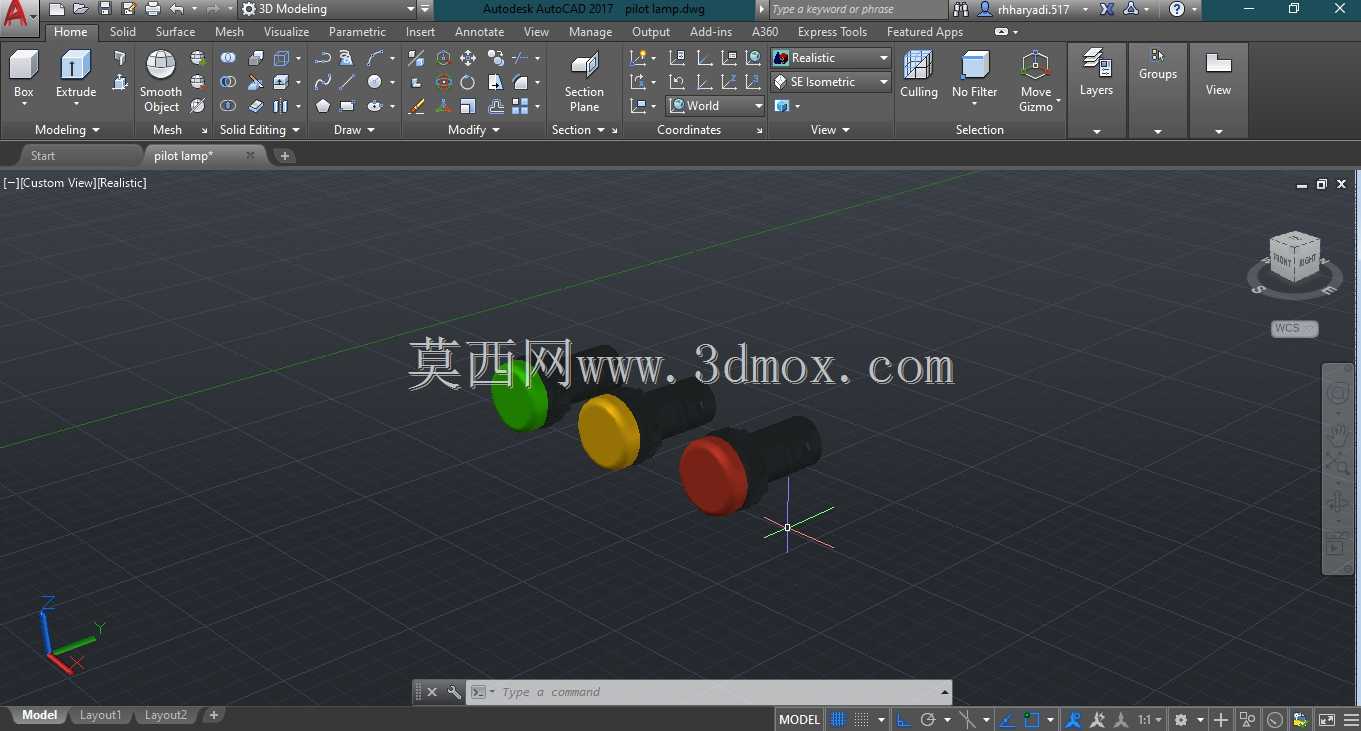

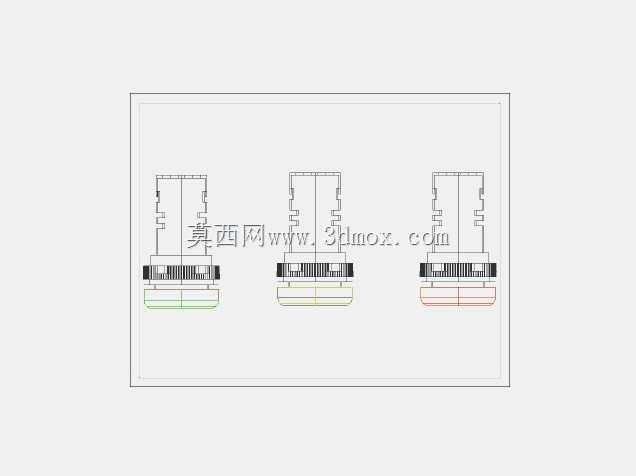

　　建模过程中特意把内部的灯座卡位、走线槽做了1:1还原，灯体内部预留的空间可以兼容直插式LED灯珠与配套的限流电阻安装位，接线端的引脚间距符合通用接线端子的适配要求，不需要额外做转接件就能完成接线。三个同规格不同色盖的灯体采用统一主体结构，仅通过顶部透光罩的颜色做区分，这种模块化设计能大幅降低生产开模的成本，后期现场维护更换配件时也不需要区分型号，直接替换同规格色罩或者整灯即可，减少备件储备的品类压力。

　　考虑到部分设备需要密集排布指示灯的场景，灯体的最大外径控制在28mm以内，相邻安装孔中心距留足32mm的间距就不会出现安装干涉，灯体尾部的接线端预留了15mm的走线空间，就算是多股软线压接冷压端子后也能顺利完成装配，不会因为空间不足出现线皮挤压破损的隐患。灯体外壳选用的是常规PA66工程塑料的壁厚参数，主体壁厚均匀控制在2mm，既保证结构强度，也能避免注塑成型时出现缩痕、翘曲等工艺问题，透光罩部分采用PC材质，抗冲击性能满足工业现场的日常磕碰要求，不会因为轻微外力撞击出现碎裂。
