透明圆柱玻璃观测件结构设计

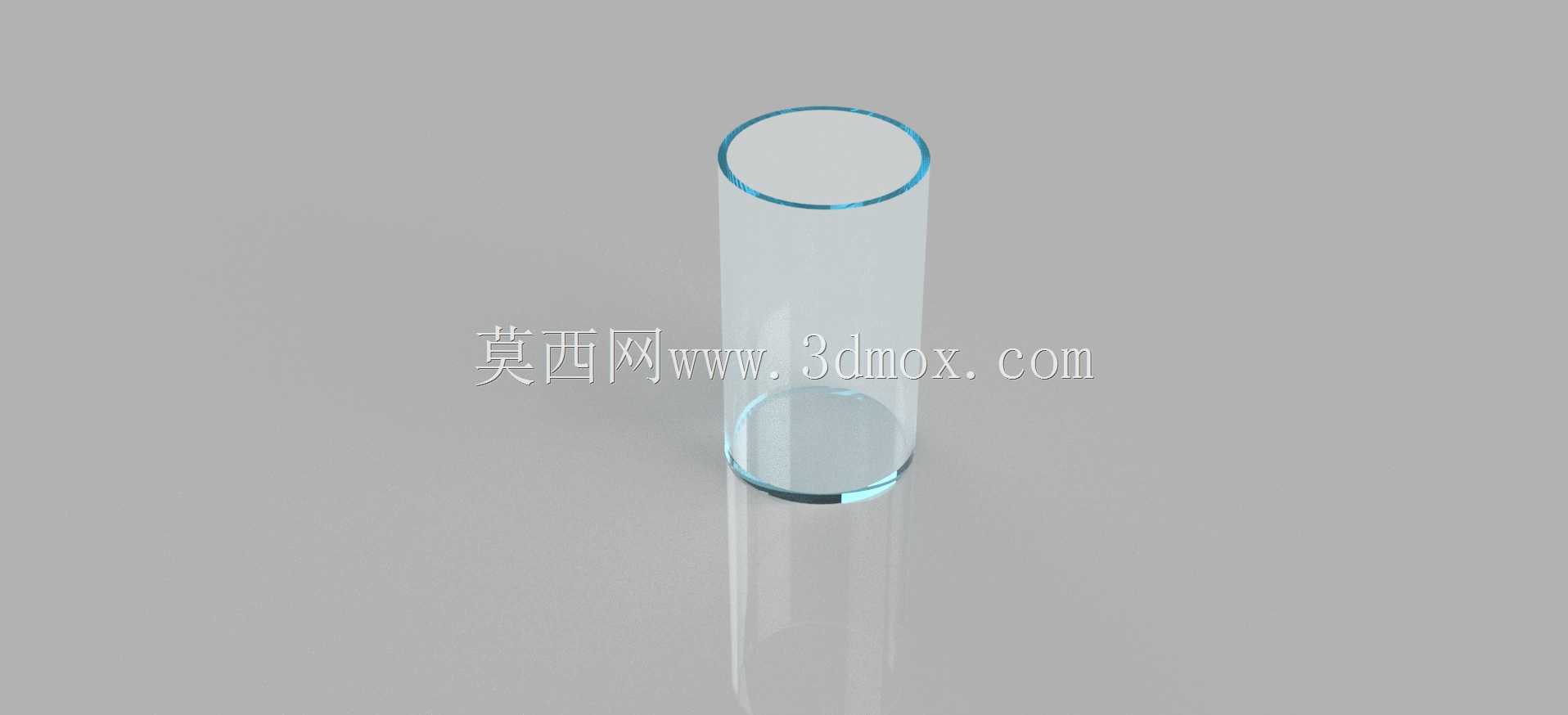

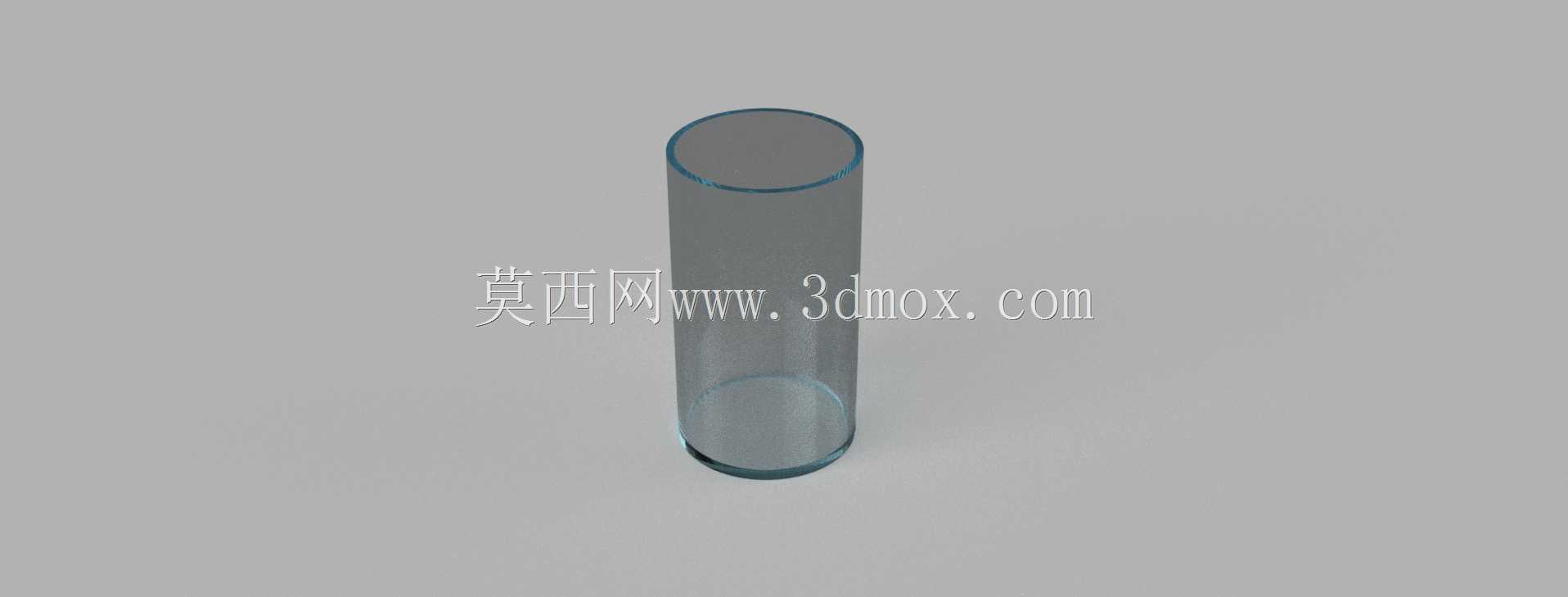

　　这款透明圆柱玻璃构件，在光电传感、流体观测类设备中承担着核心的光路传导与介质可视化功能，日常选型中常被用作光电传感器的透光保护罩、液位检测装置的观测窗体，或是小流量流体管路的可视化流通段，能在不阻断光路、不遮挡介质状态的前提下，为内部精密元件提供隔绝粉尘、防液体溅射的物理防护。从结构设计逻辑来看，整体采用等径直圆柱构型，两端做了高精度磨边处理，端面平面度控制在微米级，既可以通过端面压合的方式实现密封安装，也能搭配O型圈完成轴向静密封，避免常规玻璃件棱角崩边导致的密封失效问题。构件壁厚经过反复校核，在保证透光率的前提下兼顾结构强度，既不会因壁厚过大增加光路折射偏差，也不会因壁厚过薄在装配压合时出现开裂，适配常规工业环境下的0.

　　1MPa以内静压工况，完全满足普通传感检测场景的使用强度要求。外形尺寸上采用标准圆柱公差设计，外径公差控制在h7级别，可直接嵌入对应内径的金属安装座内，不需要额外做定制适配，安装边界预留了两端各2mm的密封压合余量，装配时不需要额外调整安装位，就能保证玻璃件的同轴度，避免光路偏移导致的传感检测误差。表面做了抛光处理，透光率达到光学级标准，不会因为表面漫反射影响光电传感器的信号接收精度，内壁光滑无毛刺，作为流体观测段使用时不会残留介质杂质，日常维护只需要做常规表面擦拭即可，不需要特殊的养护工序。在实际设备装配中，这类玻璃构件常搭配红外对射传感器、视觉检测镜头使用，安装时需要注意压合端面的受力均匀，避免单点受力过大导致玻璃碎裂，

　　同时要避开高温焊接工位的热辐射区域，防止玻璃因急冷急热出现应力裂纹。不同于普通民用玻璃件，这款构件的边缘做了倒钝处理，装配过程中不会划伤操作人员，也不会割坏配套的密封橡胶件，长期使用过程中不会因为边缘应力集中出现自然开裂的问题，适配工业场景下长期连续运行的设备可靠性要求。
