多联啮合齿轮组顺序传动结构

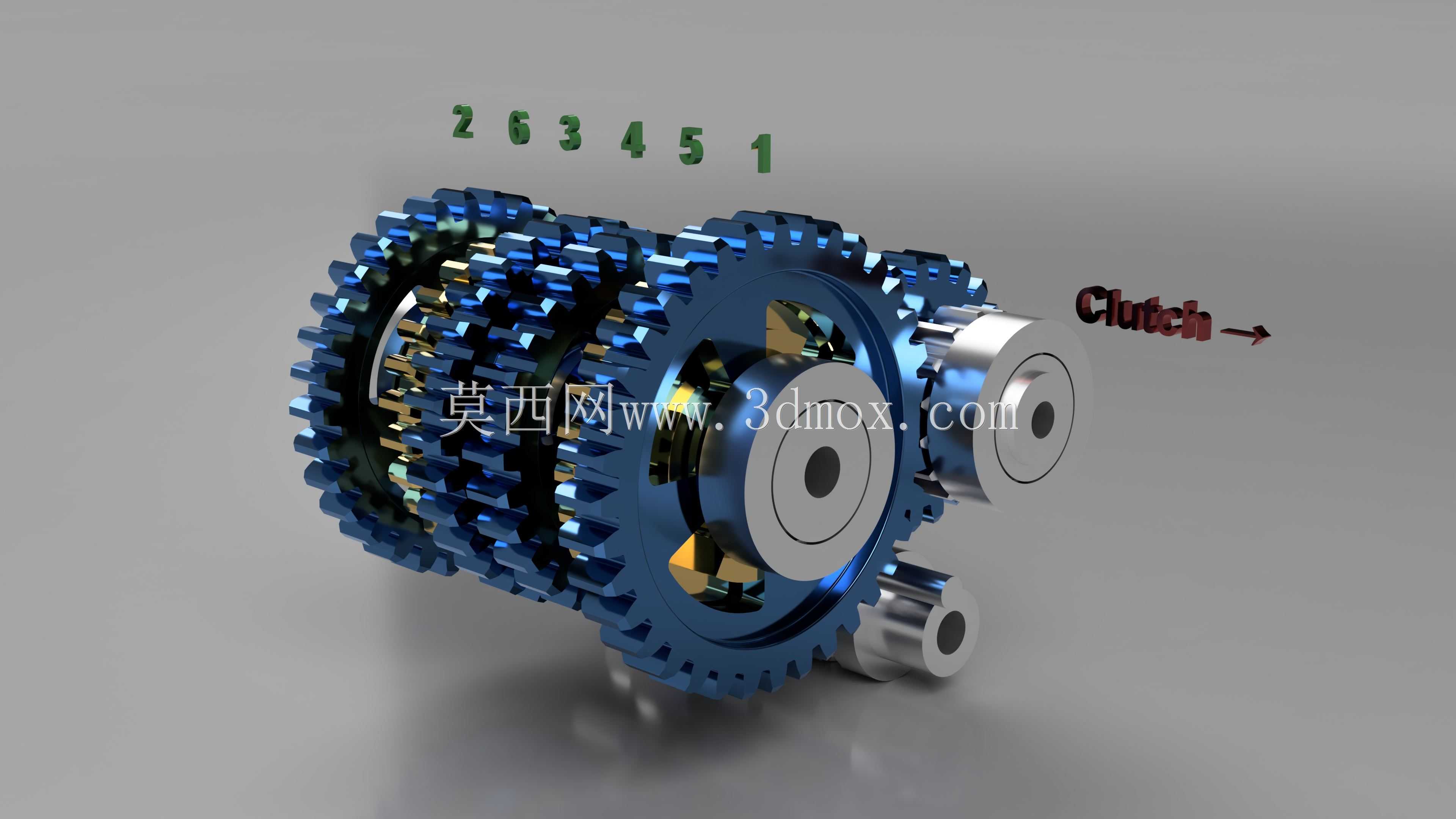

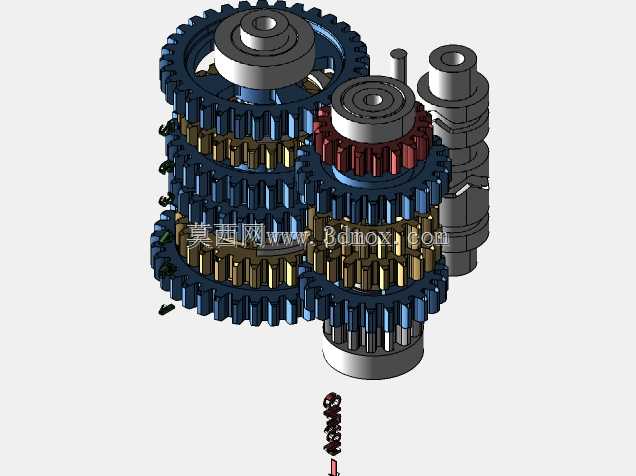

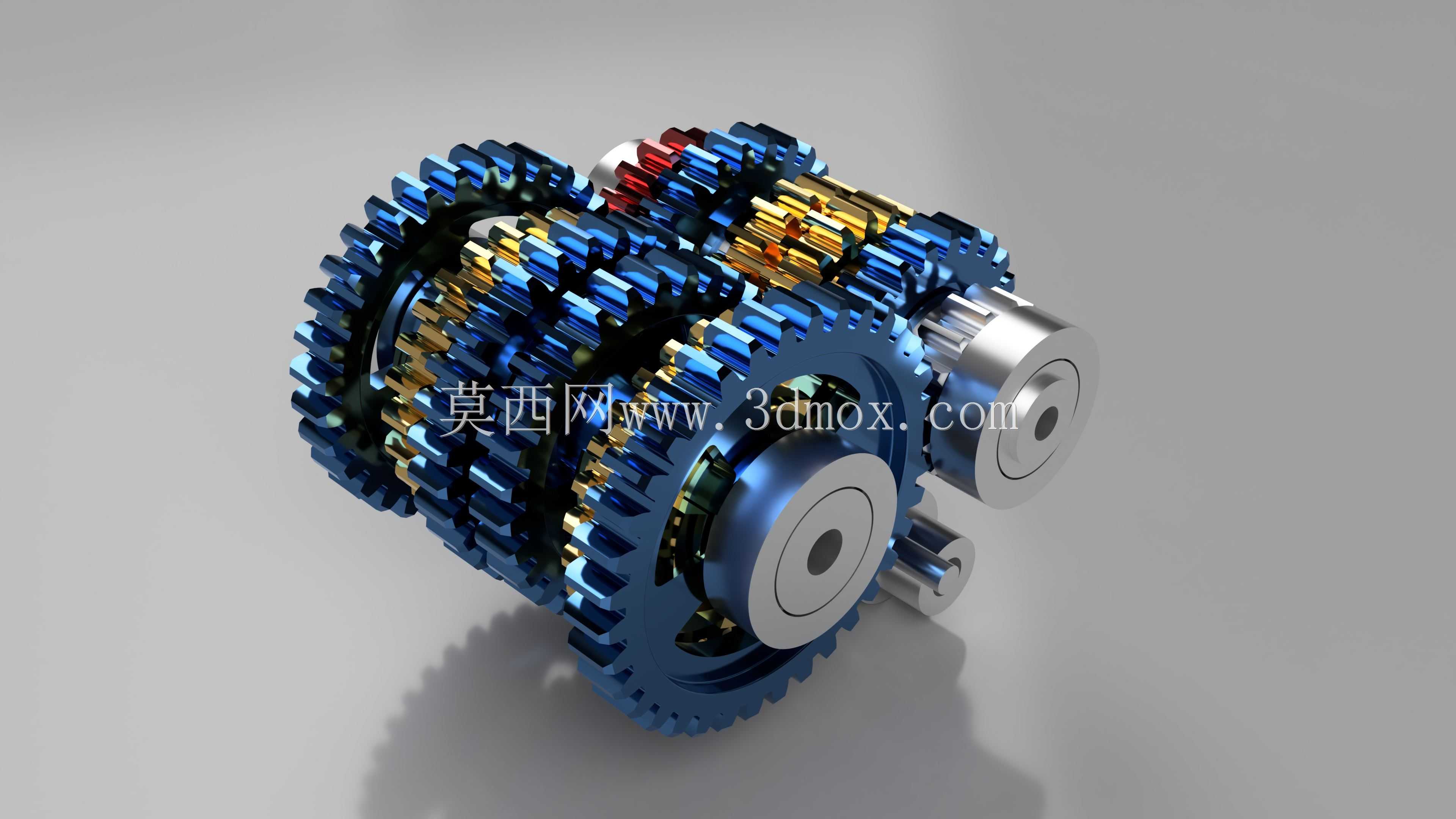

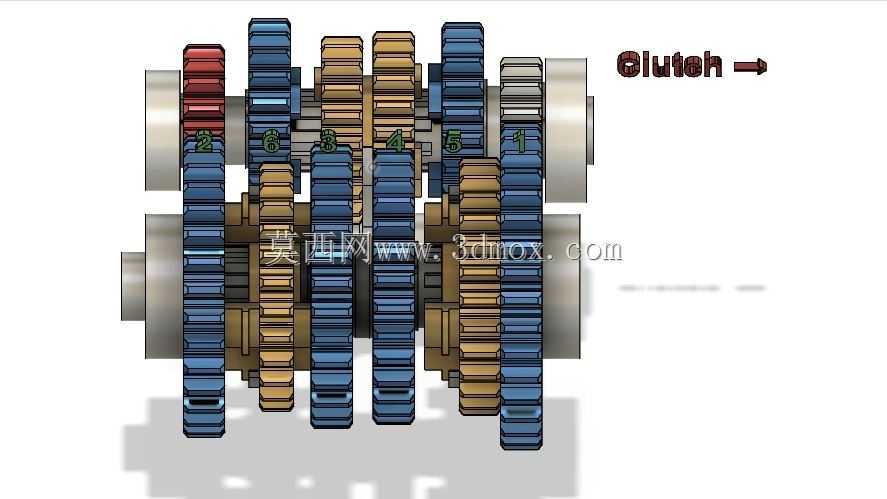

　　这套多联齿轮啮合结构，核心围绕动力的顺序传递逻辑搭建，可适配小功率传动场景下的多档位转速切换需求，常见于小型台式设备、教学演示教具、低速传动试验台的动力传递单元中。整套结构采用多层齿轮同轴嵌套、多组外啮合齿轮并行排布的布局，不同直径的齿轮沿轴向分层布置，相邻层齿轮通过齿牙啮合实现动力的逐级传递，可根据输入转速的接入位置不同，输出多组不同传动比的转速，满足同一动力源驱动多个不同转速负载的使用需求。从结构设计逻辑来看，齿轮的齿形采用标准渐开线圆柱直齿设计，啮合间隙控制在常规机械传动的合理公差范围内，可保证传动过程中齿面接触均匀，减少运转过程中的卡顿与异常磨损。齿轮基体采用金属质感的结构设计，不同功能的齿轮做了分色处理，

　　可直观区分动力传递路径上的主动轮、从动轮与过渡轮，便于装配调试阶段快速识别啮合关系。安装边界上，整套齿轮组的支撑轴采用两端定位的结构，输入轴与输出轴的轴端均预留了标准轴径的连接位，可直接与联轴器、带轮等外接传动件对接，轴向尺寸经过紧凑化排布，多层齿轮的轴向累计厚度控制在较小范围内，可适配安装空间局促的小型设备腔体，不需要额外预留过大的装配避让空间。实际使用过程中，这套结构可通过调整不同层齿轮的啮合配对关系，改变最终的输出传动比，实现多档位的转速切换，不过需要注意的是，该结构未做功率承载的强化设计，齿面厚度与轴的支撑刚度仅适配小扭矩的动力传递场景，不可直接用于大负载的工业传动设备中，若要应用在负载更高的场景，需要重新校核齿根弯曲强度与轴的抗扭刚度，调整齿轮模数与轴径参数。结构的润滑预留空间设计在齿轮啮合侧的腔体位置，可采用脂润滑的方式减少齿面磨损，不需要额外设计复杂的油路循环结构，日常维护难度较低。
