铃木Satria 2 Tak摩托车通风制动盘结构

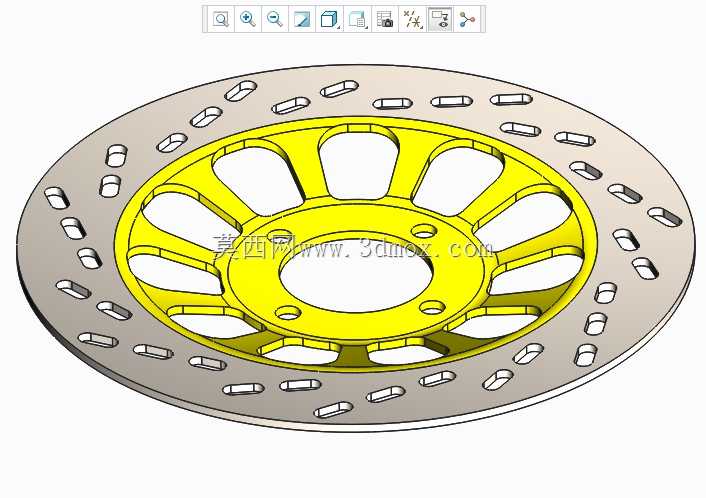

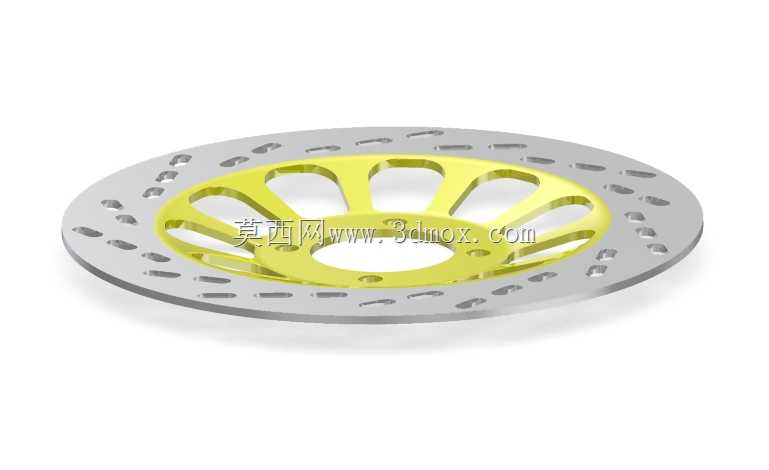

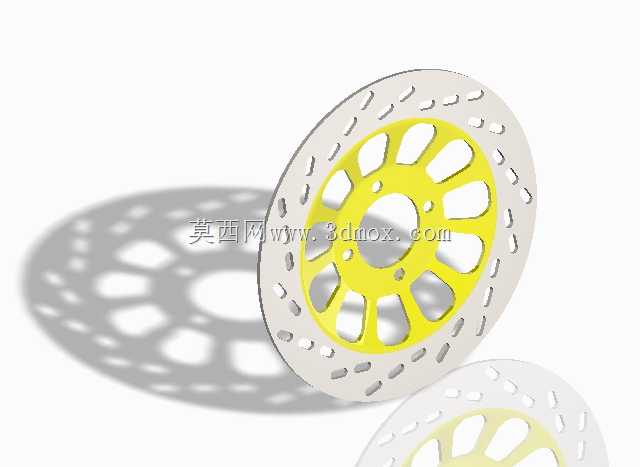

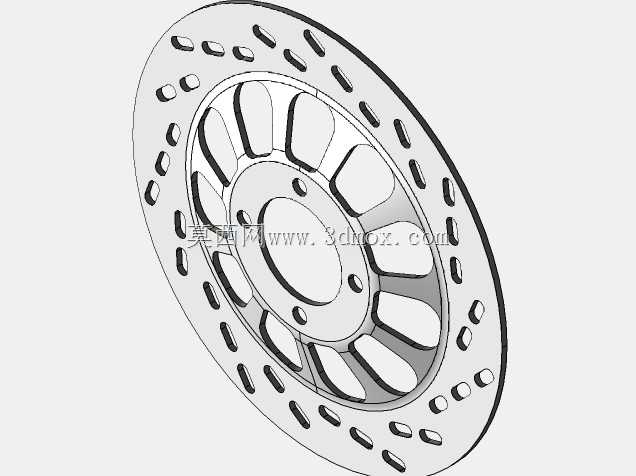

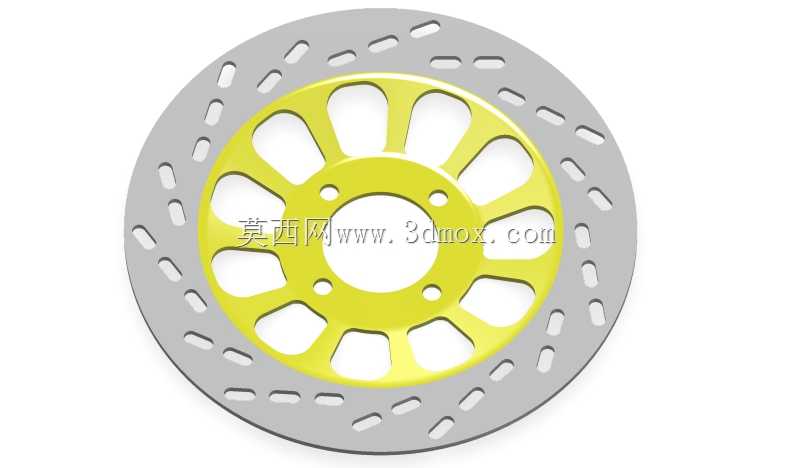

　　这款制动盘是适配铃木Satria 2 Tak车型的前轮碟刹组件核心部件，日常主要承担两轮摩托车行驶过程中的减速、驻车制动功能，在城市通勤、非铺装路面行驶等场景下，都需要通过该部件与制动卡钳的摩擦配合，将车轮转动的动能转化为热能耗散，实现车辆速度的可控降低乃至完全停驻。从结构设计来看，该制动盘采用分体式布局，外圈为摩擦工作环带，内圈为黄色涂装的安装连接轮毂，两者通过一体化铸造成型后做表面分色处理，既保证了整体结构的连接强度，也能通过颜色区分快速识别安装定位区域，降低装配时的对位误差。外圈摩擦环带上均匀排布了多组长圆形通风散热孔，这类开孔设计并非单纯为了减重，核心作用是在制动盘随车轮高速旋转时，通过孔洞带动周边空气形成定向对流，

　　将制动片与摩擦面挤压摩擦产生的热量快速带出摩擦副区域，避免长时间连续制动后摩擦面温度过高引发制动热衰减，同时开孔边缘还能在制动过程中刮除制动片表面磨落的粉尘碎屑，维持摩擦面的接触粗糙度，保证不同工况下的制动摩擦力输出稳定。内圈安装轮毂部分采用十辐式镂空支撑结构，辐条之间的大尺寸镂空区域一方面可以进一步降低制动盘整体的转动惯量，减少前轮的非簧载质量，提升车辆转向与悬挂的响应灵敏度，另一方面也能为制动盘受热后的径向膨胀预留形变空间，避免高温下结构内应力集中导致盘面翘曲变形，影响制动平顺性。安装定位方面，内圈轮毂中心设置了与前轮轮毂轴匹配的中心定位孔，周边均匀分布三个螺栓安装孔，安装时需要先将中心孔与轮毂轴台肩完全贴合，

　　保证制动盘与车轮的同轴度，再依次穿入固定螺栓按对角顺序拧紧至规定扭矩，避免安装偏斜导致制动时出现盘面跳动、刹车异响等问题。从安装边界来看，该制动盘的摩擦环带外径、内圈安装孔的节圆直径都与原厂前轮轮毂、对应规格的制动卡钳完全匹配，装配后摩擦面与卡钳制动片的两侧间隙可以控制在均匀范围内，不需要额外加装调整垫片，也不会与前轮挡泥板、轮毂辐条等周边部件发生运动干涉。实际使用过程中，这类通风式制动盘相比实心盘的散热效率提升明显，在山区长下坡路段连续制动的场景下，盘面温度上升速率更慢，摩擦系数的稳定性更好，能有效减少制动踏板（手柄）的行程变长、制动力度下降的问题。设计阶段需要重点考量摩擦环带的厚度磨损余量，

　　正常使用中摩擦面每侧的磨损极限需要预留足够的厚度，当磨损到标识刻度时就需要及时更换，同时盘面的平面度公差需要控制在合理范围内，高速制动时才不会出现制动力波动、方向盘（车把）抖动的情况。另外，内圈安装面的平面度也有严格要求，如果安装面存在磕碰凸起或者杂质，会导致制动盘安装后出现偏摆，不仅会加速制动片的偏磨，还会在制动时产生周期性的异响。这类摩托车制动盘的材质通常采用耐磨铸铁加工，摩擦面经过精车与磨削处理，保证表面粗糙度符合摩擦副的工作要求，内圈的连接部分在保证强度的前提下做了最大化的镂空减重，兼顾了结构强度与轻量化需求，适配小排量运动摩托车的使用定位，既能满足日常通勤的制动可靠性要求，也能在激烈驾驶场景下提供稳定的制动性能支撑。
