传感器配套安装支座结构三维设计

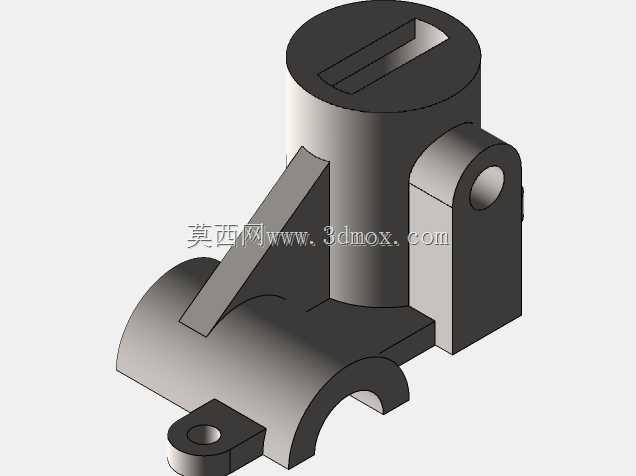

　　该结构件属于传感检测单元的配套安装载体，主要应用在工业自动化生产线的工位检测点位、流体管路参数监测点位以及小型设备内置传感模块的固定场景中，承担传感器本体的定位、承载以及与被测基体的连接适配作用。在实际产线部署中，这类支座需要同时适配不同安装基面的固定需求，下方的半圆弧抱箍结构可直接卡装在圆管类输送管路、设备圆形导杆上，配合侧边带孔的小凸耳穿装紧固件，无需在被测基体上额外加工大尺寸安装孔，能最大程度降低对原有管路、导杆结构强度的破坏，适配外径在常规工业管路规格区间的圆柱基体安装。上部的圆柱腔体为传感器本体的安装腔，腔体顶部开设的长条形通槽可适配传感器尾部出线或者调节拨杆的穿出需求，腔体与传感器本体采用小间隙配合，

　　装配时可通过侧壁的顶丝孔穿装紧定螺钉完成传感器的周向与轴向固定，避免设备运行过程中振动导致传感器移位，影响检测精度。侧面伸出的带孔凸台可用于安装辅助定位件或者走线卡扣，方便传感器线缆的规整固定，减少线缆晃动带来的接头松动风险。连接上部腔体与下部抱箍的三角加强筋结构，是在完成整体功能结构布局后，针对受力薄弱点做的补强设计：由于传感器安装后整体重心偏向上部腔体，在设备启停、管路振动的交变载荷作用下，腔体与抱箍的连接位置容易出现应力集中，三角筋的设置可将上部载荷均匀传导至下部抱箍的整个贴合面，降低连接位置的应力峰值，避免长期使用后出现结构变形甚至断裂。在安装边界设计上，该结构件的整体外轮廓做了多处圆角过渡，既避免锐边在装配时划伤操作人员，

　　也能减少应力集中点，提升结构的抗疲劳性能。下部抱箍的开口尺寸略小于适配的圆柱基体外径，装配时可借助紧固件的拉紧力让抱箍产生微量弹性变形，抱紧在基体表面，配合接触面的防滑处理（建模时预留的表面粗糙度要求），可保证在常规工业振动环境下不会出现轴向滑移或者周向转动。上部安装腔的深度根据常用插入式传感器的安装尺寸设计，既保证传感器插入后有足够的配合长度保证定位精度，也不会因为腔体过深导致传感器检测端距离被测点位过远，影响检测灵敏度。侧面凸台的孔位与上部腔体、下部抱箍的位置做了同轴度与位置度约束，保证装配后辅助配件的安装不会与传感器本体、安装基体产生干涉。在实际选型适配时，该支座可根据使用场景的不同选用不同材质，

　　常规工业环境下采用工程塑料注塑成型即可满足强度与轻量化需求，在有腐蚀、高温的特殊工况下，可更换为铝合金或者不锈钢材质通过机加工成型，建模时的壁厚均匀性设计也同时适配注塑与机加工两种工艺要求，避免注塑时出现缩痕、机加工时出现过多空刀行程。结构上的所有安装孔位均做了倒角处理，方便紧固件的穿装引导，上部腔体的内壁与下端抱箍的内圆弧面的形位公差在建模时做了对应约束，保证传感器装入后其检测轴线与被测管路或者导杆的相对位置符合检测要求，无需安装后反复调整角度。
