快开式法兰连接篮式管道过滤装置

　　在化工、市政给排水、油气输送、食品制药等流体输送管路系统中，管路内的焊渣、金属碎屑、结垢块、原料杂质等固体颗粒物若随介质流动，会直接损伤下游泵体、阀门、仪表等精密设备，造成密封面磨损、流道堵塞、计量失准甚至设备停机故障，这类快开式篮式过滤装置就是安装在管路中截留固体杂质、保障下游设备稳定运行的核心管路附件。

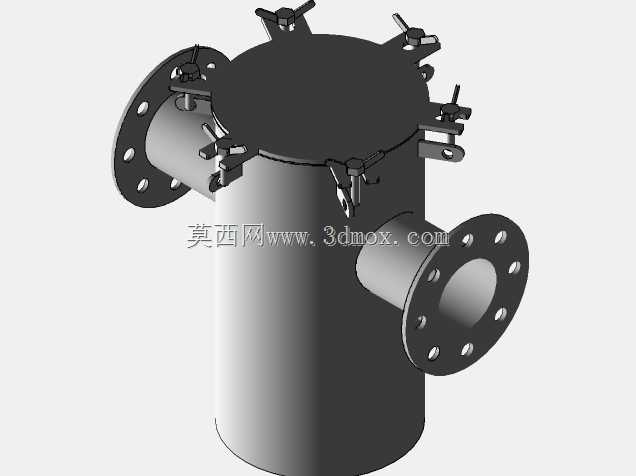

　　该装置采用立式筒体结构，主体为圆柱形承压筒体，筒体侧面设置两个水平方向的法兰接口，两个接口轴线处于同一水平面且呈90°垂直布置，可直接对接同管径的工艺管路，法兰采用标准凸面板式平焊法兰结构，法兰盘上均匀分布螺栓通孔，安装时通过螺栓螺母与管路法兰紧固，法兰密封面可适配耐油橡胶、石棉橡胶或金属缠绕垫片，满足不同压力等级、不同介质工况的密封要求，避免介质泄漏。筒体顶部采用快开式压盖结构，压盖与筒体上沿的配合面设置密封槽，内置密封圈实现承压密封，压盖周向均匀分布多组快开锁紧压爪，每个压爪配套蝶形手柄式锁紧件，无需额外拆装大量螺栓，仅通过扳动蝶形手柄即可实现压盖的锁紧与松开，日常清理内部滤网时，无需将整个过滤器从管路上拆卸，仅需松开快开压爪即可打开顶盖，取出内部的篮式过滤篮进行杂质清理或滤网更换，大幅降低运维操作的工作量，缩短停机维护时间，适合需要频繁清理滤网的工况场景。

　　从设计逻辑来看，筒体的直径设计需兼顾过滤面积与流阻要求，通常筒体内径为对接管路通径的3-4倍，保证介质进入筒体后流速迅速降低，避免高速流体直接冲击滤网造成滤网破损，同时让大颗粒杂质在重力作用下自然沉降到筒体底部，减少滤网的纳污负荷；两个侧置法兰接口的位置设计，让介质从一侧法兰进入筒体后，需经过内部篮式滤网的侧壁过滤，洁净介质从滤网内腔流向另一侧法兰接口流出，杂质被截留在滤网与筒体内壁之间的腔体内，这种侧进侧出的流道设计，避免了介质直接冲击滤网底部，同时让纳污空间集中在筒体下部，可容纳更多杂质，延长清理周期。快开压爪的数量根据筒体直径与设计压力确定，每个压爪的压紧力经过核算，保证压盖周向受力均匀，避免局部密封不严出现泄漏，蝶形手柄的操作力矩经过优化，操作人员无需借助扳手等工具，徒手即可完成锁紧与松开操作，适合现场无工具的应急维护场景。

　　安装边界方面，该过滤器需垂直安装在水平管路上，筒体轴线保持竖直，安装位置需预留足够的顶部操作空间，满足打开顶盖、取出过滤篮的操作距离，通常顶部预留空间不小于筒体高度的二分之一；筒体底部可根据需求设置排污口，日常维护时可先打开排污阀排出筒体内积存的介质与沉渣，再打开顶盖清理滤网，避免开盖时介质喷溅。进出口法兰的螺栓孔跨中布置，与管路法兰对接时需保证同轴度，避免强行对接造成法兰密封面错位产生附加应力。该装置可适配多种材质的滤网，包括不锈钢编织网、冲孔网、烧结网等，滤网孔径可根据介质的杂质粒径要求选择，从10目到200目不等，满足不同过滤精度的需求，可拦截粒径从2mm到0.075mm的固体颗粒，适配水、油品、化工溶剂、蒸汽等多种流体介质的过滤需求。在实际管路系统设计中，这类过滤器通常安装在泵入口、调节阀前、流量计上游等关键位置，作为管路系统的第一道杂质防护屏障，其结构设计的可靠性直接影响整个管路系统的运行稳定性，快开结构的设计大幅降低了运维成本，在中小管径的工艺管路中应用十分广泛。
