铰接式连杆关节连接组件结构设计

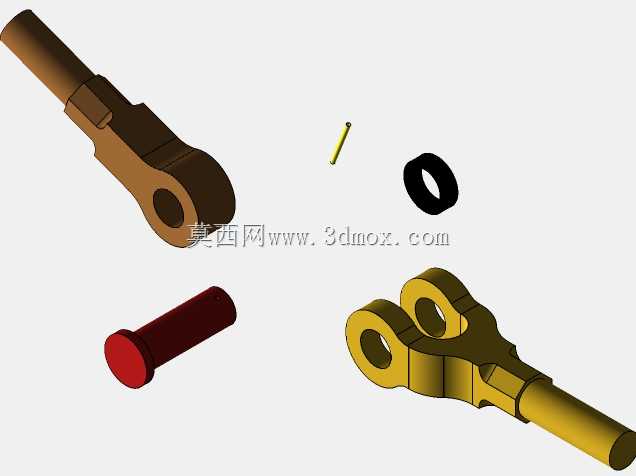

　　这套铰接关节组件主要应用在需要实现往复摆动、角度补偿的连杆传动场景中，常见于工业自动化连杆机构、工程机械操作杆件、轻工设备的传动联动部位，核心作用是在两根同轴对接的杆件之间传递拉压载荷的同时，允许连接端存在小范围的角度偏转，抵消杆件加工、安装过程中产生的同轴度误差，避免杆件在传动过程中出现卡滞、附加弯曲应力的问题。整套组件拆分后包含叉形接头、单耳接头、连接销轴、轴用挡圈四个独立零件，装配逻辑遵循机械连接的可靠性原则：单耳接头的杆部为等直径圆轴结构，端部加工单耳铰接孔，孔壁做了倒角处理，方便销轴穿入同时减少应力集中；叉形接头的端部为对称双耳结构，两耳片的间距与单耳接头的厚度匹配，保证装配后耳片侧面无多余旷量，

　　耳片上的铰接孔与单耳孔保持同轴度公差在IT7级范围内，避免销轴装配后出现偏磨。连接销轴为台阶式圆柱结构，一端带定位轴肩，另一端加工挡圈安装槽，装配时销轴依次穿过一侧耳片、单耳铰接孔、另一侧耳片后，将轴用弹性挡圈卡入销轴端部的环槽内，实现轴向定位，这种固定方式装拆便捷，不需要额外的螺纹锁紧结构，适合中等载荷、需要定期维护的铰接部位。设计过程中优先考虑了安装边界的适配性：单耳与叉形接头的杆部直径保持一致，可直接与同直径的圆轴杆件通过焊接、螺纹连接或者过盈配合完成对接，铰接部位的最大外轮廓直径控制在杆部直径的1.8倍以内，避免关节部位与周边结构件发生运动干涉；铰接部位的最大摆角可达到±15°，能够覆盖绝大多数平面连杆机构的角度补偿需求，

　　销轴与铰接孔之间采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又不会因间隙过大产生传动冲击。零件的结构细节上，所有棱边都做了R0.5的圆角处理，避免热处理以及受力过程中出现应力开裂，耳片与杆部的衔接位置做了渐变过渡的加强结构，在不增加整体重量的前提下提升了连接部位的抗弯曲、抗剪切强度，轴用挡圈选用标准件规格，不需要单独定制加工，降低后期维护的配件采购成本。整套结构没有冗余的设计元素，所有结构特征都服务于载荷传递与铰接转动的核心功能，建模过程中各零件的装配约束完全按照实际装配关系设置，可直接用于运动仿真验证，检查不同摆动角度下的结构干涉情况，也可导出工程图用于零件的加工生产。
