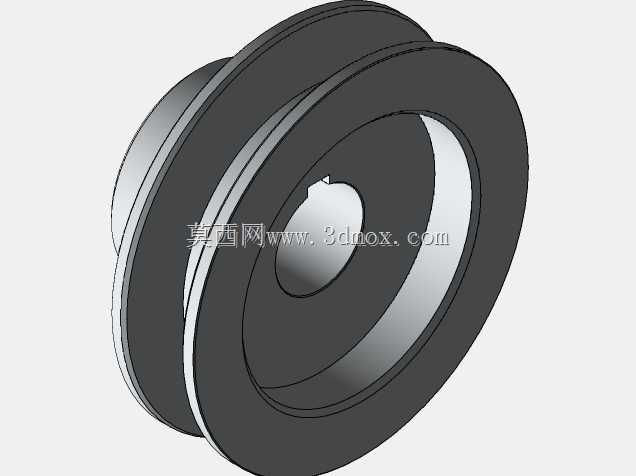

20毫米规格铝制V型槽导向滑轮结构

　　这款滑轮采用铝合金材质加工成型，核心适配20毫米安装轴径的传动导向场景，在轻载输送设备、小型起重导向机构、自动化生产线的线缆牵引工位、户外测绘装备的张紧结构中都有广泛应用。从结构设计来看，轮体采用双凸缘V型槽结构，槽面弧度经过反复校核，能够适配直径3-8毫米的钢丝绳、尼龙绳以及同步带，凸缘高度比槽底高出4毫米，可有效避免运行过程中绳索脱出轮槽的问题，即使在设备启停产生瞬时冲击的工况下，也能保证绳索始终处于槽面有效接触区域。中心安装孔采用键槽配合设计，键槽尺寸按照标准平键公差加工，装配时可通过平键传递扭矩，避免滑轮与转轴之间出现相对滑动，安装端面预留有0.2毫米的退刀槽，方便轴用挡圈的安装定位，能够快速完成轴向固定，

　　不需要额外加工复杂的定位结构。轮体的壁厚设计经过受力仿真验证，轮缘最薄处厚度为3毫米，轮毂位置厚度达到8毫米，既保证了整体结构强度，又尽可能控制了零件自重，铝合金材质的选用也让零件具备不错的防锈能力，在潮湿工况下不需要额外做表面防锈处理就能长期使用。设计过程中重点考虑了安装边界的适配性，滑轮整体外径为72毫米，总宽度为28毫米，安装时需要预留的径向空间不小于80毫米，轴向安装空间不小于32毫米，中心孔与安装轴的配合公差选用H7/k6过渡配合，既保证装配时的同轴度，又不会出现装配过紧导致的拆卸困难问题。轮槽表面做了精车处理，表面粗糙度达到Ra1.6，能够有效降低绳索与轮面的摩擦损耗，延长配套绳索的使用寿命，轮体的动平衡等级按照G6.

　　3级控制，在最高线速度10m/s的运行工况下不会产生明显的振动，可适配多数中低速传动导向的使用需求。在实际选型使用时，需要注意该滑轮的额定承载为150公斤，不适用于重载起重场景，在轻载导向、张紧调节的工位上，这款铝制滑轮的自重轻、安装便捷、防锈性好的优势能够得到充分发挥，相比同尺寸钢制滑轮，自重降低60%以上，能够有效降低配套转轴的负载，减少设备运行的无用功损耗。
