传感器配套安装连接基座结构设计

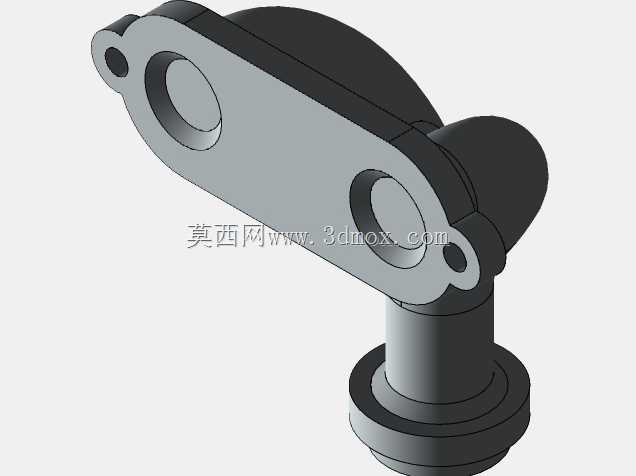

　　在工业传感检测的实际应用场景中，这类安装连接基座是接触式、非接触式传感单元与被测设备、安装机架之间的核心衔接构件，多数应用在工业自动化产线的位置检测、流体管路的参数监测、设备运行状态的振动与温度传感配套安装环节，承担着固定传感单元、保证检测位姿精度、隔绝多余振动干扰、适配不同安装面工况的作用。从结构设计逻辑来看，该构件采用一体铸造成型后机加工的工艺思路，主体分为上部安装法兰面与下部插接定位段两个核心功能区，上部的两个带孔耳座是主要的螺栓固定位，孔位的中心距经过公差匹配，能够适配主流工业传感器的标准安装孔距，避免现场安装时出现孔位错位需要二次扩孔的问题；法兰面上的两个沉孔结构，分别对应传感单元的探测端避让与线缆穿出通道，

　　沉孔的深度经过测算，既能够保证传感单元的探测端面与被测面保持设计要求的基准距离，又能对传感单元的本体形成径向限位，避免设备运行过程中的振动导致传感单元出现偏转移位，影响检测数据的准确性。下部的阶梯轴式插接段，是为了适配设备预留的安装插孔设计，阶梯处的轴肩能够作为安装定位的硬限位，安装时直接将插接段插入对应安装孔至轴肩贴合安装面，即可快速确定基座的安装深度，不需要反复调整测量安装位置，大幅提升现场装配的效率；插接段的外径公差采用过渡配合设计，既能够保证插接时的顺畅度，又能避免配合间隙过大导致的基座晃动，最下端的环形凸台结构，可配套卡簧或者密封垫圈使用，在有防尘、防水要求的户外或者流体管路检测场景中，加装密封圈后能够实现安装缝隙的密封，

　　避免水汽、粉尘进入安装孔内部腐蚀设备基体或者传感线缆。从安装边界的尺寸适配来看，上部法兰面的整体轮廓做了圆弧过渡处理，没有尖锐的棱角，既能够避免安装过程中划伤操作人员，也能在狭小的安装空间内减少与周边管线、构件的干涉，法兰面的厚度经过强度校核，在采用常规铸铁或者铝合金材质加工时，能够承受设备运行时的常规振动载荷，不会出现法兰变形导致的传感单元位姿偏移；下部插接段的长度根据常见设备安装壁的厚度设计，能够覆盖多数工业设备外壳、管路管壁的厚度范围，不需要额外加装延长套或者切削调整。在实际选型使用时，需要注意上部安装孔的朝向要匹配传感单元的线缆出线方向，避免线缆出现过度弯折导致的线芯断裂，插接段配合面如果用于有腐蚀介质的场景，

　　需要做表面氧化或者防腐涂层处理，延长构件的使用寿命；该结构的设计没有多余的冗余结构，在保证结构强度与安装功能的前提下尽可能压缩了整体体积，能够适配空间局促的安装点位，比如设备内部的传动部件旁、狭窄的管路排布区域，不会因为基座体积过大挤占其他构件的安装空间。不同于分体式的拼接安装支座，该一体结构的基座不存在拼接缝隙带来的装配误差，整体的刚性更好，在高频振动的设备上使用时，不会因为拼接处的松动导致检测数据跳变，能够为传感单元提供稳定的安装基准，保证检测数据的可靠性，适合各类工业场景下的传感器配套安装使用。
