离心式涡轮喷气发动机外壳结构设计

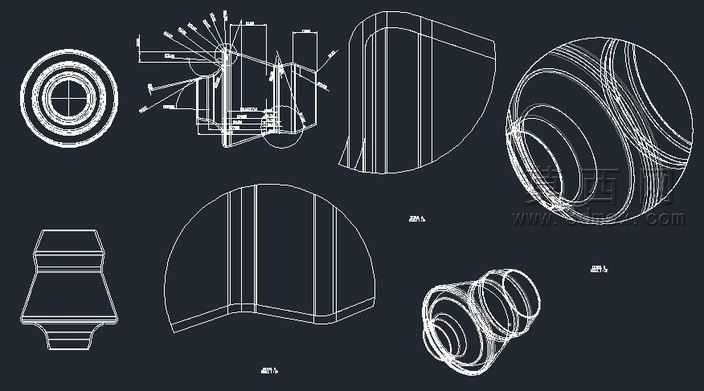

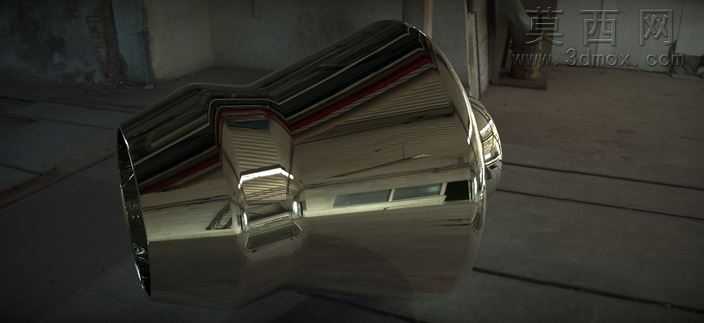

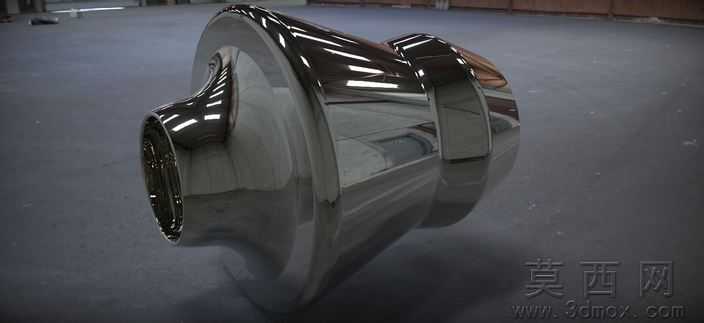

本作品为面向教学场景打造的离心式涡轮喷气发动机外壳三维建模作品，整体采用双平面对称的回转类壳体结构设计，未做实际工业产品的严苛尺寸重构，核心用于展示离心压气机与轴流风机配套的外壳基础构型，帮助学习者快速理解喷气发动机外壳的形态逻辑与结构分区。建模过程中首先以旋转凸台特征构建壳体的基础回转基体，精准勾勒出进气端收窄、中段扩径、安装边凸起、排气端平缓过渡的外轮廓曲线，通过多段相切的样条线保证壳体曲面的顺滑过渡，避免出现应力集中的棱角结构；针对外壳两端的连接安装边，采用拉伸凸台配合圆角特征处理，还原安装边的厚度与过渡圆角，同时对壳体内部的流道曲面做等距偏移处理，保证壳体壁厚均匀一致，符合航空发动机外壳轻量化与结构强度兼顾的设计原则。材质与渲染环节，为外壳赋予金属材质，调整金属粗糙度参数模拟航空铝合金经机加工后的哑光金属质感，添加微弱的环境反射效果凸显壳体曲面的弧度变化，在场景中搭建柔和的三点布光，主光从侧前方打亮壳体的进气端与主体曲面，辅光弱化暗部阴影，轮廓光勾勒壳体后侧的边缘轮廓，搭配深色反光地面突出金属壳体的质感与立体形态，渲染输出的效果图清晰呈现外壳的各部分结构细节。设计思路上，该模型聚焦教学演示的核心需求，省略了实际工业产品上复杂的安装孔位、管路接口、加强筋等细节特征，保留了离心式涡轮喷气发动机外壳最核心的形态特征：进气端的收敛段用于引导气流进入压气机，中段的扩腔段适配压气机与燃烧室的安装空间，外侧的环形凸边用于壳体部件的对接装配，排气端的平缓段用于衔接涡轮与排气组件，双平面对称的结构设计也方便学习者快速理解回转类壳体的建模逻辑，降低入门学习的理解门槛，适合作为SolidWorks软件回转类零件建模、曲面过渡处理、金属材质渲染的教学练习案例，帮助初学者掌握航空动力部件外壳的基础设计思路与建模方法。
