黄铜材质手动小型球阀结构设计

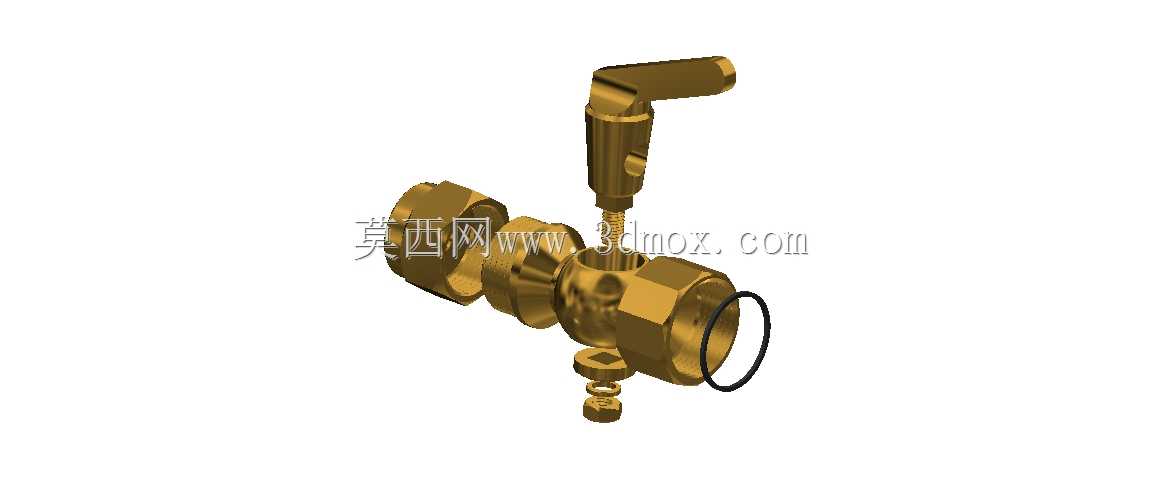

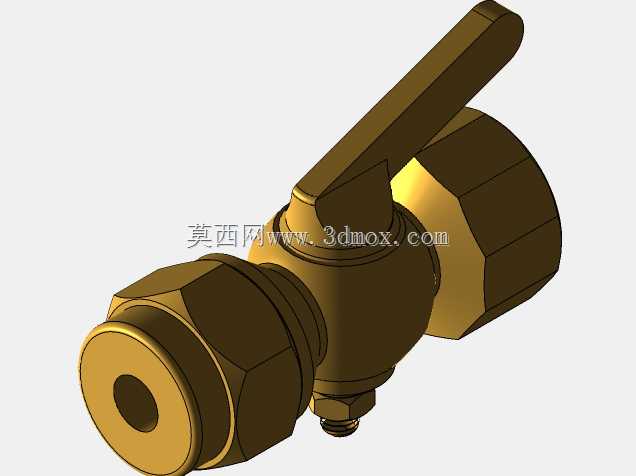

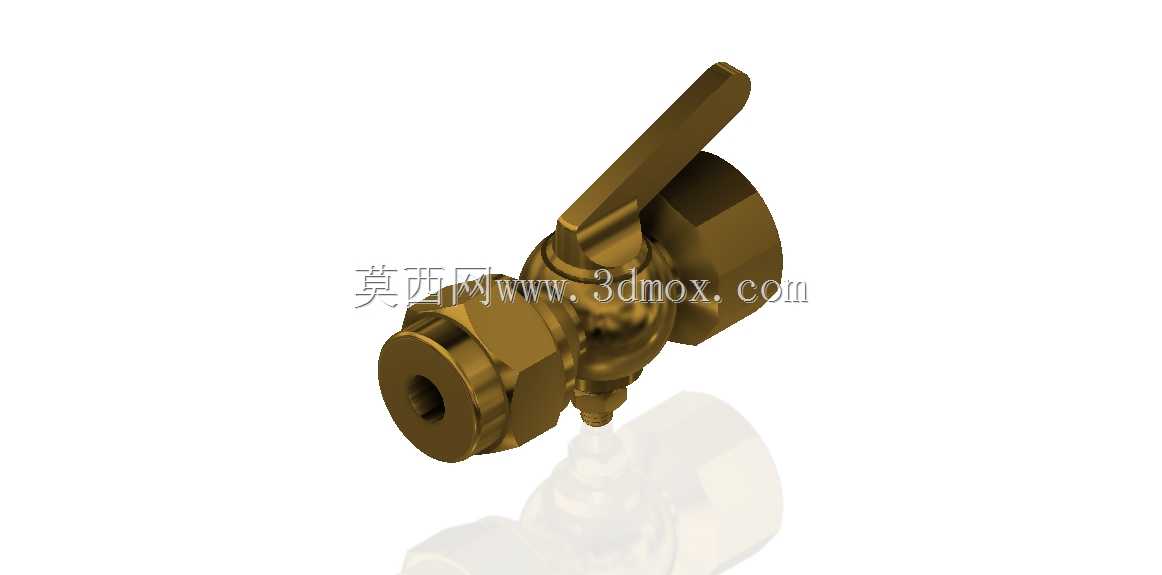

　　在民用给排水、小型液压回路、低压气动传输、实验室气路搭建这类场景里，这类小型黄铜球阀的出镜率极高，不同于大口径工业管线用的法兰连接球阀，这类小通径阀件更多承担支路末端、设备接驳点的通断控制职能，日常操作中不需要配套执行机构，完全靠手动扳动手柄就能完成90度回转，实现流道的全开或者全关，没有中间调节的冗余设计，就是为快速截断介质而生。从结构设计逻辑来看，整体采用一体式锻造黄铜基体，避免了多段拼接带来的外漏风险，阀体两端的外螺纹接口直接适配常规低压管路的内螺纹接头，不需要额外焊接或者法兰配对，安装时只需要在螺纹处缠绕生料带就能完成密封，现场施工效率很高。扳动手柄的长度做了适配性设计，既不会因为力臂太短导致操作力矩过大拧不动，

　　也不会因为力臂过长在密集排布的阀组里出现干涉，手柄和阀芯的连接采用扁方定位结构，装配时直接压入后用端部的锁紧螺母固定，不会出现长期操作后手柄打滑空转的问题。阀芯采用通孔式球体结构，和阀体之间的密封靠两片聚四氟乙烯阀座实现，这种密封材质的摩擦系数低，手动操作时手感顺滑，同时耐常见的水、低压油气、惰性气体的腐蚀，在-20到120摄氏度的常规工况下不会出现密封失效的问题。阀体下部的泄放螺塞是很实用的结构设计，当管路长期停用需要排空内部残留介质的时候，不需要拆卸整个阀门，只需要拧开这个小螺塞就能把阀腔内部积存的液体排干净，避免冬季残留水结冰胀裂阀体，也能防止长期存液导致的阀体内壁腐蚀。从安装边界尺寸来看，

　　这类小型球阀的整体轴向长度比同通径的闸阀短近三分之一，径向占用空间也更小，在设备内部狭小的管路排布空间里，不需要预留太大的操作和安装余量，手柄的回转半径刚好覆盖操作需要的空间，不会和周边的管路、设备钣金件发生碰撞。实际选型的时候要注意，这类黄铜阀的承压能力通常在1.6MPa以内，只适合低压工况使用，不能用在高压蒸汽、强腐蚀介质的管路上，设计建模的时候要严格匹配螺纹的公称尺寸和螺距，保证和标准管路配件的互换性，球体的通孔直径要和公称通径保持一致，避免通流截面缩小带来的流阻增大问题，密封槽的深度公差要控制在0.1mm以内，过深会导致密封压合量不足出现内漏，过浅则会导致操作力矩过大，手动扳动困难。建模过程中要注意阀体内部流道的圆角过渡，

　　不要出现直角台阶，不然介质流经的时候会产生紊流和压损，长期使用还会在台阶位置积存杂质，影响密封效果。手柄的表面做了滚花或者钝化处理，手上沾有少量油污的时候也能顺利操作不会打滑，整体的黄铜材质本身就有不错的抗锈蚀能力，不需要额外做表面涂装，裸露使用也能保持较长的使用寿命，在小型自动化设备的冷却回路、家用供水支路、小型空压机的输气管路、汽修设备的气路控制节点上，这类阀件都是成本和可靠性平衡得很好的选择，结构简单没有易损的复杂零件，正常使用情况下只需要定期检查阀座的密封性能，不需要频繁拆解维护。
