商铺工具收纳搁板置物装置结构设计

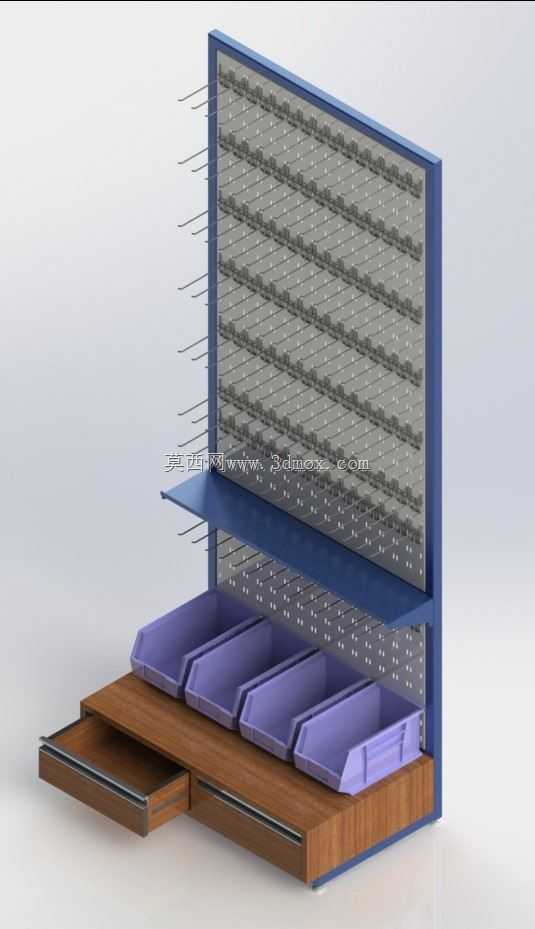

　　在实体五金门店、手工体验工坊、机加工车间工具间这类场景里，零散工具、小型零件的收纳展示一直是影响作业效率与门店观感的核心问题，这款搁板装置正是针对这类场景的实际需求完成的结构设计。从实际使用逻辑出发，装置上部采用带密集挂孔的立式洞洞板结构，挂孔采用统一间距的阵列排布，可适配市面上绝大多数标准挂钩配件，不管是长柄螺丝刀、内六角组套、小型扭力扳手这类长条形工具，还是尖嘴钳、斜口钳、卡尺这类手持工具，都能通过对应挂钩实现悬挂收纳，拿取时无需翻找抽屉，视线扫过即可定位目标工具，大幅缩短取放路径。洞洞板中部设置一层水平置物搁板，搁板边缘做了向上翻边的限位结构，可放置常用的耗材盒、小型测量仪器、待组装的小型工件，避免物品滑落；

　　搁板下方预留的空间可搭配四个斜置的标准零件盒，零件盒采用前低后高的倾斜角度设计，盒内分隔槽可分类存放螺丝、螺母、垫片、钻头等小型紧固件与耗材，作业时无需抬手即可直接拿取盒内零件，符合人体工程学的操作高度要求。装置下部采用木质柜体结构，设置两个横向抽拉的抽屉，抽屉配备静音滑动导轨，抽拉行程可覆盖抽屉整体深度的80%，内部可存放不常用的备用工具、耗材备件、贵重测量器具，抽屉关闭后与柜体表面齐平，无突出结构避免磕碰。整体框架采用金属型材做支撑骨架，立式背板与金属框架之间采用沉头螺丝固定，安装时可根据使用场景选择壁挂式安装或者落地式放置：壁挂安装时需在背板预留四个对应膨胀螺栓的安装孔位，孔位间距适配常规墙面龙骨间距，

　　承重可达到单层搁板20kg、整体挂装50kg的负载要求；落地放置时底部可选配防滑橡胶脚垫，避免刮伤地面同时提升放置稳定性。从结构设计的细节来看，洞洞板的挂孔采用圆孔与长槽孔结合的排布方式，圆孔适配直杆挂钩，长槽孔可适配带卡扣的挂盒、置物篮，拓展了配件适配范围；斜置零件盒的托架采用可调节孔位设计，可根据存放零件盒的实际尺寸调整托架倾斜角度与安装高度，适配不同规格的零件收纳需求；抽屉面板做了内凹式拉手设计，无外凸拉手避免过往人员磕碰，同时保持外观整洁。在商铺展示场景下，这款装置可将常用工具、样品零件直观展示给顾客，顾客无需翻找即可看到所有陈列的商品，提升选购效率；在车间工具间场景下，工具分类悬挂、零件分类存放的设计可实现工具的定置管理，

　　避免工具丢失、混用，作业结束后可快速核对工具归位情况，减少工具盘点的时间成本。整体结构的安装边界控制在宽度1200mm、高度1500mm、深度400mm范围内，不会占用过多的地面或墙面空间，适合小型门店、紧凑型工具间的空间布局要求，所有外露的金属边缘都做了钝化倒圆角处理，避免使用过程中划伤操作人员或顾客，木质柜体部分做了耐磨防刮的表面处理，可适应日常频繁使用的磨损场景。
