10英寸管道系统专用配重支撑装置

　　在石化、市政给排水、长输管线等涉及大口径管道布设的工程场景中，管道运行过程中因介质流动冲击、温度形变、外部风载或地质微动产生的振动与位移，一直是管线运维中需要重点管控的问题，尤其是10英寸这类中等偏大口径的工艺管道，若缺少足够的约束与配重平衡，很容易在焊缝位置出现应力集中，长期运行下甚至会引发接口渗漏、支架松脱等故障。这套配重支撑结构，正是针对这类架空或浅埋布设的大口径管道设计的平衡约束构件，区别于普通的承重支架，它的核心作用是通过自身结构重量与双侧对称的安装基准面，抵消管道运行中产生的侧向倾覆力矩与纵向窜动趋势，让管道始终保持在设计允许的位移范围内。

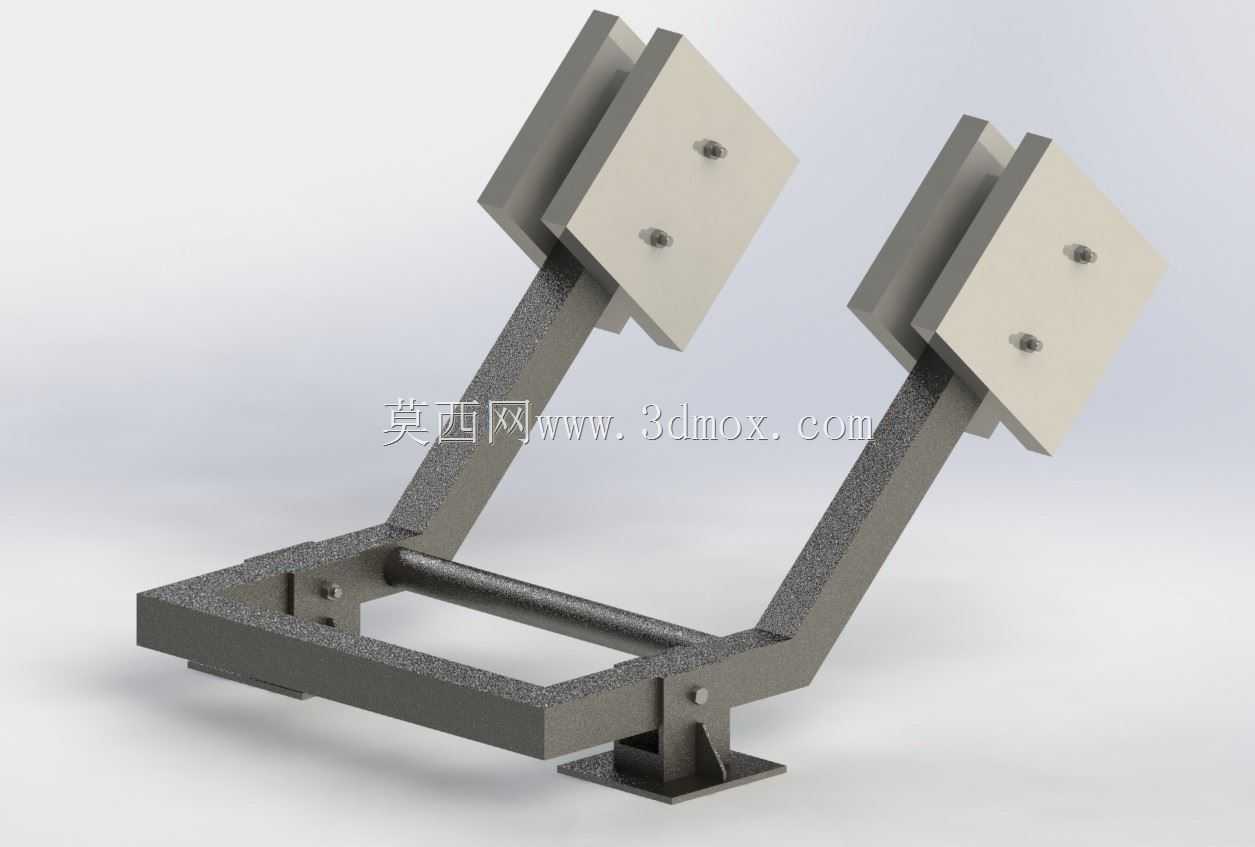

　　从结构设计逻辑来看，整个装置采用分体焊接式框架结构，底部为矩形闭环支撑底座，底座下方预留了与基础预埋板匹配的安装支脚，支脚位置开有标准螺栓过孔，安装时可直接通过化学锚栓或焊接方式与混凝土基础、钢结构管廊横梁固定，底座的框架式设计一方面降低了整体自重，另一方面也预留了后期运维时的操作空间，方便检修人员调整底部固定螺栓的预紧力。底座上方延伸出两根呈对称倾角布置的支撑臂，支撑臂的角度经过力学核算，刚好匹配10英寸管道安装时的配重受力方向，两根支撑臂之间加装了横向连接圆杆，既可以提升整体结构的抗扭刚度，避免单侧受力时支撑臂出现形变，也能作为临时的踩踏支撑点，方便管线安装作业时的人员操作。

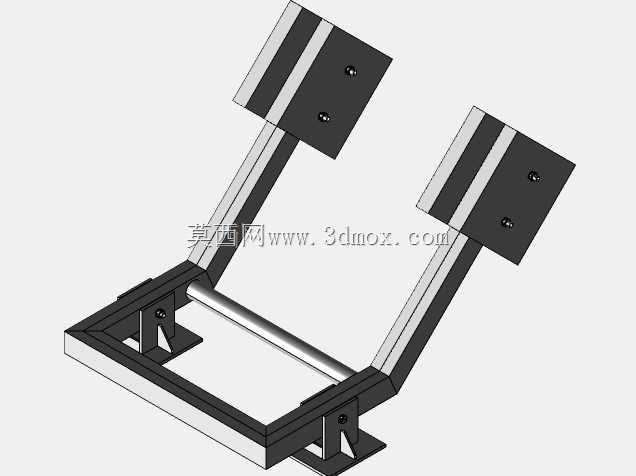

　　支撑臂顶端的安装面板是整个装置与外部配重块或管道抱箍连接的核心部位，每块面板上都预留了两个对称布置的内螺纹安装孔，孔位公差按照通用机械安装标准设计，可直接适配标准规格的螺栓紧固件，不需要现场二次扩孔加工。面板与支撑臂之间采用满焊焊接工艺，焊脚高度经过核算，能够承受满配重状态下的交变载荷，避免长期振动下出现焊缝开裂的问题。整个结构的材质选型默认采用普通碳素结构钢，表面做喷砂除锈后喷涂防锈底漆与面漆，可适应多数户外工业环境的防腐蚀要求，若用于沿海高盐雾或化工腐蚀区域，也可更换为不锈钢材质或增加防腐涂层厚度。

　　在安装边界尺寸上，这套装置的底座跨度根据10英寸管道的配重需求设计，整体重心落在底座中心的投影范围内，不会出现偏载失稳的问题，支撑臂的高度可根据实际管道的布设标高做适应性调整，模型中预留了参数化调整的基准，设计人员可根据项目的实际管线高度、配重块重量需求，快速调整支撑臂长度与面板角度，不需要重新搭建整体结构框架。实际应用中，这套装置既可以直接搭配标准配重块使用，为管道提供额外的下压力，抵消管道内介质脉动产生的上抬力，也可以作为管道的侧向限位支架使用，通过面板与管道抱箍的连接，约束管道的横向位移，尤其适合在管道转弯处、泵组进出口附近这类振动幅值较大的管段布设。

　　从建模细节来看，整个结构的焊缝位置、螺栓过孔、安装基准面都做了符合实际加工工艺的处理，没有出现工艺无法实现的尖角或封闭腔体，所有板材的厚度都符合常规结构钢的标准规格，生产时可直接通过板材切割、折弯、焊接的常规工序完成加工，不需要特殊的定制工装。结构的受力路径清晰，从管道传递来的载荷通过顶端面板传递到两根倾斜支撑臂，再通过支撑臂分散到底部框架底座，最终传递到安装基础上，整个传力过程没有应力突变的薄弱位置，经过受力校核，在额定配重载荷下，结构的最大形变值控制在工程允许的范围内，不会出现永久形变。

　　不同于市面上常见的一体式管道配重块，这种框架式的配重支撑结构自重更轻，运输与安装过程中不需要大型吊装设备配合，两名作业人员即可完成现场安装定位，而且开放式的结构不会积存雨水或杂物，减少了后期运维的清理工作量，在长输管线的中间站、厂区工艺管廊的架空管段应用时，能够有效降低管线的振动幅值，延长管道焊缝与连接法兰的使用寿命，减少非计划停机检修的概率。
