FCL100挠性膜片联轴器精密结构设计

　　在各类工业传动系统的轴系布局中，两轴对中偏差的补偿能力直接决定了整套传动链路的运行寿命与振动水平，FCL100规格的挠性膜片联轴器，正是针对中等扭矩传动场景下的轴系连接需求开发的核心传动部件。这类挠性联轴器的核心应用场景覆盖了通用工业泵组、中小型输送设备传动端、精密测试台架动力输出端、风机主轴与电机的连接工位，尤其适合那些安装空间紧凑、后期运维调整空间有限，无法频繁做轴系精准对中校准的设备布局场景。不同于刚性联轴器要求两轴严格保持同轴度的苛刻安装条件，这款挠性结构通过叠层金属膜片的弹性形变，可同时补偿两轴间的径向偏移、角向偏斜以及轴向窜动，避免轴系因安装对中误差、运行过程中轴承磨损带来的轴位偏移、

　　负载温升带来的轴段热伸长等问题产生额外的附加载荷，从根源上降低轴承、密封件等相邻易损件的受力负荷。从结构设计逻辑来看，该联轴器采用对称双膜片组的布局形式，两端分别设置与主动轴、从动轴配合的轴毂，轴毂与中间传力段之间通过高强度锁紧螺栓完成膜片组的夹紧固定，扭矩的传递完全依靠膜片组的金属弹性形变完成，整个传动过程中无相对滑动摩擦，无需额外添加润滑介质，也不存在橡胶弹性元件老化、温域受限的问题，可在-40℃到120℃的常规工业环境温度区间内稳定运行。膜片部分采用环形分体式的受力布局，三组锁紧螺栓沿圆周方向均匀分布，这种均布设计可保证各个方向的偏移补偿能力保持一致，避免单方向受力不均带来的膜片局部应力集中问题；

　　轴毂的内孔可根据实际安装需求加工成光孔、键槽孔或者胀套连接形式，适配不同轴径的动力输出端连接需求，本次设计的基准规格适配100mm公称扭矩等级的传动需求，额定工作扭矩覆盖常规中小型工业传动的扭矩区间。在安装边界与外形尺寸的设计考量上，该联轴器的整体径向尺寸控制紧凑，最大外圆直径适配常规传动端的安装避让空间，不会与周边的设备护罩、机架结构产生干涉；轴向总长度根据膜片组的补偿行程做了冗余设计，在允许的最大轴向窜动范围内，膜片不会出现超出弹性形变极限的拉扯或挤压。安装过程中，只需将两端轴毂分别套装在主动轴与从动轴的轴端，通过预紧螺栓按照对角交替的顺序逐步锁紧至规定扭矩值即可完成装配，无需复杂的调整工装，

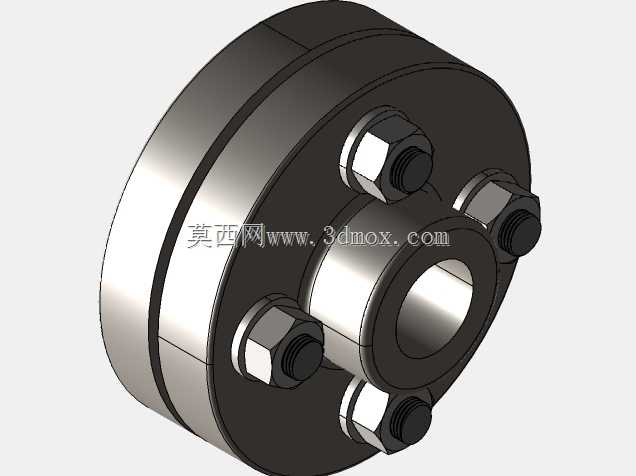

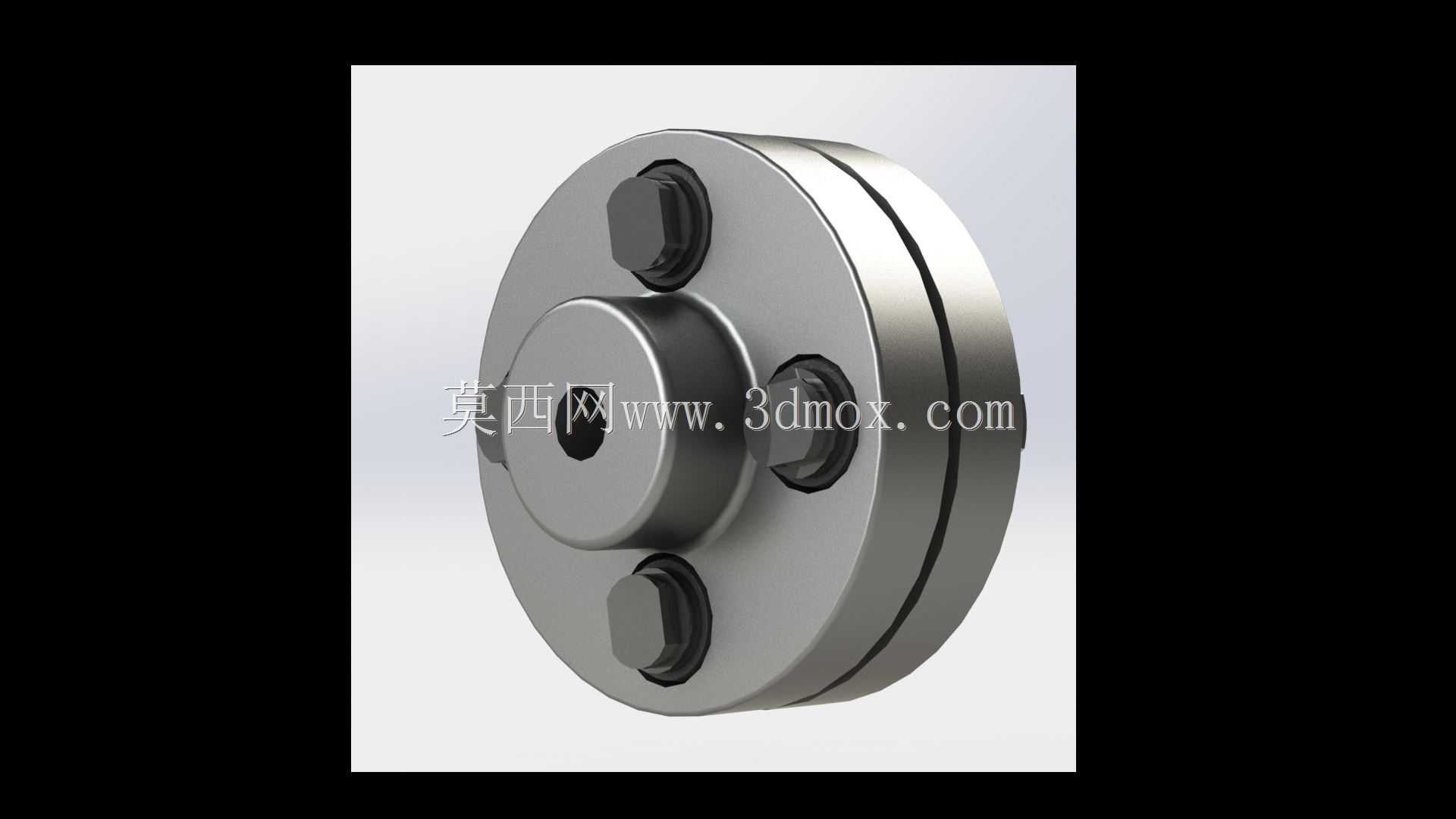

　　后期运维过程中也仅需定期检查螺栓的预紧力是否达标，无需做拆解维护。在实际选型匹配过程中，需要结合传动系统的额定扭矩、最高运行转速、轴端直径以及实际存在的最大偏移量来确认该型号的适配性，当系统存在冲击载荷时，还需要在额定扭矩的基础上预留足够的安全系数，避免瞬时冲击载荷超过膜片的疲劳强度极限。这款联轴器的膜片采用高强度合金弹簧钢加工而成，经过表面强化处理后具备优秀的抗疲劳性能，在正常的额定负载范围内，膜片的使用寿命可覆盖设备的全运维周期，无需频繁更换弹性元件。相较于传统的弹性套柱销联轴器，这种金属膜片结构的挠性联轴器扭转刚度更高，传动过程中的背隙极小，也适合应用在对传动精度有一定要求的伺服传动、位置控制类的传动工位，不会因为弹性元件的形变带来传动滞后的问题。在三维建模过程中，结构细节完全还原了实际产品的装配关系，包括螺栓头的沉台避让结构、膜片组的叠层间隙、轴毂端面的定位止口都做了精准还原，可直接用于设备装配阶段的干涉检查、安装模拟，也可作为选型阶段的布局参考，帮助设计人员快速完成传动端的轴系布局设计，提前预判安装过程中可能存在的空间干涉问题，减少实际生产装配阶段的整改工作量。
