1200磅负载自行车后悬架减震结构

　　这款后悬减震结构主要适配山地骑行场景下的非铺装路面通行需求，在林道穿越、起伏土路骑行、落差飞包等工况下承担核心缓冲作用，能够将轮组传递上来的高频颠簸、瞬时冲击载荷逐层消解，避免刚性冲击直接传递到车架与骑乘者身上，既可以降低骑乘过程中的肢体疲劳度，也能减少车架硬连接位置的应力集中风险，延长整车结构的疲劳寿命。从功能实现逻辑来看，该结构采用螺旋弹簧配合阻尼筒体的组合布局，外层螺旋弹簧主要承担垂直方向的载荷支撑，根据标定的1200磅负载阈值匹配弹簧线径、螺距与有效圈数，保证在额定负载下弹簧的压缩行程处于线性区间，不会出现过早压并或者支撑刚度不足的问题；中间的阻尼筒体则负责控制弹簧的回弹速度，避免弹簧受冲击后反复弹跳造成轮组抓地力下降，

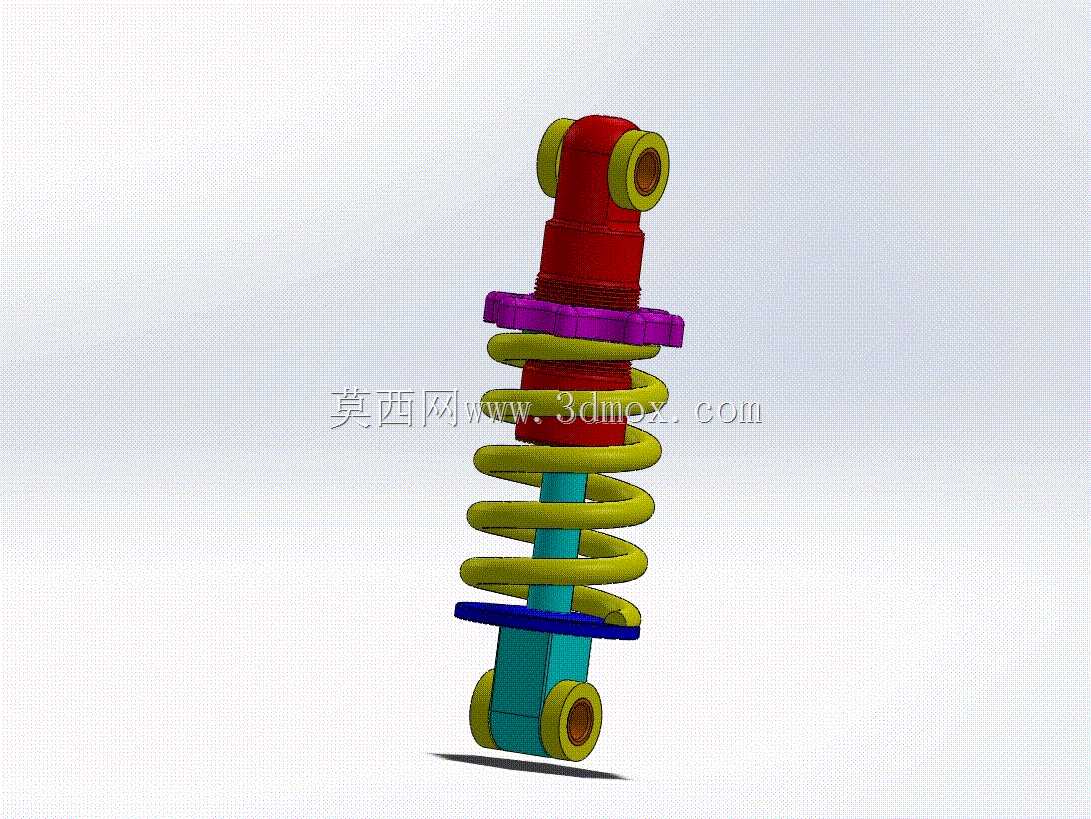

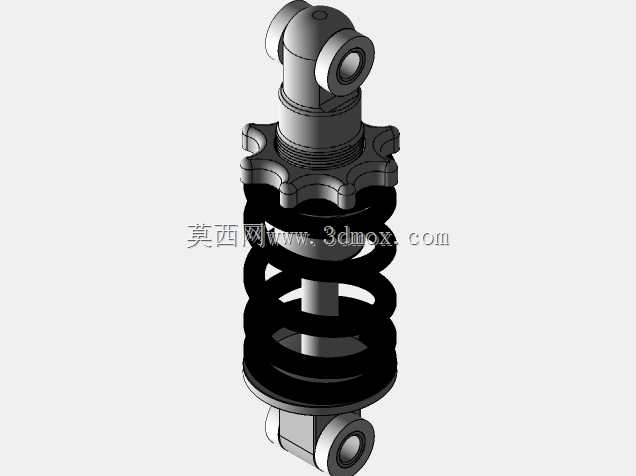

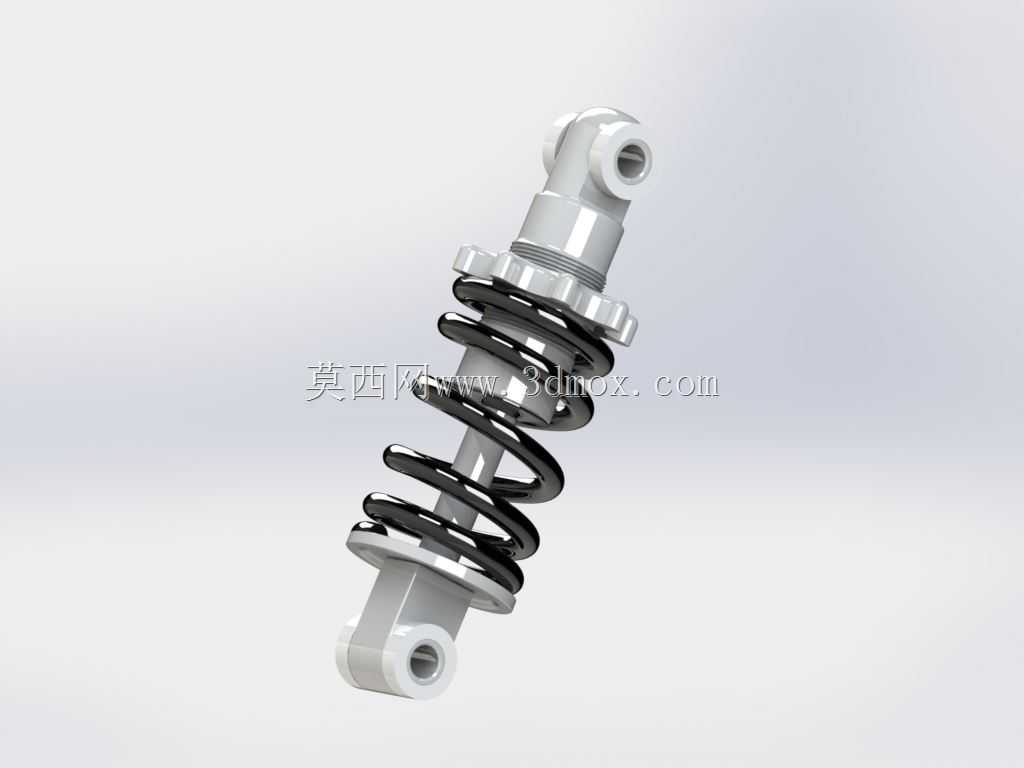

　　同时可以过滤掉路面细碎的高频振动，让减震动作更平顺。设计过程中首先要明确安装边界尺寸，上下两端的衬套连接孔位需要匹配常规山地车后三角的安装轴距，孔内预留衬套安装空间，保证连接后减震器可以随悬架摆动顺畅转动，不会出现运动干涉；筒体的外径、弹簧的最大外圈尺寸要和车架后三角的内部空间留足安全间隙，避免减震压缩到极限行程时弹簧、筒体和车架管材发生剐蹭。整体结构的外形采用同轴布局，上端连接头、阻尼筒体、弹簧限位座、下端连接头保持同一轴心，弹簧上下两端分别通过紫色、蓝色的环形限位座固定，防止弹簧受侧向力时出现偏移脱出的问题；上端红色的阻尼调节段预留了阻尼调节的结构空间，可以根据骑乘者体重、骑行路况调整阻尼大小，匹配不同的使用需求。

　　在结构细节处理上，上下连接头的衬套孔采用同轴设计，孔壁厚度经过载荷校核，保证在承受侧向冲击时不会出现断裂变形；弹簧的两端做了并圈磨平处理，和限位座的接触面积更大，受力更均匀，避免局部应力集中造成弹簧断裂；阻尼筒体的外壁做了密封结构设计，防止骑行过程中泥水、沙尘进入筒体内部损坏阻尼阀系，提升复杂路况下的使用寿命。实际选型匹配时，需要先确认整车后悬架的杠杆比，结合骑乘者体重、常骑行的路况冲击强度，确认减震器的行程、弹簧刚度是否匹配，安装时要保证上下连接螺栓的锁紧力矩符合要求，衬套位置涂抹润滑脂减少转动摩擦，日常使用中需要定期清理弹簧缝隙间的泥沙，检查阻尼筒体是否有渗油情况，保证减震性能持续稳定。这类减震结构和硬尾车架的刚性连接不同，

　　它通过可控的弹性形变吸收冲击能量，在大落差冲击下，弹簧被压缩存储能量，阻尼结构缓慢释放能量，不会让冲击直接传递到座包位置，骑乘者可以更稳定地操控车把，轮组也能更好地贴合地面，提升非铺装路面的操控安全性。设计建模过程中需要重点做运动干涉检查，模拟减震器从最长拉伸状态到最短压缩状态的全行程动作，确认弹簧每一圈的间隙变化、限位座的移动路径、连接头的摆动角度都在合理范围内，不会和周边的车架部件、传动部件发生碰撞；同时要做静力学仿真校核，在额定负载、1.5倍冲击负载下分别验证各部件的应力分布，保证连接头、筒体、弹簧的应力值都在材料许用应力范围内，不会出现塑性变形或者断裂问题。
