带飞轮传动结构的休闲自行车结构设计

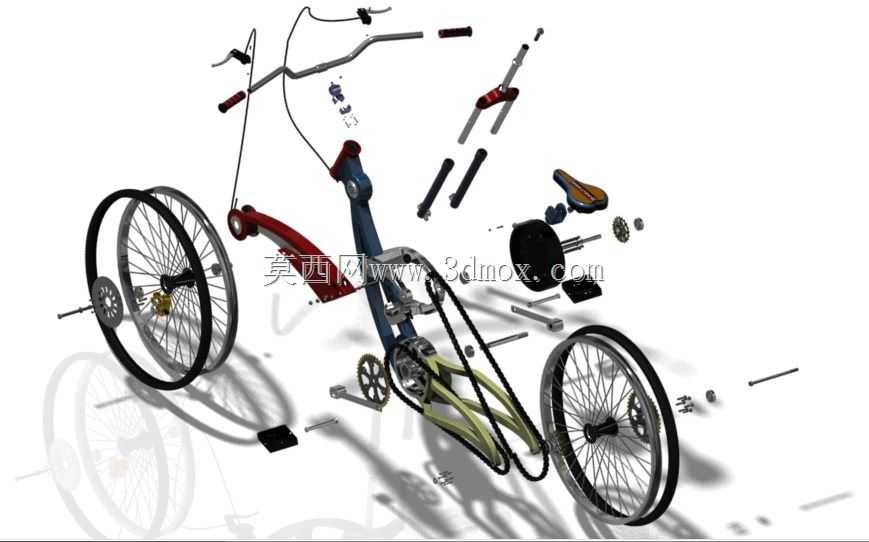

　　这款带飞轮传动结构的休闲自行车，在结构设计上兼顾了日常通勤的实用性与个性化改装的拓展性，整套三维结构完整还原了从动力输入到轮组驱动的全链路机械关系，可直接用于结构教学、改装方案验证以及非标休闲载具的参考设计。从实际应用场景来看，这类结构既适配城市平坦铺装路面的短途出行需求，也能通过单后避震的结构设计，应对郊野非铺装路面的小幅颠簸，相比传统无避震的城市通勤车，在复杂路况下的骑乘舒适性有明显提升。

　　从动力传递路径来看，整套结构以脚踏组件作为动力输入端，脚踏轴与牙盘通过刚性连接固定，骑行时施加在脚踏上的扭矩通过牙盘传递给链条，再经由链条带动后轮轴侧的飞轮结构实现动力输出，飞轮内部的单向离合结构可以保证滑行时轮组不会反向带动牙盘转动，避免长距离滑行时脚踏随轮组空转带来的安全隐患。设计过程中特意对链条的张紧行程做了预留，后叉位置的安装位预留了15mm的调节余量，可适配不同磨损程度的链条，也能支持不同齿数飞轮的改装替换，不需要额外改动后叉的主体结构就能完成传动比的调整，满足不同骑乘者对踩踏力度和极速的需求。

　　车架部分采用了菱形主车架搭配单后避震的结构布局，主车架的管材连接位置都做了圆弧过渡处理，避免应力集中导致的车架疲劳断裂，头管位置的内径尺寸适配标准28.6mm的前叉舵管，可直接替换市售的标准前叉组件，不需要额外加工转接衬套。车把部分采用了分体式把立与把横的组合结构，把横的安装直径为标准25.4mm，可根据骑乘者的使用习惯更换不同宽度、抬升量的把横，把立的固定角度预留了调节空间，可在±10°范围内调整车把的俯仰角度，适配不同身高骑乘者的骑乘姿态。

　　轮组部分采用了前后等径的轮圈设计，轮圈的安装边宽度适配标准1.75-2.125宽度的外胎，辐条采用交叉编法的结构设计，每根辐条的张力可通过条帽单独调节，保证轮组的径向跳动量控制在0.5mm以内，降低高速骑行时的轮组抖动。后轮轴的安装位开有标准的10mm开口槽，适配市售绝大多数的快拆杆或者实心轴组件，飞轮的安装螺纹采用标准英制螺纹，可直接替换市售的多速飞轮组件，不需要改动后轮轴的结构。

　　制动部分采用了线拉式碟刹的安装位设计，前后叉的制动安装座都采用了国际标准的51mm孔距，可直接安装标准的线拉或者油压碟刹卡钳，制动盘的安装法兰适配160mm直径的标准制动盘，相比传统的圈刹结构，碟刹结构在雨天或者泥泞路况下的制动稳定性更优，也不会因为轮圈沾附泥沙导致制动效果衰减。

　　单后避震结构的安装位置做了优化，避震器的上下安装点分别固定在主车架的立管位置与后摇臂的连接座上，避震行程预留了80mm的压缩空间，可过滤路面传递到坐垫的大部分竖向振动，后摇臂的转轴位置采用了衬套与轴承组合的转动结构，既保证了转动的顺滑度，也能承受侧向的载荷，避免摇臂摆动时出现框量。

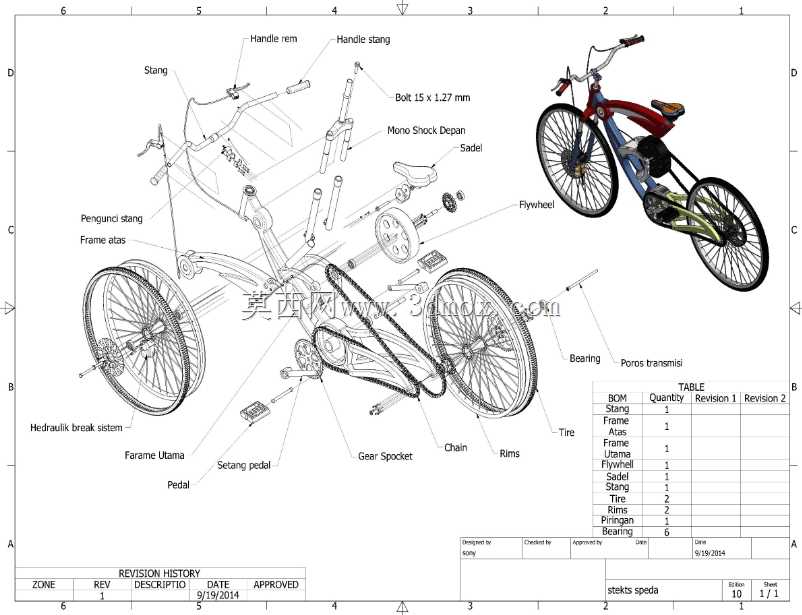

　　整套结构的所有安装边界都遵循通用自行车的标准尺寸规范，除了个性化的车架造型外，所有的外接配件都能与市售的标准自行车配件通用，不需要单独开模制作非标配件，大幅降低了后续的改装与维护成本。在三维建模过程中，所有的配合关系都按照实际装配公差做了预留，转动部件之间都预留了合理的间隙，不会出现装配干涉的问题，可直接导出工程图用于样机的加工制作，也能用于机械结构教学中传动系统、避震系统的原理演示，帮助学习者直观理解自行车各部件之间的装配关系与动力传递逻辑。
