CloudrayK系列CO2激光切割头结构设计

　　在非金属板材切割、工艺礼品打标切割、广告行业亚克力加工、皮革布料裁切这类CO2激光加工场景里，激光头作为光路终端的核心执行部件，其结构稳定性、光路同轴度、安装适配性直接决定了加工面的垂直度、切缝宽度以及长期运行的精度保持性。本次拆解建模的这款CloudrayK系列CO2激光头，适配2030/3040/4060这类小幅面CO2激光加工设备，核心通光镜径为20mm，覆盖中小功率CO2激光管的输出光斑适配需求，可兼容50W到150W区间的常规CO2激光发生器使用。

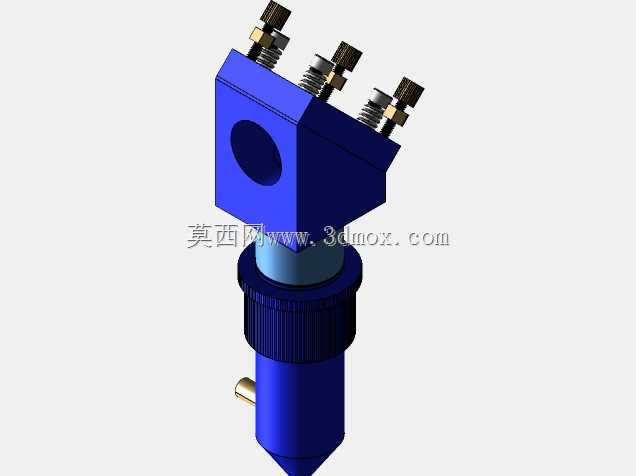

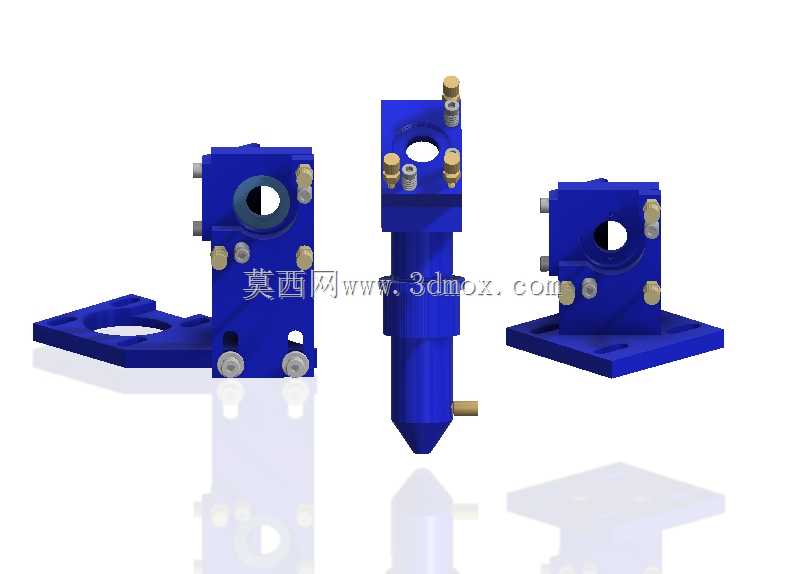

　　从结构设计逻辑来看，整个激光头采用分体式模块化布局，分为上部光路调节段、中部镜筒固定段、下部喷嘴安装段以及侧装固定支架四个核心部分。上部调节段设置了三组呈120度均布的调节铜螺钉，配合内置的反射镜压装结构，可实现反射镜角度的微米级微调，保证入射激光能够精准沿镜筒轴线垂直向下传输，避免出现光路偏斜导致的切缝斜口、光斑发散问题。调节螺钉采用铜质材质，一方面是铜质材料螺纹配合顺滑，长期调节不易出现滑牙卡顿，另一方面铜的导热性优于钢材，可快速将反射镜吸收的少量激光热量传导出去，避免镜座局部过热导致镜片结露或者热变形。

　　中部镜筒段采用一体化阶梯孔设计，内部依次安装聚焦镜、镜筒隔套、密封垫圈，镜筒外壁做了防滑滚花处理，方便手动拧动调整聚焦镜的上下位置，以此适配不同焦距的聚焦镜片，满足不同厚度材料的加工焦距需求。镜筒侧面预留了气嘴接口，可接入压缩空气或者辅助切割气体，气体沿镜筒内壁与光路同轴向下喷出，既可以吹走切割过程中产生的熔渣、烟尘，避免烟尘附着在聚焦镜下表面造成镜片污损，也能在切割易燃材料时起到阻燃冷却的作用，降低材料烧边的概率。

　　下部喷嘴段采用锥面收窄设计，将辅助气流收拢为高速柱状气流，精准作用在切割点位，提升排渣效率，喷嘴与镜筒采用螺纹连接，可根据不同加工场景更换不同口径的喷嘴，比如切割厚亚克力时选用大口径喷嘴提升气流量，切割薄皮革纸张时选用小口径喷嘴保证气流集中度。

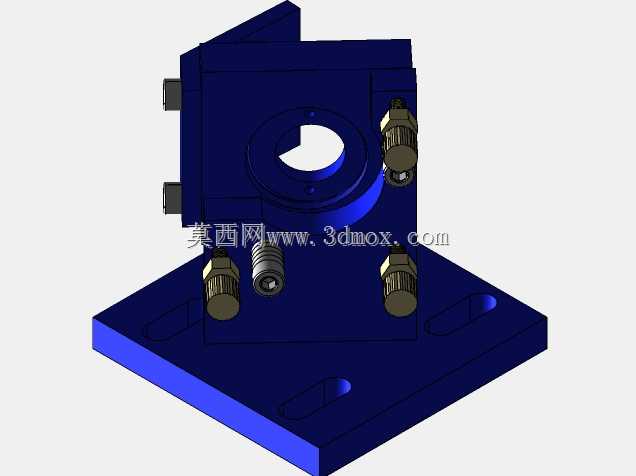

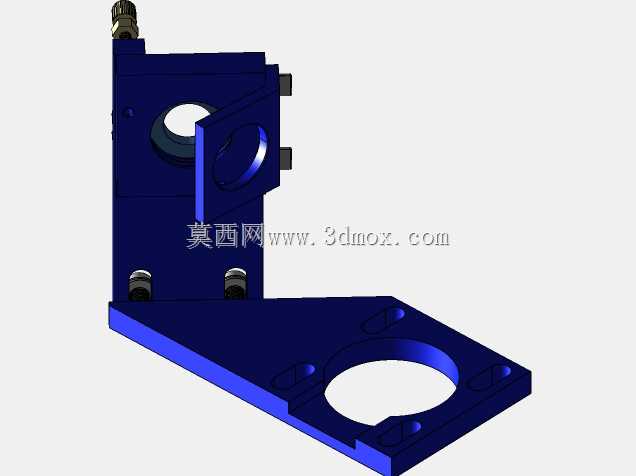

　　侧装的固定支架采用L型折弯结构，支架底部开设长条形安装腰孔，可适配设备横梁上不同孔距的安装位，安装时可通过腰孔调整激光头的前后左右位置，保证激光头与加工台面的垂直度。支架与激光头主体的连接位置设置了高度调节锁紧结构，松开锁紧螺钉即可快速调整激光头的整体高度，适配不同焦距镜片的工作距离调整需求，调整到位后拧紧侧边的锁紧螺钉即可完成固定，避免设备运行过程中出现位置窜动。

　　从安装边界尺寸来看，整个激光头主体高度控制在160mm左右，固定支架横向伸出长度为85mm，安装腰孔的调节行程为20mm，可兼容市面上绝大多数小幅面CO2激光雕刻机、切割机的横梁安装空间，不需要对原有设备结构做额外改造即可直接替换安装。所有连接螺纹均采用标准公制规格，配套的紧固件、密封件都可以直接采购标准件替换，降低后期维护成本。

　　在建模过程中，所有配合面均按照实际加工公差做了间隙预留，比如反射镜安装槽的直径比标准20mm反射镜大0.1mm，方便镜片安装时预留热胀冷缩空间，同时避免硬接触导致镜片崩边；调节螺钉的螺纹孔深度做了足够的冗余，保证调节行程能够覆盖光路校准的全部角度范围；气路接口采用标准快插接头规格，可直接对接市面上常用的6mm或8mm气管，不需要额外做转接头。整个结构没有采用复杂的异形曲面，所有机加工面均为平面、圆柱面、螺纹孔这类常规机加工可实现的结构，不需要开模或者特殊工艺即可完成加工制作，适合小批量生产或者设备改装时自行加工制作。

　　实际使用过程中，这种结构的激光头维护也十分便捷，需要清洁镜片时只需要拧下上部的反射镜压盖或者下部的镜筒端盖，即可直接取出镜片进行清洁，不需要完全拆解整个激光头，大幅降低了设备维护的停机时间。所有调节位置都设置了锁紧螺母，光路校准完成后拧紧锁紧螺母即可锁定调节位置，避免设备运行过程中的振动导致调节螺钉松动，保证光路长期稳定。
