箱式丝印曝光作业设备结构设计

　　在丝网印刷的印前工序环节，网版曝光是决定最终印刷精度、图文边缘清晰度、网版耐印次数的核心工序，这款箱式曝光装置的结构设计，完全围绕中小幅面网版的批量曝光作业需求展开，适配中小型丝印加工车间、打样工作室的日常生产场景，可覆盖常规服装印花、塑料外壳标识、纸质包装印刷等场景下的网版制作需求，无需额外搭建暗房配套设施，设备自身即可形成封闭的避光作业空间，降低车间环境改造的额外成本。

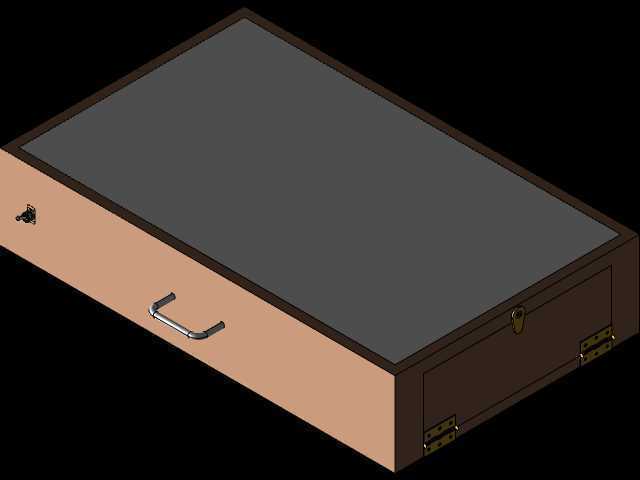

　　从实际作业逻辑出发，设备采用上掀式侧开箱体结构，箱体主体采用多层复合板材拼接，外层做耐磨防刮处理，内层贴附高反光铝质衬层，可将光源发出的紫外光线在箱体内形成多次漫反射，避免网版局部区域受光不足导致的感光胶固化不完全问题。箱体开合侧加装金属搭扣锁止结构，闭合后可完全阻隔外部环境光线进入，同时避免作业过程中紫外光线外泄对操作人员造成视力损伤，箱体侧面内嵌嵌入式提手结构，单人即可完成设备的移位、搬运作业，无需额外配置吊装或辅助搬运工具。

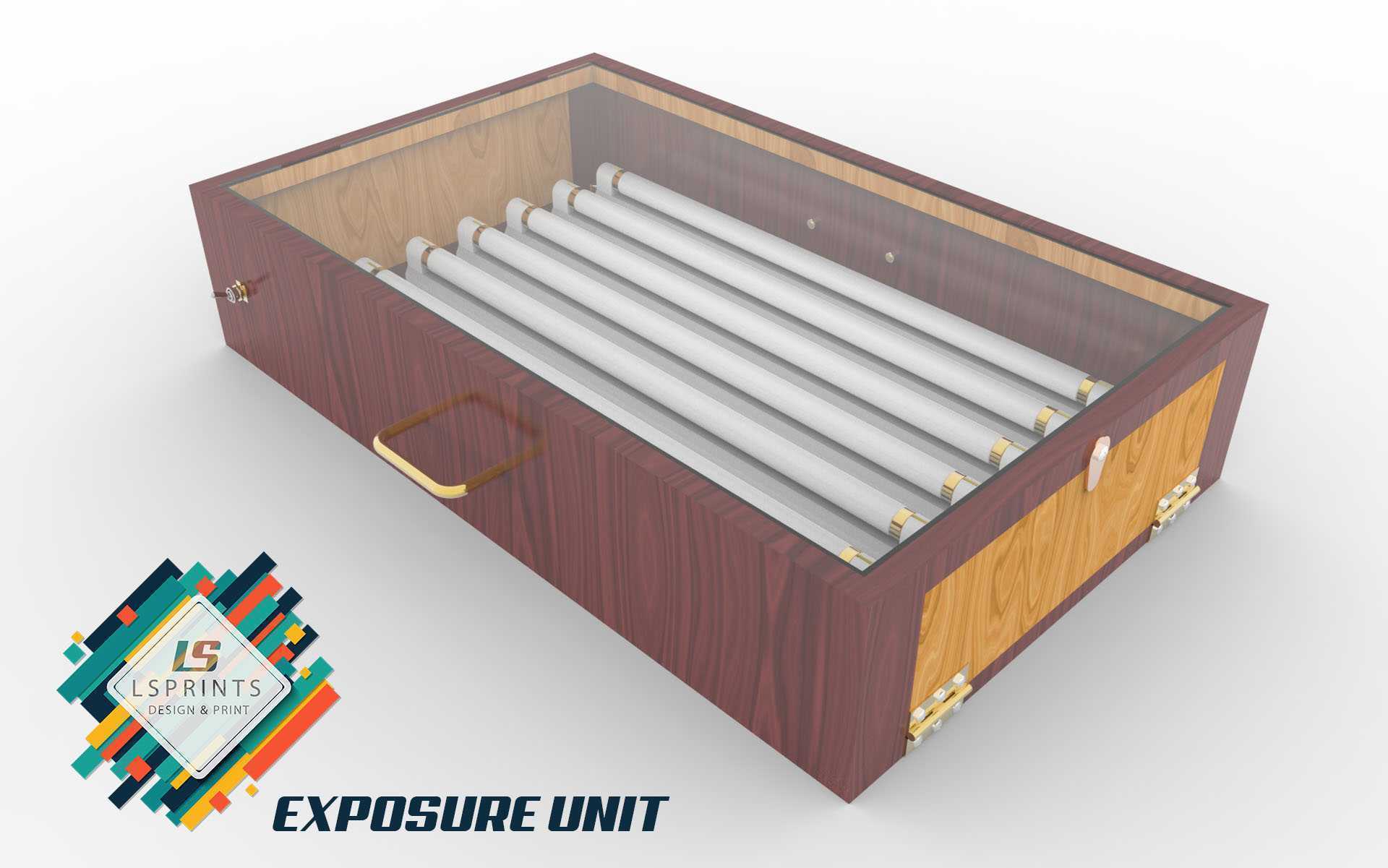

　　光源排布是该设备结构设计的核心部分，箱体内腔平行排布多根紫外曝光灯管，灯管两端采用弹性卡座固定，单根灯管损坏时可直接从侧面抽出更换，无需拆解整个箱体内部结构；相邻灯管的间距经过反复校核，确保网版放置平面的光照均匀度偏差控制在5%以内，避免出现同一网版上不同位置感光胶固化程度不一致的问题，减少后续印刷过程中网版漏墨、图文脱层的不良率。灯管与网版放置面的距离预留了可微调的安装空间，可根据不同厚度、不同目数的网版，调整光源与网面的间距，匹配不同感光胶的曝光参数要求，适配从100目到420目不同规格丝网的曝光作业需求。

　　设备的安装边界设计充分考虑了车间的空间利用需求，整体外形为规整长方体结构，底部无突出的外置部件，可直接放置在常规工作台面上使用，不需要额外制作专用安装机架；箱体后侧预留了走线槽与电源接口位置，外接线路可沿工作台边缘排布，不会占用网版取放的操作空间。网版放置区域采用下沉式定位结构，放置网版时可直接靠紧定位边，无需每次调整网版位置，减少作业过程中的对位辅助时间，单批次网版曝光的作业效率可提升15%左右。

　　从结构可靠性角度考量，箱体的拼接位置全部采用嵌入式榫卯结构配合密封胶填充，长期使用过程中不会出现板材变形、接缝漏光的问题；灯管的供电线路全部隐藏在箱体夹层内部，与反光区域完全隔离，避免长期受紫外光线照射导致线路老化破损，提升设备的长期使用稳定性。设备的上掀盖采用透明防紫外亚克力板材作为观察窗，作业过程中无需打开箱盖即可观察内部灯管的工作状态，同时可阻隔99%以上的紫外光线透出，兼顾作业观察需求与操作安全性。

　　在实际生产适配性上，该设备的内腔尺寸可覆盖常规最大幅面为600mm*800mm的网版曝光作业，完全满足多数中小批量丝印加工的网版制作需求，相比大型立式曝光设备，占用空间减少60%以上，设备预热时间更短，小批量打样作业时的能耗更低。箱体内部预留了真空吸附的安装扩展位，后续如果需要升级为真空曝光模式，可直接在原有结构基础上加装真空吸附组件，不需要重新制作箱体结构，降低设备升级改造成本。针对丝印车间常见的粉尘、油墨挥发物环境，设备的所有电气接口都做了密封处理，可避免粉尘进入电气部件导致的接触不良问题，日常维护仅需定期擦拭内部反光层、检查灯管老化状态即可，维护操作无复杂拆装步骤，一线作业人员经过简单指引即可完成日常保养工作。
