养蜂用喷射式烟熏器创意造型设计

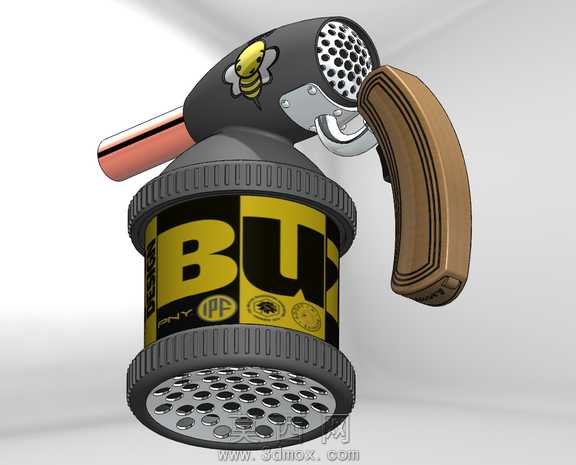

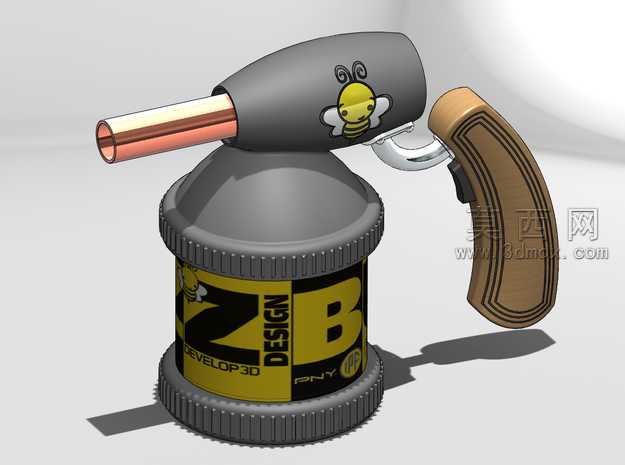

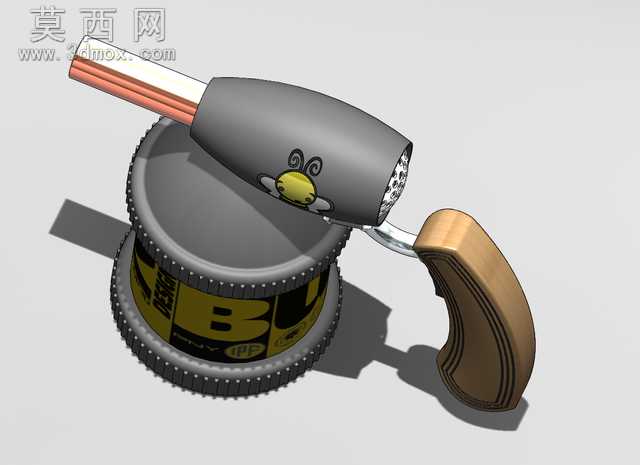

本作品为养蜂作业使用的喷射式烟熏器三维建模设计，整体采用手持喷枪式的造型结构，区别于传统烟熏器的粗放外观，兼顾实用功能与视觉辨识度。建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先拆分整体为储料罐体、喷射枪头、握持手柄、触发扳机、金属喷管五大核心部件，对罐体上下边缘的防滑滚花纹理做等距阵列特征建模，保证滚花的齿距均匀、边缘过渡顺滑，还原真实五金件的防滑结构细节。枪头部分做圆润曲面过渡建模，表面预留蜜蜂卡通标识的贴合区域，喷管采用薄壁拉伸特征构建，还原紫铜金属管的薄壁结构与管口斜切造型。握持手柄采用仿木纹握把的曲面造型，通过多组放样曲面构建符合人体工学的握持弧度，表面的环形防滑凹槽采用扫描切除特征完成，保证凹槽深度均匀、走向贴合手柄曲面。扳机部分做金属弯管结构建模，还原扳机与枪身的铰接活动间隙，还原真实结构的活动逻辑。材质渲染阶段，罐体主体采用哑光深灰硬质塑料材质，调整粗糙度参数模拟工程塑料的磨砂质感，罐身标签区域做黄黑撞色的贴图材质，还原标识的印刷质感；喷管赋予紫铜金属材质，调整金属度与反射参数，还原铜材温润的金属光泽与轻微氧化质感；手柄部分赋予仿胡桃木材质，调整木纹纹理走向与凹凸参数，模拟实木握把的纹理触感；扳机部分赋予亮面镀铬金属材质，提升部件的视觉层次。设计思路上打破传统养蜂烟熏器的简陋外观，将日常喷枪的成熟握持结构与养蜂烟熏功能结合，在保证储料空间、喷射角度符合养蜂作业需求的前提下，加入卡通蜜蜂标识强化产品的功能指向性，整体造型紧凑握持顺手，各部件的装配间隙预留合理，既可以作为养蜂工具的创新设计方案参考，也可作为创意五金产品的建模练习案例，模型同时导出STEP通用格式，可适配多类三维软件进行后续的结构调整与渲染优化。
