储罐通气系统用阻火装置结构设计

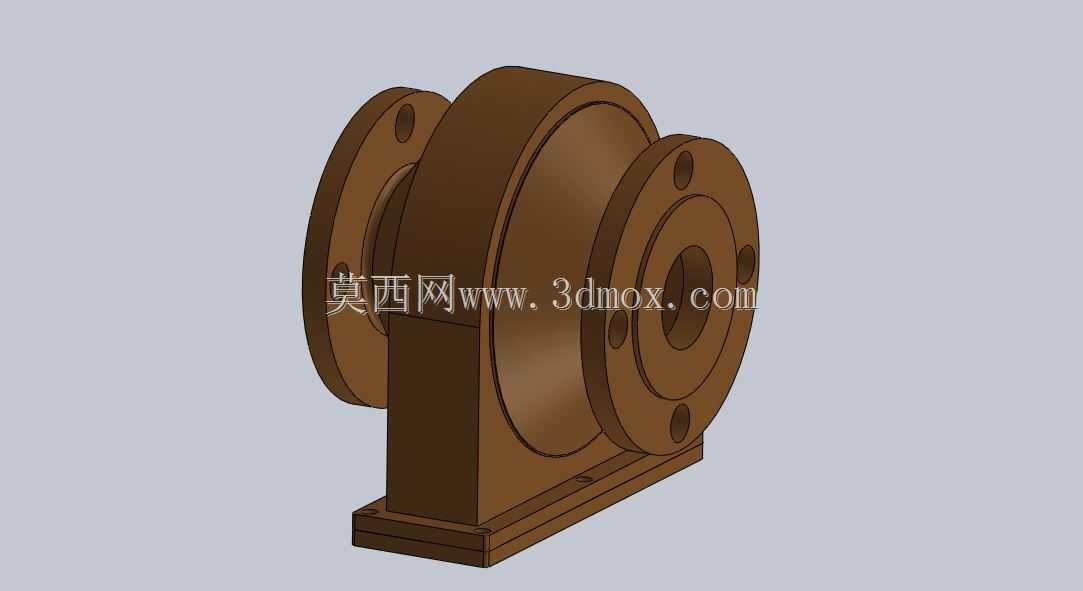

　　在石化储运、废气火炬处理这类涉及可燃气体输送的场景里，阻火器是装在通气支路、火炬管线上的核心安全部件，核心作用是阻隔外部火焰窜入存有易燃易爆气体的储罐、管网内部，或是避免管网内火焰蔓延至相邻设备段，和普通截断类阀门不同，它不需要人工操作启闭，长期处于通路状态，仅在火焰意外传导时依靠内部结构实现淬熄。这款阻火器采用双侧法兰对接结构，底部带一体式安装支座，适配储罐顶部通气阀的安装位，也可直接串接在火炬系统的水平管段上，安装时无需额外焊接过渡支架，支座上预留的螺栓孔可直接固定在储罐顶部的预埋安装板或是管廊支架上，能抵消部分管线振动带来的连接应力。从结构设计逻辑来看，双侧法兰的通径保持一致，可匹配同公称直径的工艺管线，

　　法兰盘上的螺栓孔采用均布设计，符合常规管法兰的连接尺寸规范，现场安装时不需要调整管线角度就能完成对接，降低现场配管的修改工作量。中间的阻火芯腔采用加厚壳体设计，可承受火焰淬熄瞬间产生的局部压力冲击，避免壳体变形导致密封失效，壳体与两侧法兰采用一体铸造成型后再做机加工，减少拼接焊缝带来的泄漏风险。实际应用中，这类阻火器常配套储罐的通气阀使用，当储罐进行进料、出料作业时，罐内呼出或吸入的气体可顺畅通过阻火芯，不会影响储罐的正常呼吸泄压，一旦外部出现明火，或是管网内出现回火，火焰进入阻火芯的狭小通道后会被快速分割成细小的火焰单元，通过通道壁的换热作用快速降低火焰温度，使燃烧反应无法持续传递，实现阻火功能。

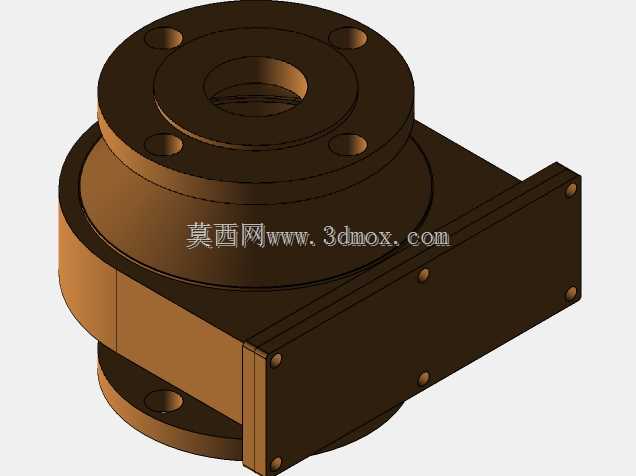

　　设计时特意将阻火芯的检修端设置在壳体侧面，日常维护时不需要拆卸两侧的管线连接法兰，仅需拆开侧面的压盖就能取出阻火芯进行清理或更换，大幅降低运维的拆装工作量。安装边界上，双侧法兰的端面间距控制在常规管线安装的预留尺寸范围内，底部支座的安装孔距适配多数储罐顶部的安装位尺寸，不需要额外抬高或降低管线就能完成装配，法兰密封面采用凸面结构，搭配常规的非金属垫片就能满足中低压工况的密封要求，不需要定制特殊密封件。在火炬系统应用场景中，这款阻火器可安装在火炬头与火炬总管的连接位置，避免火炬熄灭时外部空气倒吸形成爆炸性混合物，或是火炬回火时火焰窜入下游管网，壳体的材质选用铸铜材质，具备较好的抗腐蚀性能，可适应含硫废气、潮湿排放气的工况，

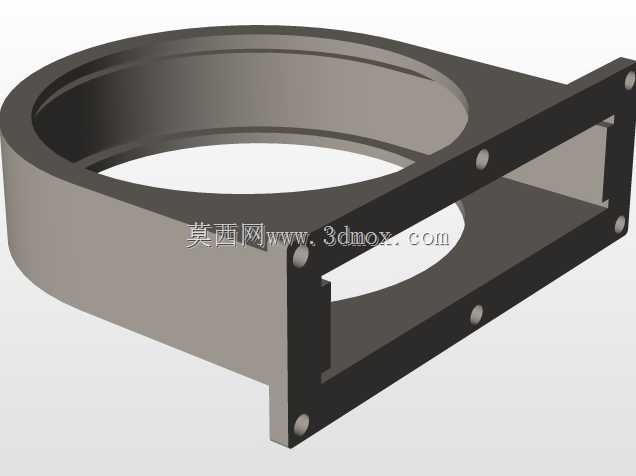

　　不会因为长期接触腐蚀性介质出现壳体锈蚀剥落的问题。不同于管道上的阻火阀门，这款阻火器的流道设计采用直通式结构，气体通过时的压力损失极小，不会因为加装阻火器导致储罐通气不畅，或是火炬系统的排放背压过高，在吹扫作业工况下，低流速的吹扫气体可顺畅通过阻火芯，将管网内的残留可燃气体置换干净，不会出现吹扫气阻的问题。结构建模时，所有连接部位的圆角、倒角都按照实际铸造工艺要求做了处理，避免出现尖锐棱角导致的应力集中，法兰盘上的螺栓孔位置度严格按照管法兰标准设定，可直接对接标准管线配件，底部支座的加强筋与壳体做了圆弧过渡，可承受安装时的螺栓锁紧应力，以及运行过程中的管线振动载荷，不会出现支座断裂的问题。
