建筑周边太阳辐射热效应仿真分析模型

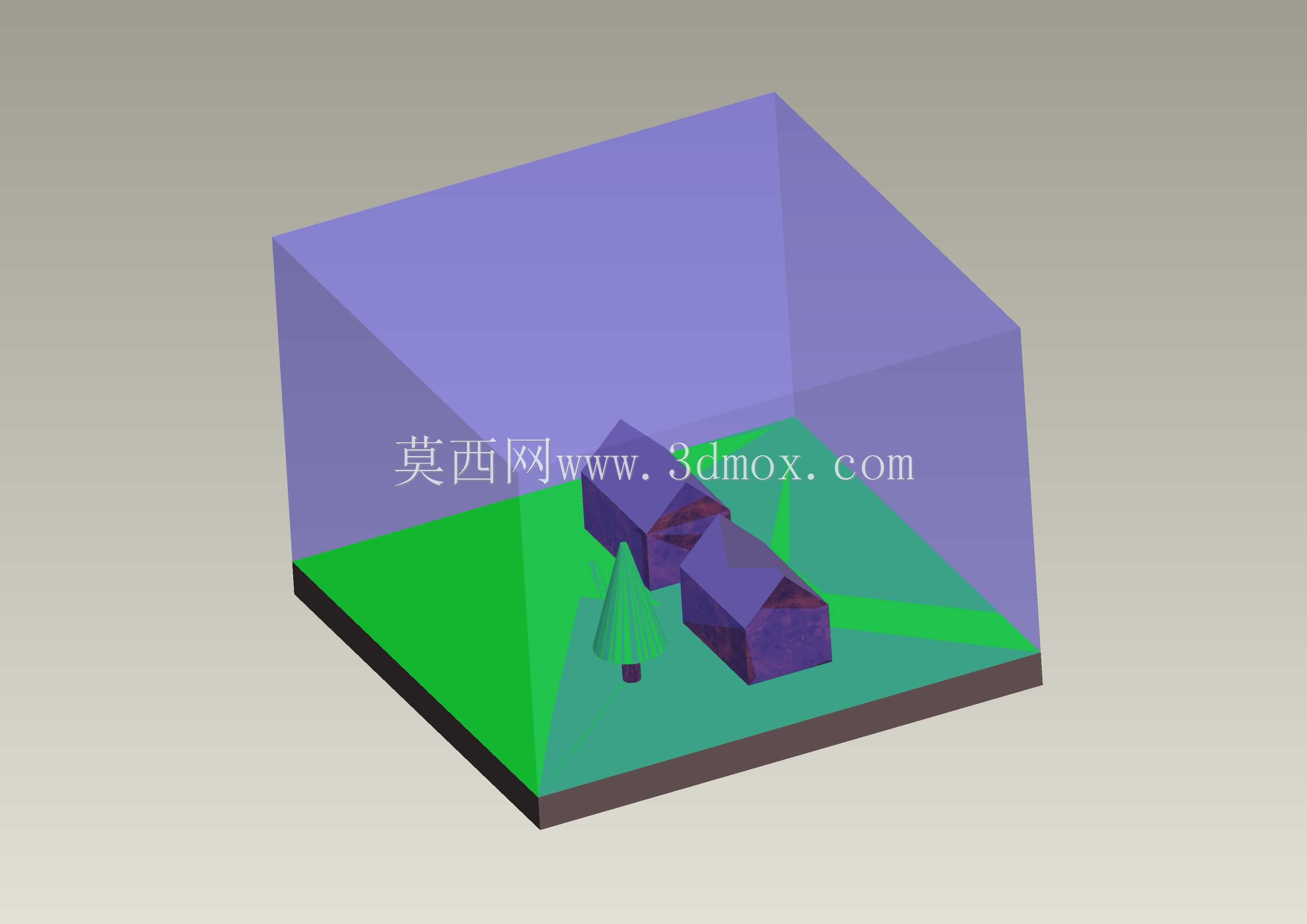

　　在建筑热工设计、户外设备热防护设计领域，太阳辐射带来的热增益是不可忽略的边界条件，很多户外布置的传感设备、电气箱体、建筑围护结构的热负荷计算，都需要先明确不同几何构型下太阳辐射的实际热流分布规律，避免因热应力集中、局部过热导致设备失效或者建筑能耗超标。这个仿真模型搭建了典型的户外建筑群简化构型，包含不同高度的矩形建筑体块、锥形构筑物，统一布置在平整的地面基座上，完全还原了户外开阔场地的遮挡关系，可直接用于验证不同太阳高度角、不同方位角下的辐射热流分布规律。从模型的几何边界来看，所有构筑物的边缘都做了符合工程实际的直角过渡，没有额外的圆角或者装饰性结构，保证仿真计算时网格划分的规整性，减少不必要的网格数量，降低计算资源消耗；

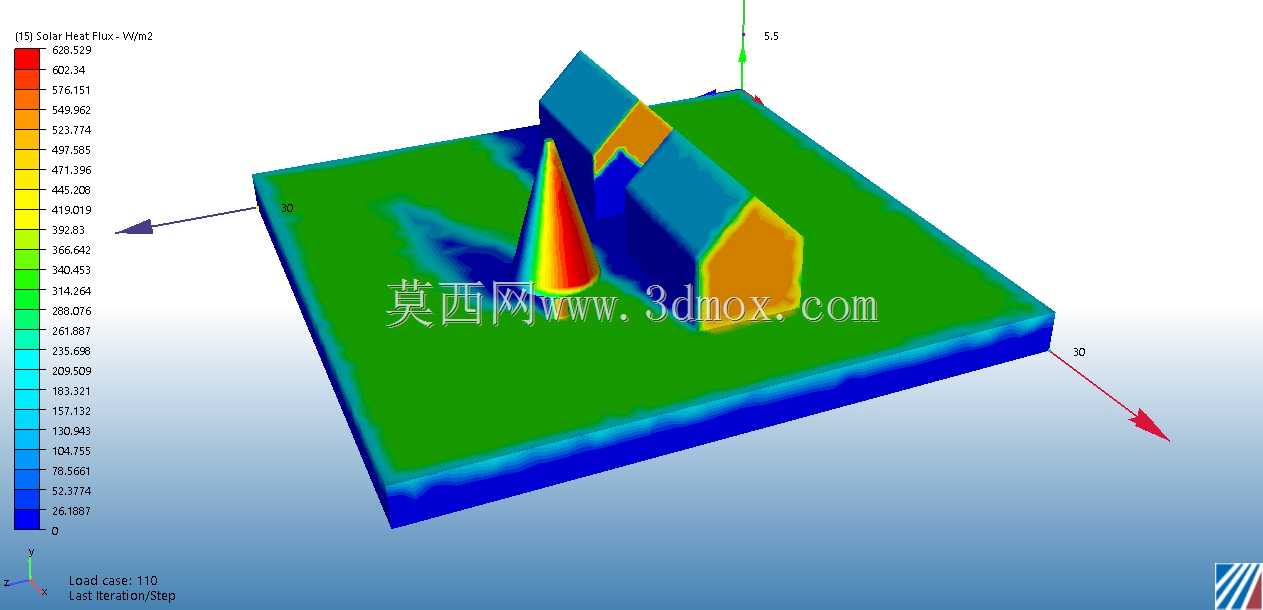

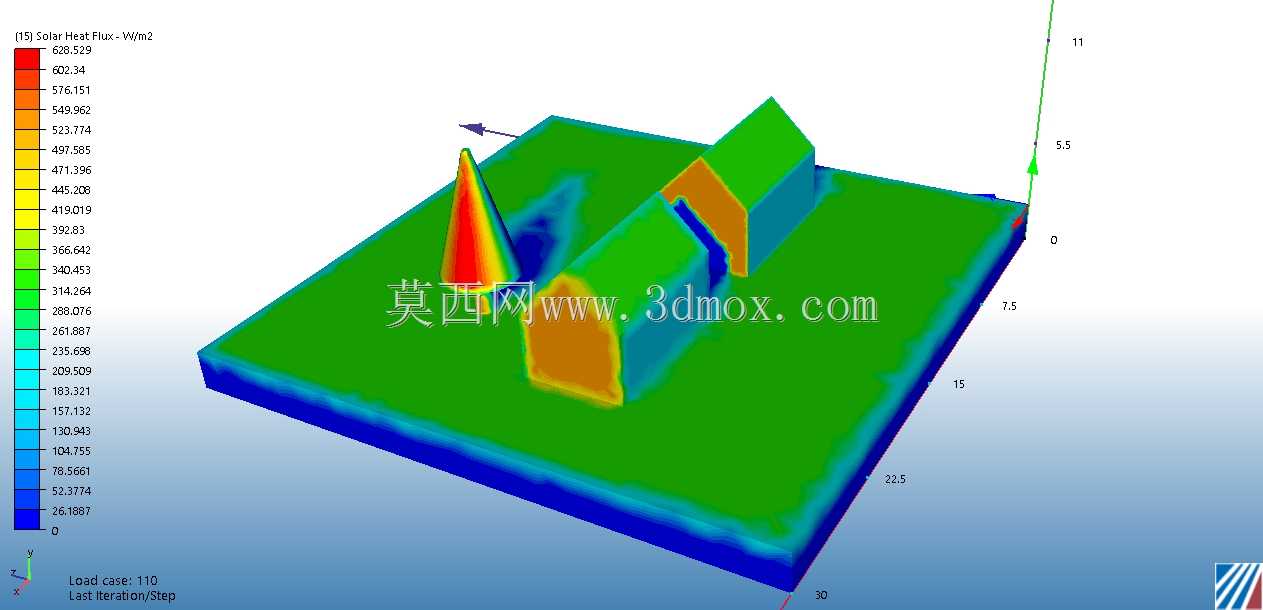

　　地面基座的尺寸向外延伸了足够的边界，避免计算域边缘的回流影响构筑物周边的辐射换热结果，符合CFD仿真计算中对计算域边界的通用要求，即外边界距离核心研究对象至少3倍以上的特征高度，保证来流与辐射边界的充分发展。模型的核心功能是直观呈现不同构筑物表面、地面区域接收的太阳辐射热流密度差异，从云图分布可以看到，无遮挡的地面区域热流密度处于较高区间，被建筑阴影覆盖的区域热流密度明显降低，而锥形构筑物因为迎光面角度随高度变化，表面热流呈现连续的梯度分布，建筑的侧墙因为朝向差异，接收的辐射量也有明显区别，这些结果可以直接指导户外传感器的安装点位选择——比如对温度敏感的光电类传感器，要避开热流密度过高的迎光垂直面，

　　尽量选择阴影覆盖区域或者热流梯度平缓的位置安装，减少太阳辐射带来的测温误差，避免传感器内部元件长期处于高温环境下加速老化。在设计思路上，这个模型没有采用复杂的真实建筑外形，而是用最基础的几何特征体来还原遮挡关系，核心是为了控制变量，在做辐射换热仿真时，几何特征越简洁，越容易排查网格、边界条件设置带来的计算误差，适合作为仿真入门的验证模型，也可以作为复杂城市场景辐射仿真的简化子模块，直接嵌套到更大尺度的城市热岛效应仿真计算中。从安装边界的角度参考，模型里的构筑物高度比例符合普通低层民用建筑与户外小型设施的常规尺寸比例，锥形构件的高度约为旁边矩形建筑高度的三分之二，建筑之间的间距约为建筑高度的1.2倍，这个间距刚好是冬至日太阳高度角下前排建筑刚好遮挡后排建筑底层的临界间距，对应实际工程里的建筑日照间距要求，模型里的热流分布结果可以直接为同比例下的户外设备布置提供参考，比如在建筑侧面安装光伏板、气象传感器、环境监测设备时，可以根据热流云图的分布，选择辐射量合适的安装高度与朝向，既保证光伏设备的发电效率，也避免传感设备因为过度暴晒出现测量偏差。另外，这个模型的几何结构完全参数化，所有体块的尺寸、位置都可以根据实际项目场景调整，比如替换成不同高度的厂房、不同形状的户外设备基座，只需要调整对应几何参数就可以快速生成新的计算模型，不需要重新搭建整体框架，大幅提升前期仿真建模的效率。在实际工程应用中，

　　这类太阳辐射仿真结果还可以用于建筑围护结构的隔热层设计，根据不同墙面的热流密度差异，针对性调整不同朝向的隔热层厚度，在热流密度高的迎光面增加隔热层厚度，在背阴面适当降低隔热标准，平衡建造成本与隔热效果；对于户外布置的电气柜、传感器箱体，也可以根据热流分布结果，在高热流区域增加遮阳板或者隔热涂层，降低箱体内部的温升，保证内部电子元件的工作温度处于额定范围内。模型里的地面部分也做了统一的材质属性简化，默认采用普通混凝土地面的辐射吸收率参数，实际使用时可以根据场地的实际材质，比如沥青地面、草地、透水砖地面，调整对应的辐射吸收率与反射率参数，得到更贴合实际场景的计算结果。需要注意的是，这个模型的仿真结果是基于晴朗无云的理想天气条件，实际应用中如果需要考虑云层遮挡、大气透明度变化的影响，可以在边界条件中调整太阳辐射的入射强度，对应不同天气工况下的热流分布，满足不同项目的计算需求。
