V型六缸内燃机曲柄活塞传动结构展示

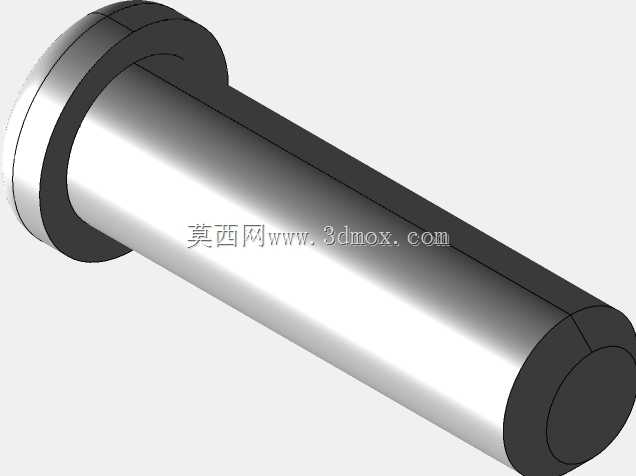

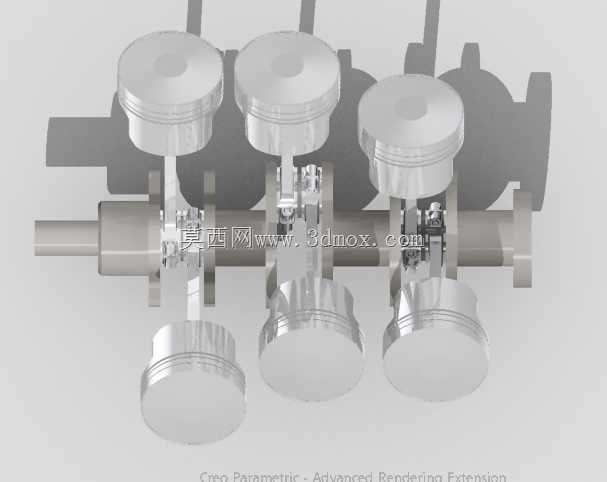

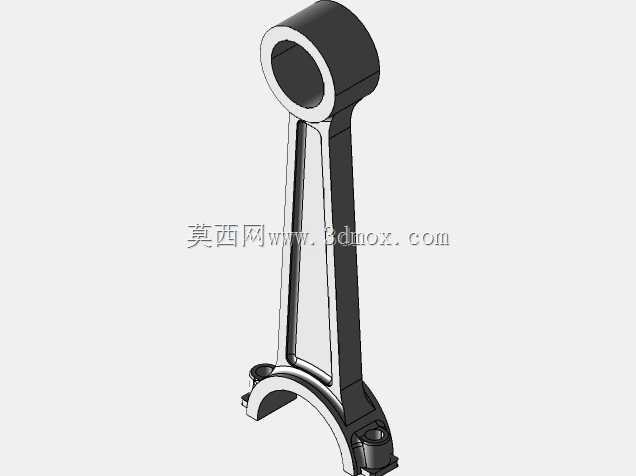

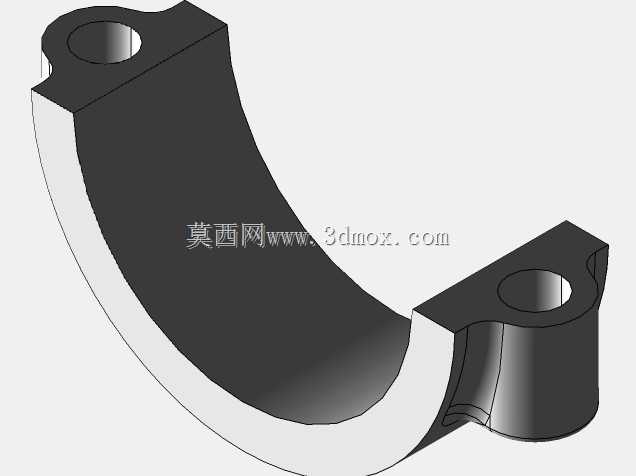

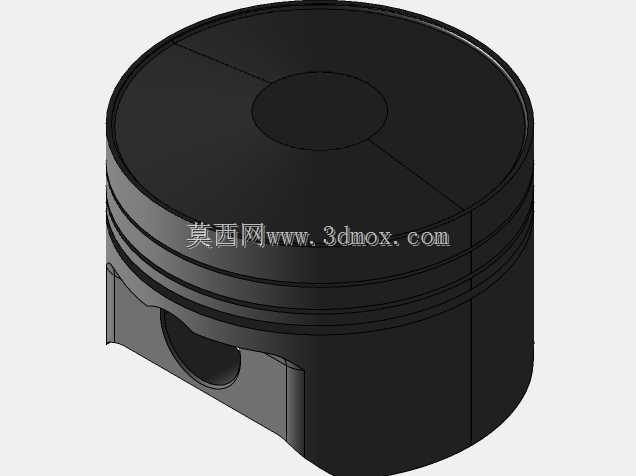

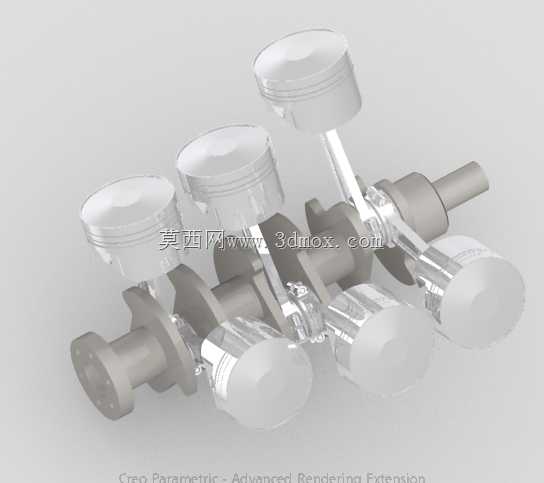

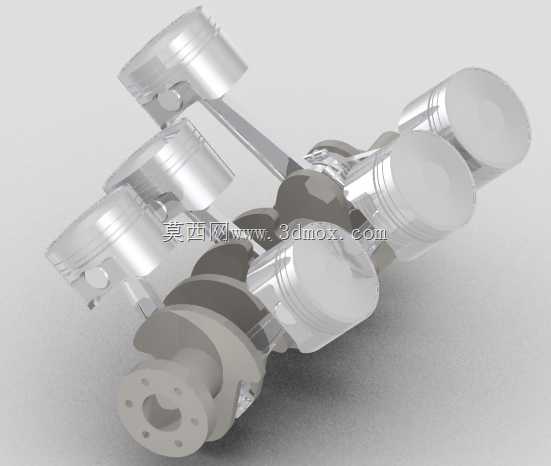

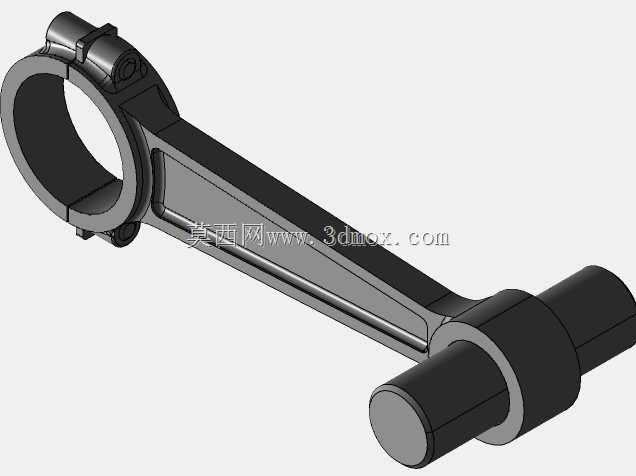

　　这套V型六缸动力单元的核心传动结构，在乘用车辆、小型船舶动力、固定式发电机组的动力匹配场景中应用广泛，区别于直列排布的动力结构，V型夹角的缸体排布能在压缩整机轴向尺寸的同时，平衡一阶与二阶往复惯性力，降低高转速工况下的整机振动幅值。从结构功能来看，这套模型完整还原了活塞组、连杆组件、曲轴总成的配合关系：活塞部分采用平顶燃烧室适配结构，环槽位置预留了气环、油环的安装空间，活塞销座处的加强筋设计对应了爆发冲程下的载荷传递路径，能直观展现燃气推力如何通过活塞顶面传递至活塞销，再经由连杆转化为曲轴的旋转扭矩。连杆采用斜切口大头设计，适配V型缸体的错位排布需求，杆身的工字型截面在保证抗弯抗扭刚度的同时，尽可能降低了往复运动件的质量，

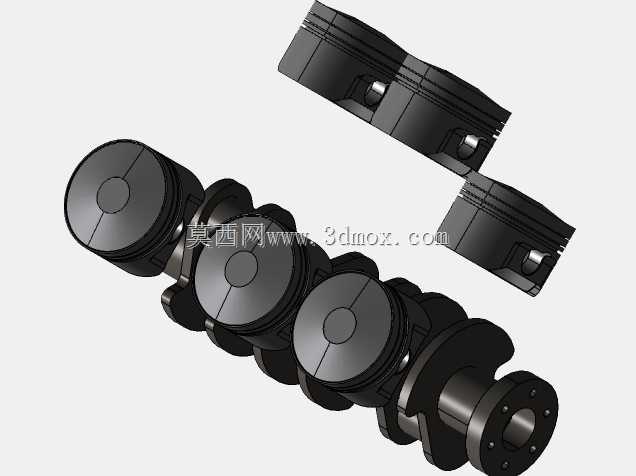

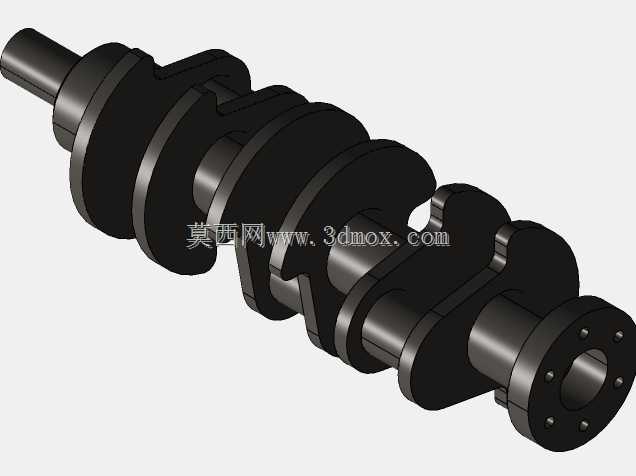

　　减少高转速下的惯性载荷。曲轴部分的六个曲柄销按照V型发动机的点火间隔角错位排布，平衡块的位置与质量经过匹配设计，抵消活塞连杆组往复运动产生的不平衡力矩，主轴颈的排布对应缸体主轴承座的安装位置，能清晰展示动力输出端的连接边界。在实际设计过程中，这类V6结构的尺寸边界需要严格匹配舱体安装空间：缸体夹角通常设置为60度或90度，60度夹角的结构更适合横置前驱车型的动力舱布局，轴向长度更短，能给变速箱、悬挂结构留出更多布置空间；90度夹角的结构则更适配纵置后驱平台，曲轴平衡设计难度更低，运转平顺性表现更优。安装边界方面，曲轴前端的带轮安装位、后端的飞轮连接法兰都在模型中有所体现，能直观看到前端轮系驱动附件、后端传递动力至传动系统的接口位置，

　　活塞在上止点、下止点的行程位置也做了动态展示，能清晰观察不同缸体的冲程相位差，理解点火顺序如何保证动力输出的连续性。从工程应用的角度看，这类结构模型能帮助设计人员快速梳理曲柄连杆机构的运动干涉风险：比如连杆在曲轴回转过程中与缸筒内壁的最小间隙、活塞在上止点位置与气门的避让距离、曲轴平衡块旋转时与缸体曲轴箱内壁的安全间隙，这些参数在前期三维建模阶段完成校核，能大幅减少后续样机试制阶段的整改成本。不同于整机外观模型，这套结构模型省略了缸盖、配气机构、附件系统等外围部件，将核心传动副的配合关系完全裸露，能让从业者更直观地理解内燃机动力输出的核心逻辑：四个冲程的循环过程中，不同缸体的活塞交替推动曲轴旋转，

　　通过多缸交替做功抵消单个缸体做功的动力间断，让扭矩输出更平顺。在教学与结构验证场景中，这类模型还可以用于运动仿真分析，通过给曲轴施加旋转驱动，能模拟不同转速下活塞的运动速度、加速度变化，校核连杆的摆动角度范围，验证活塞销、连杆轴瓦的载荷分布是否在材料许用应力范围内，为后续的零部件强度计算、润滑系统设计提供直观的参考依据。实际选型匹配过程中，这类V6结构的动力参数覆盖范围较广，小排量机型多用于中端乘用车型，兼顾动力输出与燃油经济性，大排量机型则可用于高性能车辆、轻型船舶动力，通过调整缸径、行程参数匹配不同的动力输出需求，而曲柄连杆机构的核心结构逻辑始终保持一致，这套模型所展现的结构关系，是所有往复式V型六缸内燃机的核心设计基础。
