乘用车空气动力学流场仿真分析数模

　　在乘用车正向开发流程中，空气动力学性能是决定整车能耗、高速行驶稳定性、风噪水平的核心指标之一，这套数模完整还原了常规三厢家用乘用车的外流场仿真计算域，可直接用于前期气动方案的迭代验证。从实际工程应用场景来看，该数模覆盖了整车开发阶段的多类验证需求：在概念设计阶段，可通过调整车身型面曲率、前脸进气格栅开口比例、后视镜安装位置、尾翼倾角、底盘护板覆盖范围等结构，快速计算不同方案的风阻系数、升力系数、前后轴升力分配值，为造型部门提供可量化的工程约束，避免造型方案定稿后出现气动性能不达标需要大规模返工的问题；在样车试制前的虚拟验证阶段，可基于该数模分析车身表面的压力分布云图，定位气流分离区的具体位置，比如A柱后方的涡流区、车尾的湍流尾迹区、轮腔内部的乱流区域，针对性优化局部结构，比如调整A柱的圆角过渡、优化尾灯处的型面收尾角度、增加轮腔导流板、平整底盘凸起结构，在不改动整体造型风格的前提下降低整车风阻。

　　从设计思路来看，这套数模的几何处理完全贴合CFD仿真的工程规范，车身外表面做了连续的曲率检查，不存在微小的几何缝隙、重叠面、尖锐碎面，避免仿真计算时出现网格负体积、局部计算发散的问题；计算域的设置完全满足行业通用的仿真标准，入口设置在车头前方5倍车长位置，出口设置在车尾后方10倍车长位置，计算域总宽度为7倍车宽，总高度为5倍车高，确保气流在到达车身前充分发展，车尾的尾迹流场能够完整模拟，不会出现边界反射影响计算精度的问题。车轮部分采用了旋转壁面的仿真设置，还原真实行驶状态下轮胎转动对周围流场的扰动，轮胎与地面接触区做了平面化处理，避免网格划分时出现极小角度的单元影响计算效率。

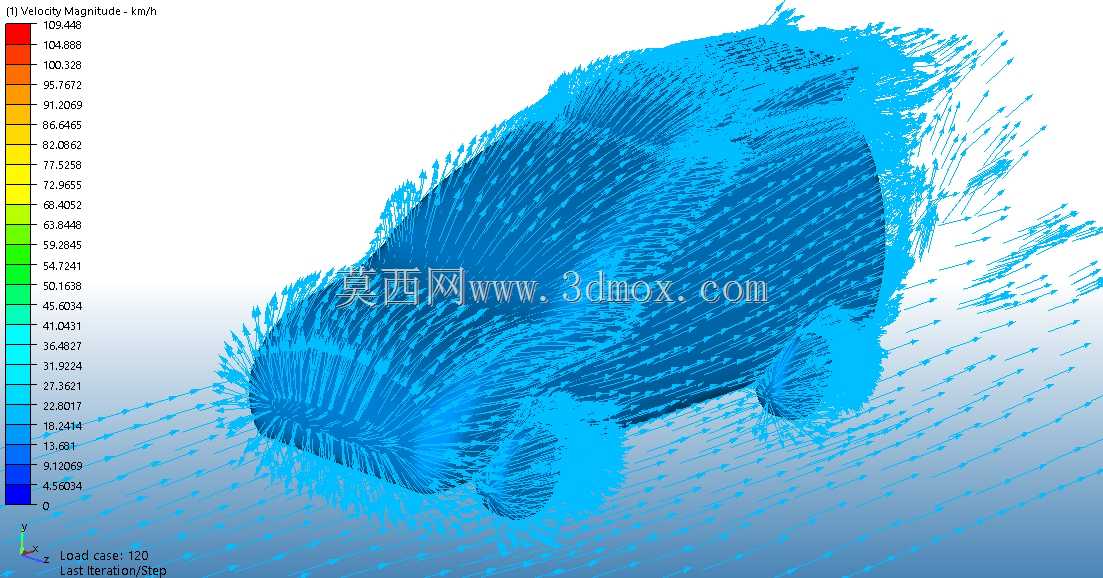

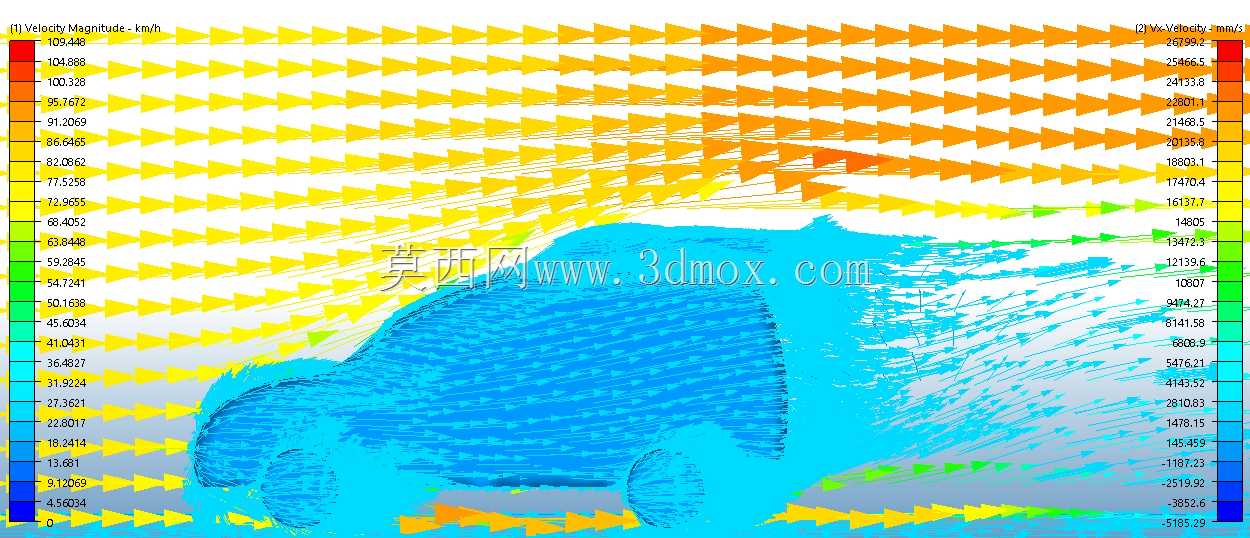

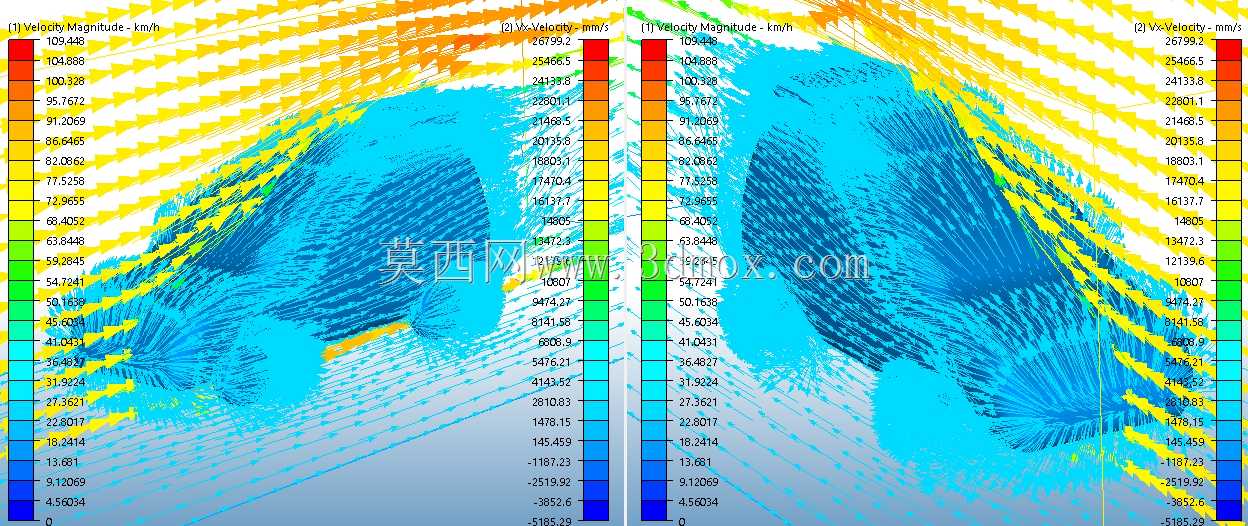

　　从功能特性来看，数模中预置了速度矢量场的显示配置，可直观呈现不同车速下车身周围的气流流动方向与速度梯度，图中展示的120km/h时速下的流场矢量，能够清晰看到车头正碰区的气流滞止、气流沿引擎盖向上流动、在车顶加速后向车尾扩散、车身侧面气流沿车门向后流动、轮腔位置气流被轮胎扰动形成局部涡流的完整流动状态，可直接用于气动方案的评审展示，也可作为基础数模拓展更多仿真工况，比如添加侧风干扰工况模拟高速横风下的车身受力变化，添加降雨工况模拟雨水在车身表面的流动轨迹，为雨刮器布置、车身排水槽设计提供参考依据。

　　在安装与边界适配层面，数模的车身坐标系完全遵循整车设计的通用规范，X轴沿车身纵向指向车尾，Y轴沿车身横向指向驾驶员右侧，Z轴垂直向上，坐标原点设置在前轴中心的地面投影点，可直接对接整车总布置数模，不需要额外做坐标转换；车身外表面的所有安装特征，比如后视镜安装座、门把手、车顶行李架安装点、前后保险杠的安装卡扣位置都做了简化保留，在做局部结构优化时可直接匹配周边件的安装边界，不会出现优化后的结构与周边件干涉的问题。针对不同仿真精度需求，数模的几何面可直接导入各类前处理软件进行不同尺度的网格划分，做快速方案迭代时可采用较粗的面网格缩短计算周期，做最终方案验证时可对气流分离区、车身表面边界层区域做网格加密，获得更高精度的计算结果。

　　在实际工程使用中，这套数模还可用于验证不同气动附加装置的实际效果，比如在车尾添加不同尺寸的扩散器、在车头添加不同角度的扰流板、在后视镜底座添加导流结构，通过对比加装前后的流场变化与气动力系数，筛选出性价比最高的优化方案，避免盲目加装气动部件反而增加风阻的问题。同时，流场分析的结果还可直接对接热管理仿真，将车身表面的对流换热系数映射到热管理模型中，提升机舱散热、空调系统性能仿真的计算精度，实现多物理场的耦合验证。
