啮合式直齿圆柱齿轮传动副结构设计

项目分类:齿轮 发布时间:2022-04-11 ID:604601
  • 啮合式直齿圆柱齿轮传动副结构设计
  • 啮合式直齿圆柱齿轮传动副结构设计
  • 啮合式直齿圆柱齿轮传动副结构设计

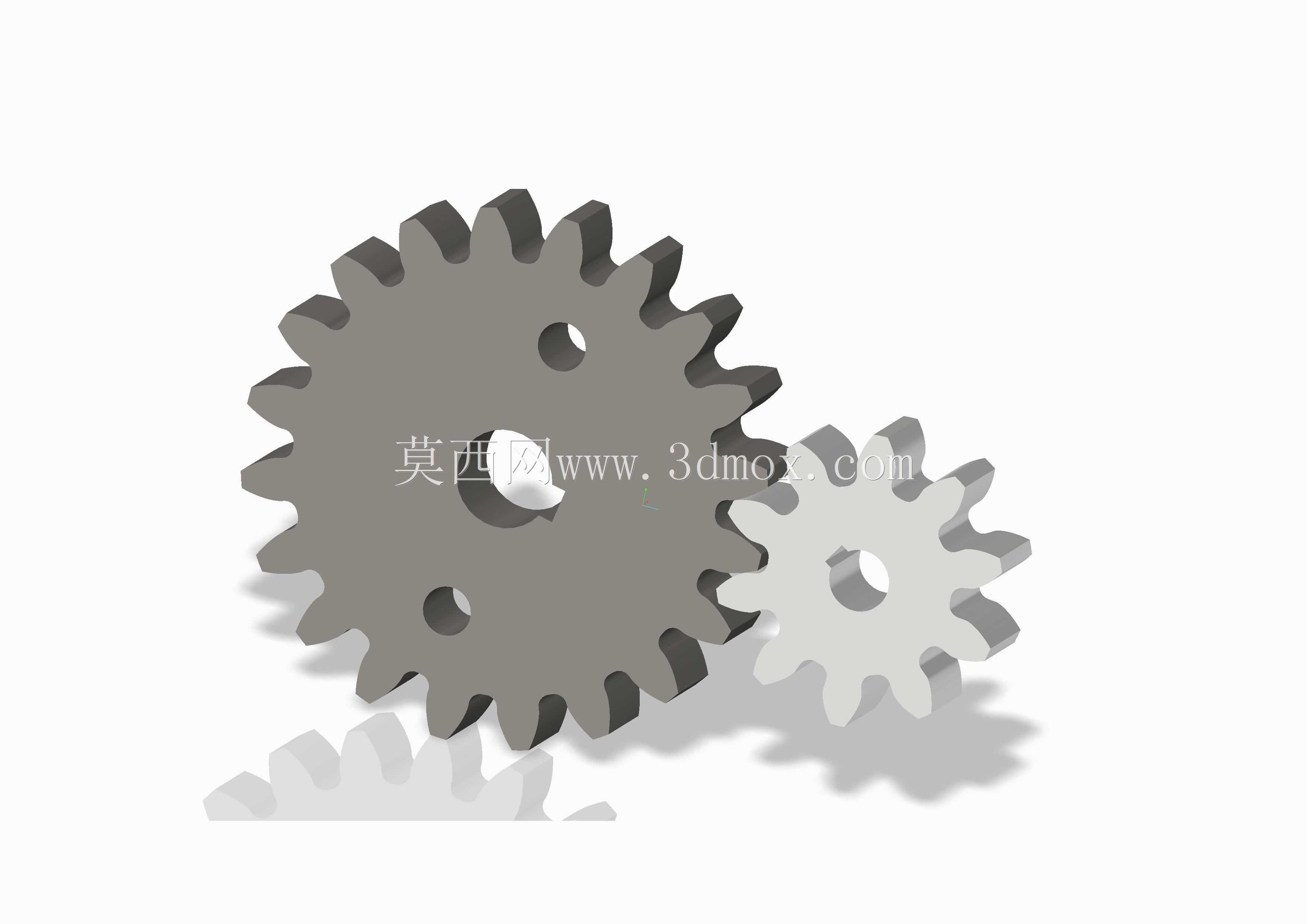

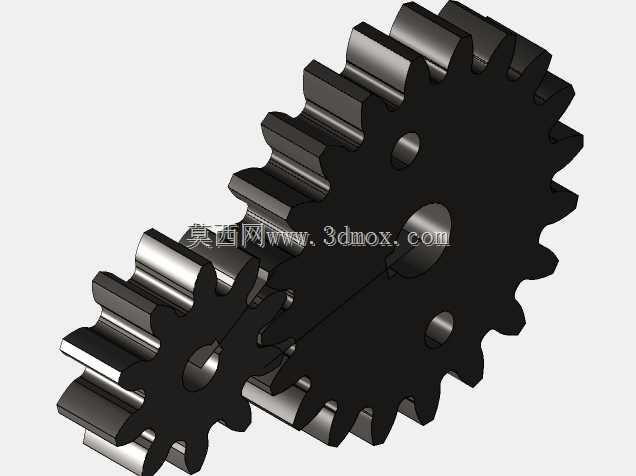

  这套齿轮传动副采用标准渐开线直齿圆柱齿形设计,主从动轮齿廓经过啮合干涉校验,运行过程中无卡滞、无齿面碰撞问题,可直接用于中小功率的平行轴动力传递场景。在轻工包装设备的送料辊驱动、小型输送线的动力分流、仪器仪表的示数调节机构中,这类齿轮副是最常用的动力传递单元,相比带传动它能保证精确的传动比,相比链传动它的运行噪音更低、传动平稳性更好,适合对传动精度有一定要求、安装空间紧凑的中低速工况。

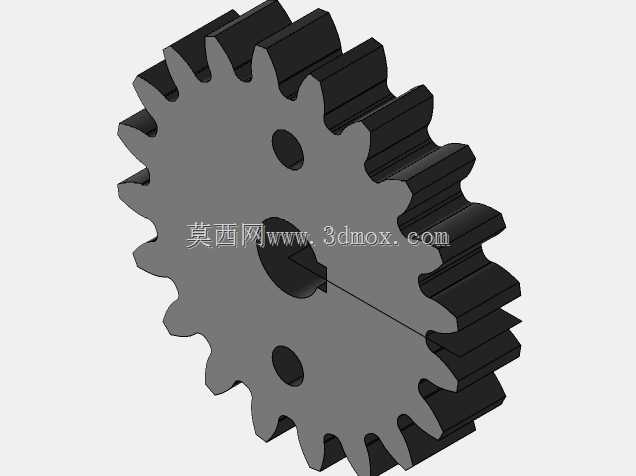

  设计阶段首先确定了传动比匹配关系,大齿轮作为主动轮时可实现减速增扭,小齿轮作为主动轮时可实现增速传动,齿宽系数选取符合通用机械设计规范,既保证足够的齿面接触强度,又避免齿宽过大导致的载荷沿齿向分布不均问题。齿轮中心孔采用标准键槽连接结构,可直接与对应直径的传动轴配合,端面的减重孔设计在不降低轮体结构强度的前提下,有效减少了轮体自重,降低了高速转动时的转动惯量,减少启停阶段的冲击载荷。

  齿形参数按照标准模数系列选取,齿顶高系数、顶隙系数均采用通用标准值,齿侧间隙预留了合理的装配公差余量,可补偿加工误差、安装同轴度偏差以及运行过程中的热膨胀量,避免运行过程中出现齿面咬死的问题。轮齿的过渡圆角经过优化,可有效降低齿根处的应力集中系数,提升轮齿的弯曲疲劳强度,延长齿轮副的使用寿命。

  安装边界方面,这套齿轮副的中心距公差按照IT7级精度控制,两轴的平行度公差需控制在允许范围内,否则会出现轮齿偏载、局部磨损加剧的问题。装配时需保证两齿轮的端面重合度符合设计要求,齿面接触斑点沿齿高、齿长方向的占比满足精度等级要求,可通过调整轴承座的安装位置实现啮合间隙的微调。实际应用中,齿面可根据工况需求选择不同的润滑方式,低速轻载场景可采用脂润滑,转速较高的场景可采用油浴润滑或者滴油润滑,合理的润滑可大幅降低齿面磨损,降低运行噪音。

  在小型自动化设备的工位切换机构、教学演示用的机械传动实训台、精密仪器的调节旋钮传动结构中,这类无碰撞啮合的齿轮副无需额外进行干涉校验,可直接导入装配体中使用,能有效缩短结构设计阶段的校验周期。轮体的三维结构完整还原了齿廓、键槽、减重孔、端面倒角等细节,装配过程中可直接进行干涉检查、运动仿真,验证传动过程中的运动轨迹是否与周边结构件存在冲突,也可直接用于生成工程图,导入加工模块生成数控加工程序,适配铣齿、滚齿等常见的齿轮加工工艺。

  不同于定制化的非标准齿轮,这套齿轮副的参数符合通用机械设计标准,备件替换性强,后期维护时无需单独开模定制,直接选用对应模数齿数的标准齿轮即可完成替换,降低设备的后期维护成本。轮体的结构设计兼顾了强度与轻量化要求,在传递额定扭矩的前提下,尽可能压缩了轮体的轴向尺寸,适合安装在空间紧凑的设备内部,不会与周边的机架、护罩、其他传动部件产生空间干涉。
