环形铝构件外部流场传热仿真分析

　　在工业热管理、电子器件散热、工业管道保温等诸多工程场景中，外掠固体构件的对流换热问题是结构设计与热性能校核阶段绕不开的核心计算环节，这类问题的计算精度直接决定了设备运行的温度冗余、材料选型合理性以及长期运行的可靠性。本次仿真针对横掠环形铝质构件的空气流动与传热过程开展，还原了常温空气以恒定流速横向冲刷高温环形构件的完整物理过程，能够为同类圆柱类、环形构件的外掠换热计算提供可复用的建模参考与边界设置逻辑。从实际工程应用来看，这类环形构件的外掠换热场景覆盖范围极广：小到电子设备内部的环形散热元件、温度传感器的金属保护套管，大到工业换热管束、架空热力输送管道、高温流体输送环形管路，都需要精准计算外部空气流动带来的对流换热量，

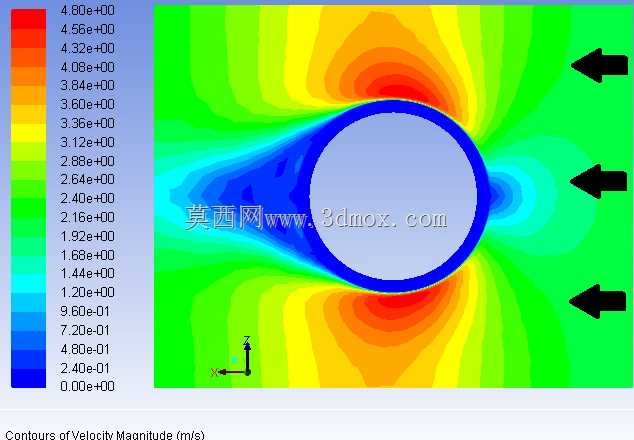

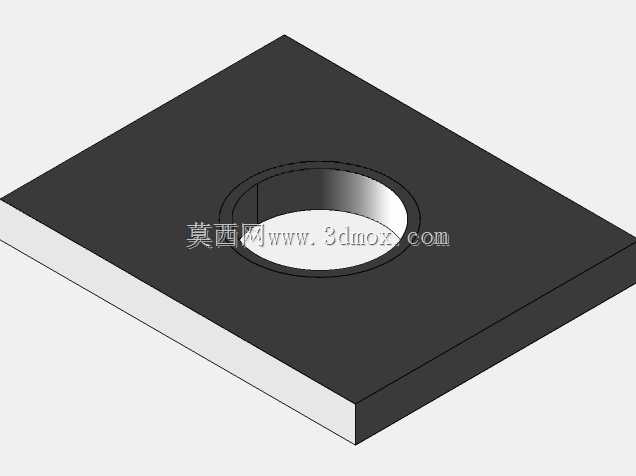

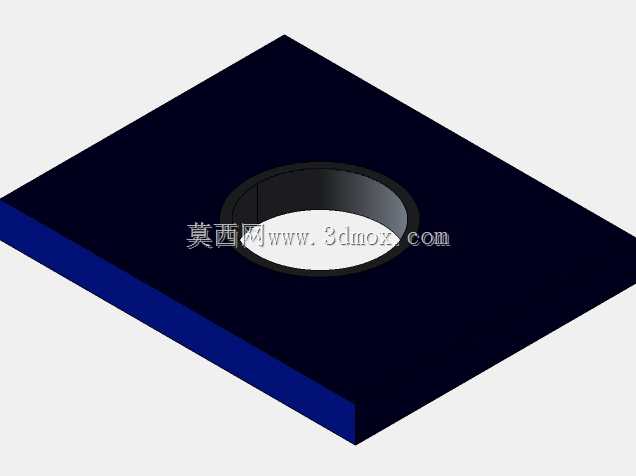

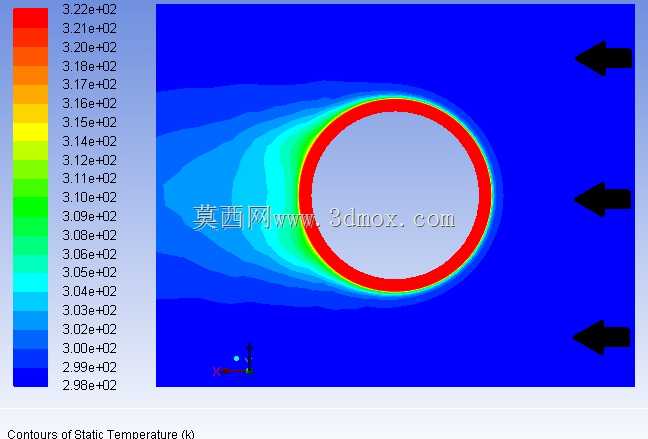

　　进而确定构件的稳态温度分布、表面热流密度以及沿流动方向的尾迹热影响范围，避免局部温度过高引发的材料性能衰减、密封件失效或者周边热敏元件工作异常。在建模思路上，本次仿真首先明确了固体域与流体域的划分逻辑，环形构件采用铝作为固体材料，充分还原金属铝高导热系数带来的内部温度均匀化特性，流体域选取足够大的外场空间，规避远场边界对构件周边流场、温度场的计算干扰，入口边界给定均匀来流速度与常温空气温度，出口采用自由出流边界，构件与空气接触的壁面设置流固耦合换热界面，给定对应对流换热系数的计算逻辑，同时考虑空气物性参数随温度的小幅变化，保证近壁面边界层的温度梯度、速度梯度计算精度。从流场计算结果来看，空气来流接触环形构件迎风面后，会沿构件环形壁面形成边界层流动，在构件两侧达到流速峰值，随后在背风侧形成流动分离，产生明显的尾迹涡旋区域，对应的温度场分布也和流场特征高度匹配：迎风面区域由于来流直接冲刷，边界层厚度薄，换热效率最高，壁面附近的温度梯度最大；沿环形壁面向两侧延伸，边界层逐渐增厚，换热效率逐步降低；背风侧由于流动分离形成涡旋，高温流体在尾迹区域滞留，形成沿流动方向延伸的高温尾迹区，温度从构件壁面逐步向远场空气衰减，和实际工程中观测到的横掠圆柱换热分布规律完全吻合。对于结构设计从业者而言，这类仿真模型的参考价值在于，能够直观呈现不同来流条件、不同构件材质、不同壁面温度下的换热特性，无需开展复杂的实物热测试即可快速评估构件的散热能力，

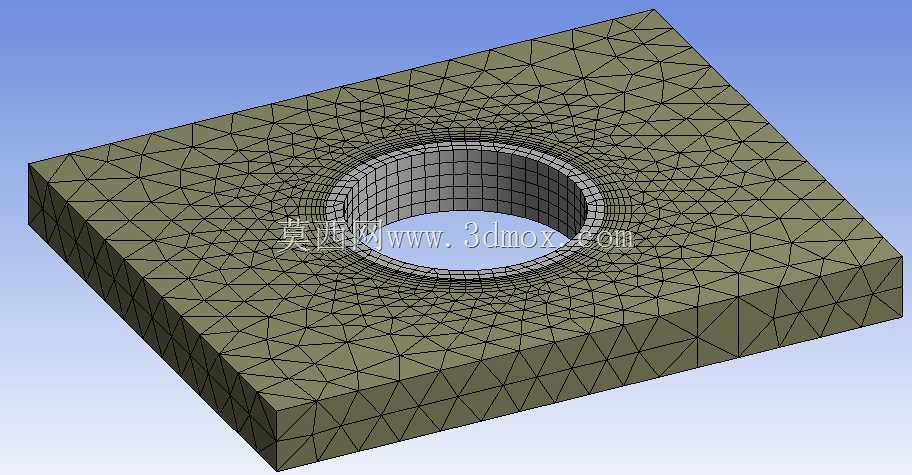

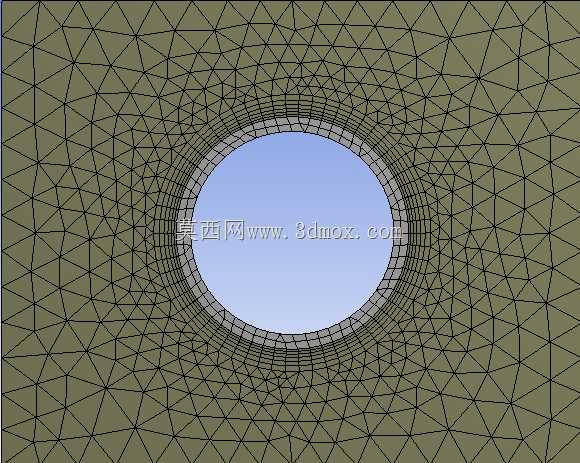

　　在传感器保护结构设计中，可以借助这类仿真结果优化保护套管的直径、安装朝向，降低气流冲刷带来的温度测量误差；在热力管道设计中，可以根据外掠换热的计算结果确定保温层的厚度与敷设范围，减少不必要的热量损耗；在电子散热设计中，可以根据环形散热元件的尾迹温度分布，合理规划周边热敏元件的安装位置，避开高温尾迹区的影响。在建模过程中需要特别注意近壁面网格的划分精度，边界层网格的厚度需要匹配所选湍流模型的y+要求，避免近壁面速度与温度计算出现偏差，同时流体域的远场边界需要设置在距离构件足够远的位置，一般取构件直径的15-20倍以上，防止边界约束过强导致流场计算失真；固体域的网格可以适当放宽尺寸要求，利用金属材料高导热性带来的内部温度均匀特性，

　　在保证计算精度的前提下减少整体网格数量，提升计算效率。从温度标尺的分布来看，本次仿真覆盖了从常温空气到高温铝构件的完整温度区间，能够清晰读取构件周边任意位置的温度数值，以及沿流动方向不同位置的热影响范围，设计人员可以直接提取壁面不同角度位置的热流密度数值，拟合得到对应工况下的平均努塞尔数，和经典传热学经验公式的计算结果做交叉验证，进一步校准仿真模型的边界设置与计算参数，保证后续同类场景计算结果的可靠性。这类外掠换热仿真的核心作用，是把抽象的对流换热过程转化为可视化的流场、温度场分布，让设计人员能够直观看到流动分离位置、尾迹影响范围、高温区域分布，跳出纯经验公式计算的局限性，尤其是在构件周边存在其他结构干扰、来流存在湍流度、构件表面存在特殊结构的非标准工况下，仿真计算的灵活性与准确性优势会更加明显，能够为结构热设计提供更具针对性的数据支撑。
