变角度传动万向节齿轮结构设计

　　在各类需要跨角度传递旋转动力的工业场景中，常规直齿圆柱齿轮仅能完成平行轴间的动力传输，一旦输入与输出轴存在空间夹角、或是传动过程中轴系角度会发生动态偏移，常规定轴齿轮组就会出现啮合卡滞、传动效率骤降、齿面偏磨严重的问题，万向节齿轮结构正是为解决这类变角度传动需求开发的核心传动部件。这类结构常应用在小型精密设备的角度调节传动链路、轻工机械的摆动动力输出端、教学演示用机械原理教具、以及部分需要在有限空间内完成非平行轴动力衔接的自动化设备工位上，相比传统的十字轴式万向节，齿轮式万向节的传动背隙更小，瞬时传动比波动控制更优，适合对传动精度有一定要求的中低负载场景。

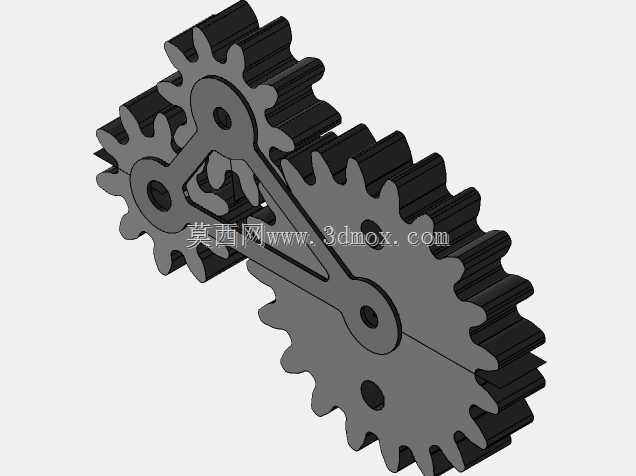

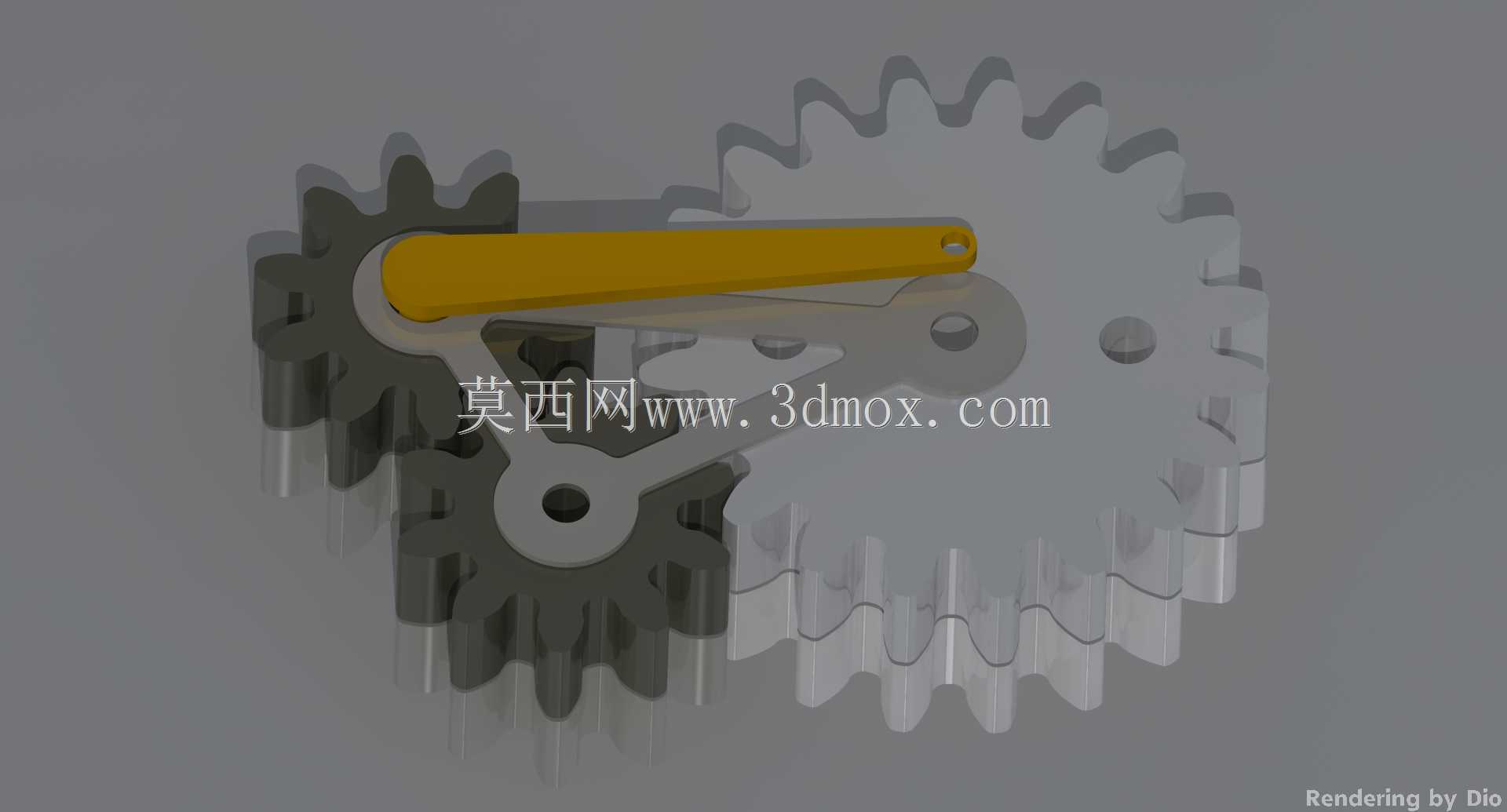

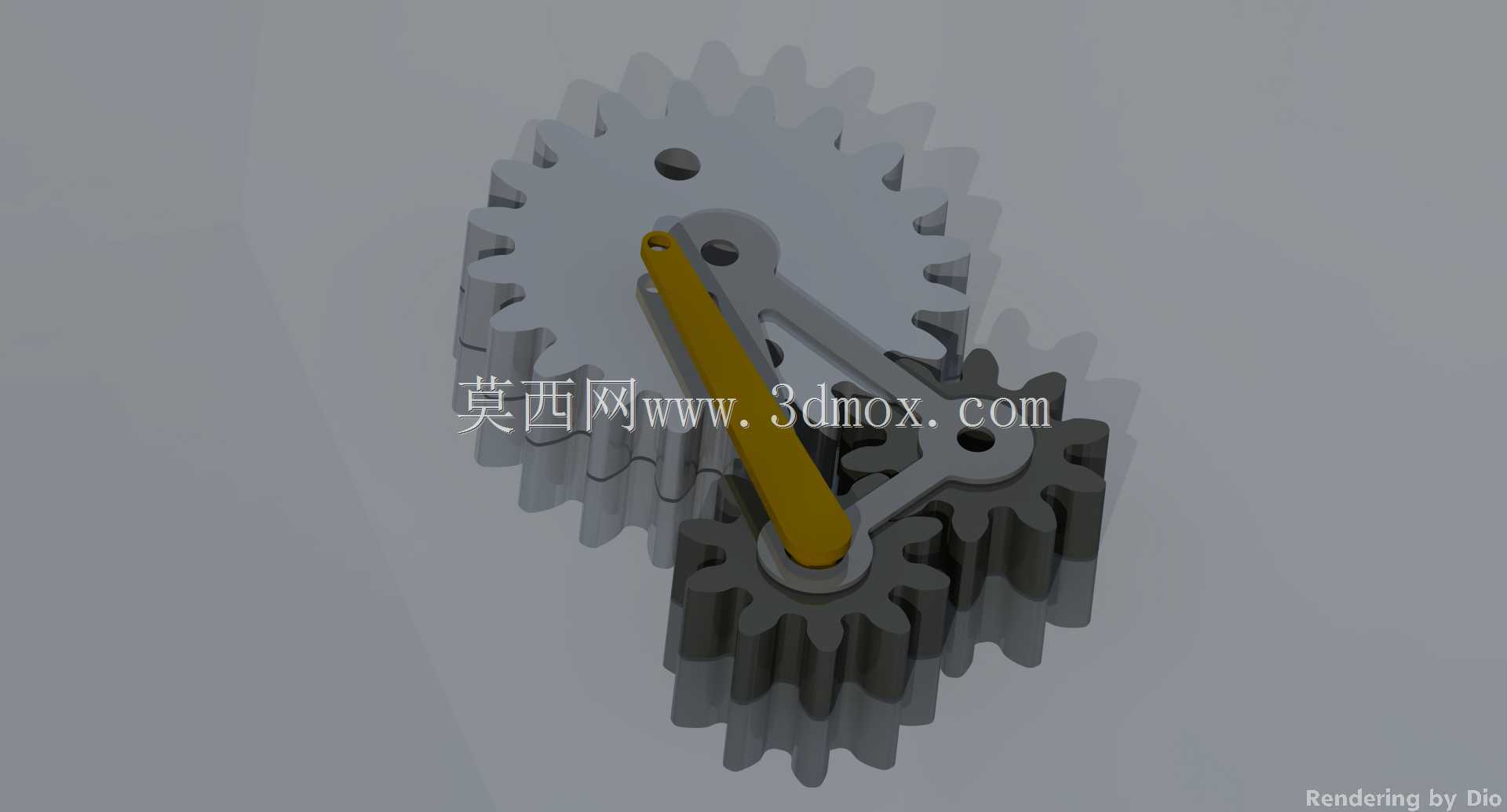

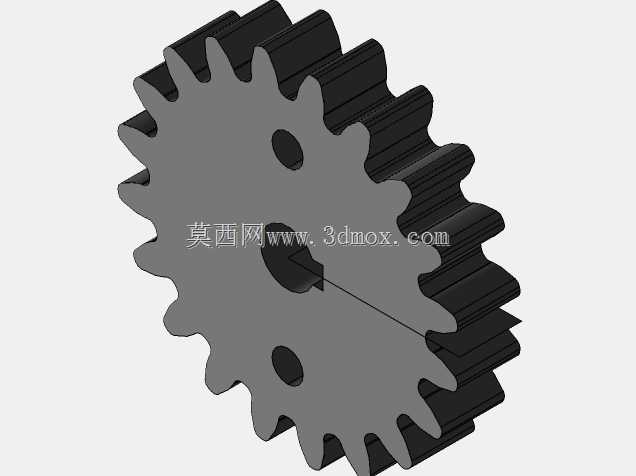

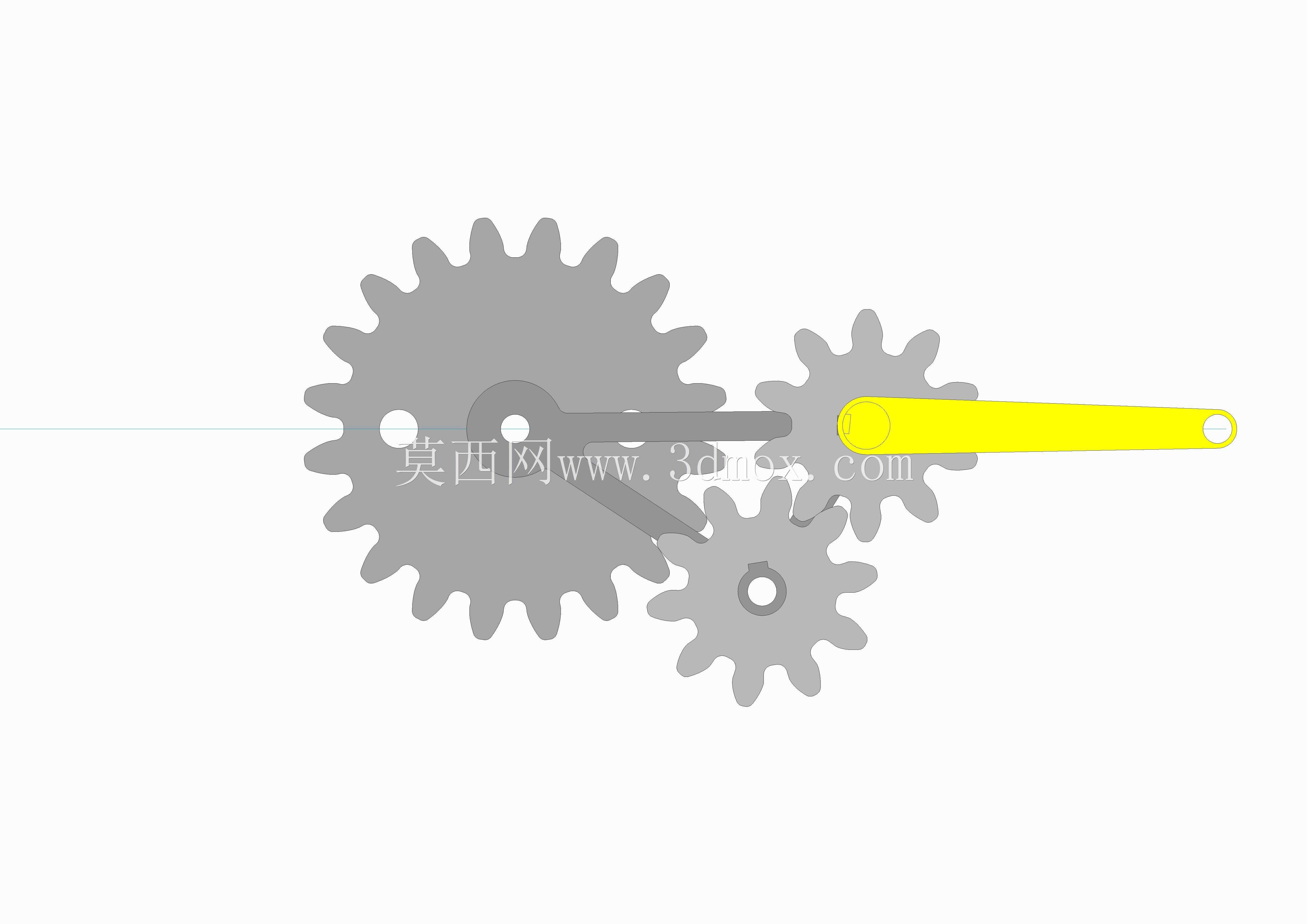

　　从功能特性上看，这套万向节齿轮结构通过多组圆柱齿轮的错位啮合搭配铰接式连接臂，实现输入轴与输出轴在一定角度范围内的动力连续传递，当两轴夹角在设计允许的区间内变动时，连接臂会随轴系角度自适应摆动，始终保证各齿轮副处于正确的啮合位置，不会出现脱齿、卡滞的情况。齿形采用标准渐开线圆柱齿设计，啮合过程中齿面接触应力分布均匀，传动过程的噪音控制表现较好，同时齿轮与连接臂的铰接位置采用间隙配合的轴孔结构，既保证摆动过程的顺畅度，又能控制铰接位置的窜动间隙，避免传动过程中出现过大的回差。

　　设计过程中首先需要明确传动链路的允许偏角范围，这一参数直接决定连接臂的长度、铰接轴的位置以及各齿轮的分度圆直径匹配关系：若偏角范围设计过大，齿轮在极限角度位置会出现齿顶干涉，导致结构无法正常摆动；若偏角范围预留过小，则无法满足实际使用中的角度调节需求。齿轮参数匹配阶段需要保证各啮合齿轮的模数一致，中心距与连接臂上的轴孔间距严格对应，同时要核算极限摆动角度下相邻齿轮的齿顶间隙，避免运动过程中出现硬干涉。铰接位置的轴肩高度需要做精准控制，既要保证连接臂与齿轮端面留有足够的间隙避免运动摩擦，又不能让间隙过大导致齿轮啮合时出现轴向窜动，影响传动平稳性。

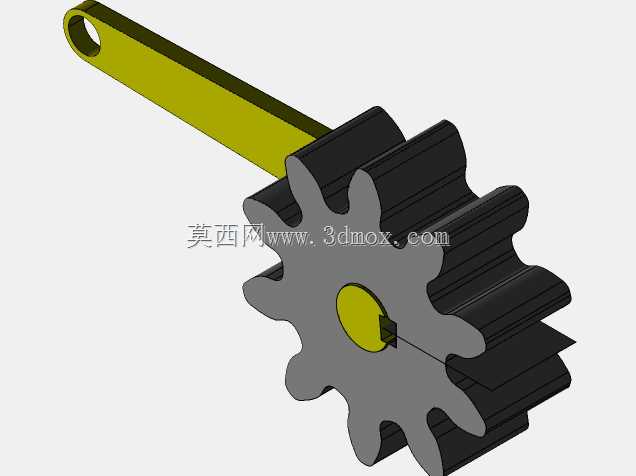

　　安装边界方面，这套结构的输入与输出轴端均预留了标准的安装定位孔，可直接与配套的动力输出轴、负载输入轴通过销钉连接固定，整体结构的径向最大轮廓由最大齿轮的齿顶圆直径决定，轴向安装长度会随两轴夹角的变化在小范围内浮动，安装时需要在结构的摆动平面内预留足够的活动空间，避免周边的固定构件与摆动的连接臂、运动的齿轮发生碰撞。齿轮与连接臂的铰接轴采用过盈压装的方式与齿轮本体固定，与连接臂的配合段做光滑处理，长期运行时可在铰接位置添加少量润滑脂降低磨损，延长结构使用寿命。实际装配时需要先验证各齿轮副的啮合顺畅度，手动转动输入轴检查全角度摆动范围内是否存在卡滞点，确认无干涉后再做整体固定，避免带载运行时出现齿面损伤。

　　相比带传动、链传动等挠性传动方式，这种齿轮式万向节结构的传动同步性更好，不会出现弹性滑动导致的传动比失准，同时整体结构紧凑，不需要额外的张紧机构，在小空间内的安装适配性更强。在负载适配层面，这套结构更适合中低转速、中低扭矩的传动场景，若要应用在高负载工况下，需要对应提升齿轮的材质强度、加大铰接轴的直径，同时校核齿面接触强度与齿根弯曲强度，避免过载断齿。日常维护中只需要定期检查铰接位置的磨损情况、齿轮副的啮合间隙，当齿面磨损量超过设计允许值时及时更换对应零件即可，整体维护成本较低，适配多类小型设备的传动改造与全新设计需求。
