重型构件承载支撑工装结构设计

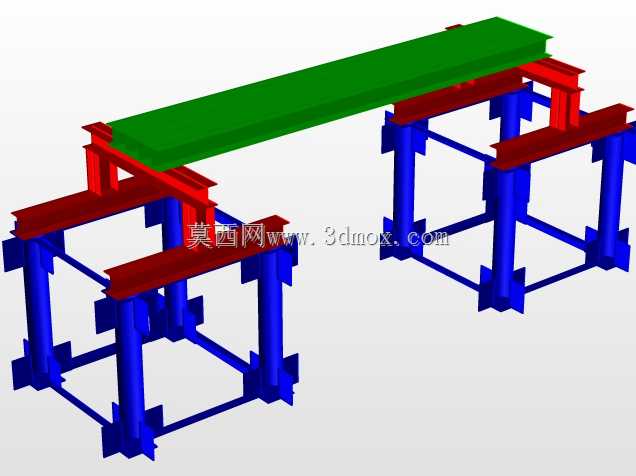

　　在重型构件转运、预装以及现场组对的作业场景中，这类双工位分体式支撑结构是现场作业最常用的工装形式，区别于整体式焊接支撑台，分体式的布局可以根据被支撑构件的长度、重心分布灵活调整两个支撑单元的间距，适配不同跨度的长条形重型构件承载需求，常见于桥梁钢构件预拼装、大型设备横梁组焊、重型型材临时堆放等作业环节。从结构组成来看，每个独立支撑单元采用方管作为主立柱，底部通过同规格方管焊接成框型底架，形成稳定的四脚支撑结构，立柱之间设置横向连接杆件，抵消侧向受力带来的形变，避免支撑单元受偏载时出现立柱倾斜失稳的问题。支撑单元顶部设置多层叠放的横向承重梁，红色的承重梁直接与被支撑构件接触，根据被支撑构件的底面形态，可以调整顶部承重梁的摆放位置，

　　让载荷均匀传递到每根主立柱上，避免单根立柱受力过载。顶部的绿色长构件为被支撑的重型工件，横跨在两个独立支撑单元上，支撑点的位置选在工件重心两侧的合理位置，防止工件出现翘头、侧翻的风险。设计这类支撑结构时，首先要核算单根主立柱的轴向承载能力，根据现场最大承载工件的重量，结合支撑点数量计算单柱载荷，预留足够的安全系数，方管的壁厚、截面尺寸都要匹配计算得出的载荷要求，避免立柱出现压溃变形。底架的框型结构尺寸要兼顾稳定性与占地面积，底架的宽度尺寸要大于支撑高度的三分之一，降低整体重心，防止受侧向力时整体倾覆，底架底部可以根据现场地面情况加装调平脚垫，适配不平整的作业地面，保证支撑面处于水平状态。顶部的横向承重梁需要校核抗弯强度，

　　因为工件的载荷是通过接触点传递到承重梁上，承重梁作为简支梁承受弯矩，要根据梁的跨度、单点载荷计算梁的截面规格，避免承重梁出现下挠变形，影响工件的支撑精度。两个支撑单元的间距调整范围需要覆盖常用工件的长度规格，间距过大会导致工件两端悬伸过长，工件自身产生下挠形变，间距过小则会导致支撑点靠近工件重心，工件稳定性不足，容易出现纵向窜动。在实际使用过程中，这类支撑结构不需要与地面做永久固定，依靠自身重量与底架的摩擦力即可保持稳定，方便根据作业需求随时调整摆放位置，适配不同工位的作业需求，相比固定式的支撑台，灵活性更强，重复利用率更高，能够在多个项目中周转使用，降低工装投入成本。结构上所有连接节点采用满焊焊接，焊脚尺寸符合钢结构焊接规范，

　　焊接完成后需要做应力消除处理，避免焊接残余应力导致结构后期出现变形，所有外露的尖锐边角做倒角处理，防止作业人员磕碰受伤。支撑面的水平度需要控制在合理范围内，避免工件放置后出现滑移，对于表面精度要求较高的工件，可以在顶部承重梁与工件接触的位置加装非金属垫层，防止划伤工件表面。这类支撑结构的整体高度可以根据作业人员的操作高度需求调整，保证工件放置后，作业人员在进行焊接、装配、检测等操作时处于舒适的作业高度，减少弯腰、登高作业的频次，提升作业效率的同时降低作业安全风险。在承载大重量工件时，需要提前检查每个支撑单元的受力情况，确认所有立柱都均匀受力，避免出现虚腿、单柱过载的情况，放置工件时要缓慢落位，避免冲击载荷对支撑结构造成损伤。
