起重吊装用滑轮与U形钩环组合结构

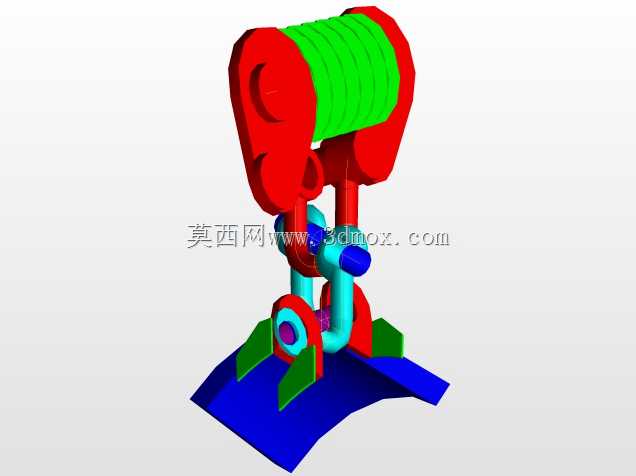

　　在车间重型工件转运、户外设备安装、港口散货吊装这类常规起重作业场景里，滑轮与钩环的组合是吊索系统里最容易被忽略但直接决定作业安全的核心受力单元，这套组合结构的设计完全围绕实际吊装的受力逻辑展开，没有多余的装饰性结构，每一处几何特征都对应明确的工程需求。先看安装边界部分，底部的蓝色支撑座是整套组件的承载基座，底面做了平整的铣削加工面，安装时可以直接贴合吊臂端部的连接法兰或者固定吊点的安装面，基座两侧向外延伸的翼板上预留了螺栓过孔，孔位间距按照常规起重吊点的通用安装尺寸设计，不需要额外加工转接板就能直接适配多数8吨级以内的起重吊点安装位，基座整体的安装高度控制在常规吊臂端部预留的安装空间范围内，不会出现安装后与吊臂周边的限位结构、

　　卷扬钢丝绳发生干涉的问题。滑轮部分采用的是带加强筋的轮架结构，红色的轮架两侧板做了圆弧过渡的加厚处理，轮轴安装孔的位置做了同轴度的公差约束，保证滑轮转动时不会出现偏摆，轮槽的宽度适配直径12mm到20mm的常规吊装钢丝绳，轮槽内壁做了圆弧倒角，避免钢丝绳在受力偏斜时被轮槽边缘切割断丝，轮架上方的绿色绳挡是可拆卸结构，磨损后可以单独更换，不需要报废整个轮架，这一设计直接降低了现场维护的成本，日常巡检时只需要检查绳挡的磨损量和轮轴的润滑状态即可。中间的连接段是U形钩环的核心受力部分，U形环的弯曲半径按照起重吊具的安全规范设计，避免应力集中在弯曲段，环体与滑轮架的连接销轴做了防脱卡槽设计，配合开口销锁定，

　　不会在作业过程中因为振动出现销轴窜出的问题，环体下方的连接轴与底部基座的铰接结构保留了一定的转动自由度，允许整套组件在吊装时随着重物的重心偏移做小角度的摆动，不会因为刚性连接导致构件承受额外的弯曲应力。实际使用时，这套组件既可以作为固定吊点的导向滑轮使用，改变钢丝绳的受力方向，降低卷扬机构的牵引负载，也可以作为动滑轮组的组成部分，配合其他吊具实现省力吊装，在设备检修的临时吊装场景里，这种一体式的滑轮钩环组合比分体式的滑轮加卸扣安装更快捷，受力路径更短，整体的安全冗余更高。设计过程中优先考虑了受力的均匀性，所有的受力拐角位置都做了圆角处理，避免直角位置的应力集中导致构件疲劳断裂，轮架与钩环的连接位置做了局部加厚，

　　对应有限元分析时的应力集中区域，在保证整体强度满足额定负载要求的前提下，尽可能削减了非受力区域的材料厚度，控制整套组件的自重，方便现场人工搬运安装。需要注意的是，这套组件的铰接转动角度有明确的限位，当摆动角度超过设计阈值时，基座上方的绿色限位块会抵住钩环的连接段，避免过度摆动导致钢丝绳脱槽或者构件受力失稳，日常维护时需要定期在轮轴、铰接销轴的位置加注润滑脂，减少转动副的磨损，延长构件的使用寿命，安装时要保证基座的安装面与吊点的受力方向垂直，避免基座承受侧向的剪切力，影响连接螺栓的受力安全。
