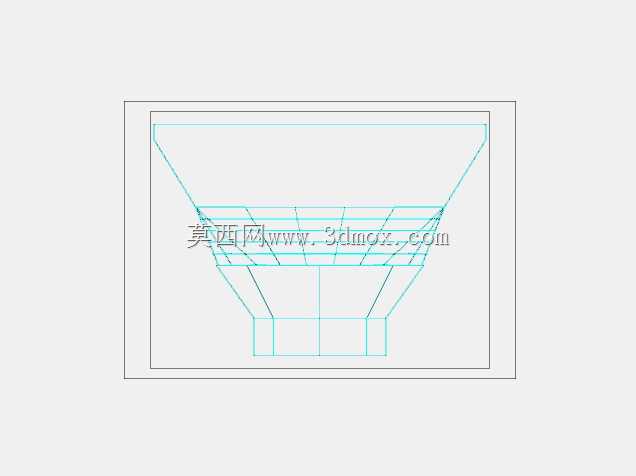

在流体输送管网、通风除尘系统、粉体物料气力输送管线以及工业设备的进出气/液接口位置,变径管是解决不同通径管路对接问题的核心过渡构件,日常工程现场里,经常会遇到主管道通径和设备接口通径不匹配的情况,如果强行通过多段弯头、短节拼接来实现变径,很容易在管路内部形成涡流区,轻则提升管路运行的阻力损耗,增加风机、泵组的动力输出负荷,重则在粉体输送场景下造成物料堆积堵管,在含尘气流场景下造成局部积尘,埋下安全隐患。这款变径结构采用的是同心渐扩渐缩的过渡形式,整体为上下两端等径直段加中间锥形过渡段的组合结构,下端设置两个平行的等径直接口,可对接同通径的双路并行支管,上端为单一大通径直接口,可对接上游或下游的主管道,
这种双支汇流/单路分流的结构形式,尤其适配需要将两路并行介质流汇入主路,或是将主路介质均匀分配到两路支管的工况,比如除尘系统的双吸风口汇流、小型换热设备的双进水管路汇流、粉体输送的双料路合并输送等场景,都能通过该结构实现平顺的介质导流。从设计逻辑上看,这款变径结构没有采用市面上常见的偏心变径形式,而是选择同心对称结构,核心考量是在垂直安装的管路场景下,同心结构的介质流场分布更均匀,不会出现偏心变径单侧流速过低导致的积料、积液问题,中间锥形过渡段的锥角控制在流体阻力最优的区间内,避免锥角过大造成的流道突变,也不会因为锥角过小导致变径段整体长度过长,占用过多的安装空间。下端的两个直段接口长度预留了足够的管路对接余量,不管是采用焊接、
法兰连接还是卡箍快装的连接形式,都有足够的操作空间,不需要额外在现场配接短节,上端的大通径直段同样预留了标准的对接长度,可直接匹配对应通径的标准管路配件。在安装边界上,这款变径结构因为采用对称式设计,安装时不需要额外调整偏心方向,垂直安装时可以直接通过上下两端的直段与相邻管路固定,水平安装时也可以通过配套的管支架在变径段的重心位置做支撑固定,不会因为结构不对称出现偏载扭矩,长期运行下接口位置的密封可靠性更高。从结构细节来看,变径段内部没有多余的凸起、接缝或是导流死角,所有的型面过渡都是顺滑衔接,介质在流经变径段的时候,流速变化是渐变过程,不会出现局部流速骤变引发的管路振动问题,这一点在带压输送的管路场景中尤为重要,
很多现场出现的管路焊缝开裂、密封件失效问题,本质都是变径位置流场紊乱引发的长期振动导致的。另外,这种双支变径的结构,相比采用三通加普通单路变径的组合方案,整体的连接节点更少,需要做密封处理的位置更少,不仅降低了现场安装的工作量,也减少了管路系统的泄漏点,在输送腐蚀性介质、贵重粉体或是有害气体的场景下,更少的连接节点就意味着更低的泄漏风险。在实际选型适配的时候,只需要确认上下端接口的通径参数和现场管路匹配,就可以直接替换原有拼接式的变径组件,不需要对周边管路做额外的改造,结构的整体外形轮廓规整,外部没有突出的结构件,后期做管路保温层包覆的时候也更容易处理,不会出现异形结构导致的保温层贴合不严、脱落的问题。对于结构设计从业者来说,这类变径构件的建模核心在于过渡曲面的顺滑度控制,要保证锥形段和两端直段的衔接位置曲率连续,避免出现折线棱角,否则在后续做流场仿真分析的时候,会在棱角位置出现不符合实际工况的仿真误差,同时建模时要提前预留好接口的配合公差,根据不同的连接形式设置对应的配合余量,比如焊接连接的话要预留焊接收缩余量,法兰连接的话要匹配对应标准法兰的内径尺寸,保证现场安装时的互换性。
