H300+3A型组合滑轮吊具结构设计

　　在重型构件吊装作业场景里，这类带滑轮组的H300+3A型组合吊具，主要解决大尺寸长条形、异形重载工件的平稳起吊问题，常见于钢结构车间构件转运、重型设备进场安装、港口重型货件装卸这类对吊装同步性要求高的工况。区别于普通单点吊具，这套结构通过上下两层吊梁配合多组滑轮索具的排布，能在起吊过程中自动分配各吊点的受力，避免工件因为局部受力过大出现变形，也能抵消起吊瞬间的冲击力，降低索具过载断裂的风险。

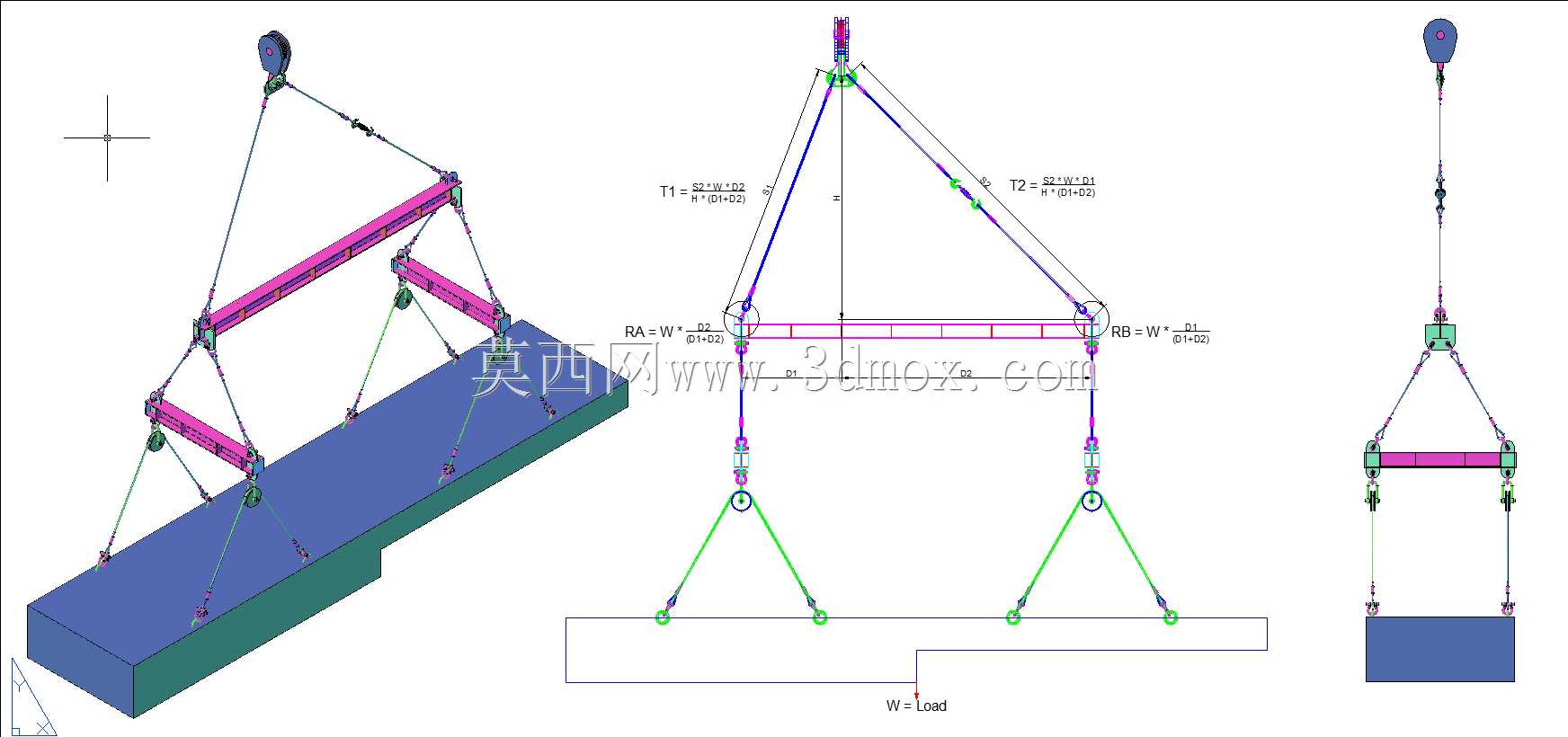

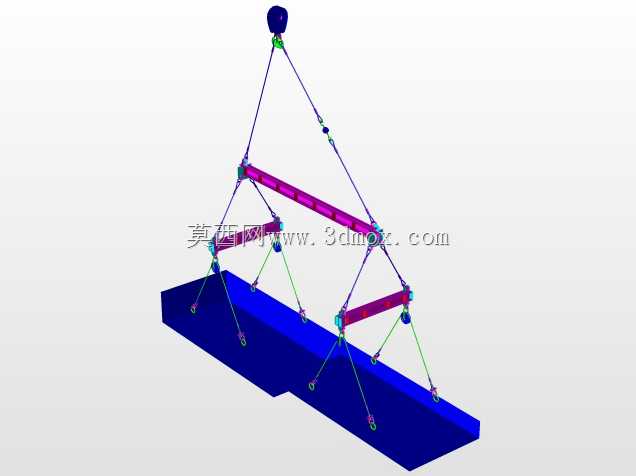

　　从结构设计逻辑来看，整套吊具采用对称式受力框架，顶部的单组滑轮挂点适配起重机主钩的连接尺寸，挂点处做了加厚的耳板结构，销轴连接位置预留了足够的转动间隙，保证起吊过程中吊具可以随工件重心微调角度，不会出现卡滞。上层主吊梁采用箱型截面设计，相比同重量的型钢梁抗弯截面模量更高，能承受300吨级额定载荷下的弯曲应力，梁体上的索具连接点按照等力矩原则排布，保证两侧吊索的拉力差控制在5%以内。下层的两组副吊梁通过可调长度的索具与主吊梁连接，每个副吊梁下方设置两个独立的吊点，四个下吊点的位置可以根据被吊工件的吊耳位置做横向调整，适配不同宽度尺寸的工件吊装需求。

　　滑轮部分采用了带密封轴承的轧制滑轮，绳槽半径匹配常用的起重钢丝绳直径，滑轮边缘做了圆弧倒角处理，避免钢丝绳在偏角过大时出现硬弯折，延长钢丝绳的使用寿命。所有索具连接位置都采用了铰接结构，消除了起吊过程中的附加弯矩，连接销轴都做了调质处理，表面硬度满足重载反复装拆的耐磨要求。整套吊具的安装边界需要考虑起吊高度的预留，顶部挂点到下层吊点的最小工作高度适配常规厂房内的起重机起升行程，吊梁的最大展开宽度覆盖常见的重型构件宽度范围，不需要额外加装过渡吊具就可以直接匹配工件吊耳。

　　在实际使用过程中，这套吊具的滑轮组结构可以小幅调整各吊点的绳索长度，当工件存在轻微重心偏移时，滑轮的转动会自动让各吊点受力趋于均衡，不需要作业人员反复调整索具长度，能大幅缩短吊装准备的时间。吊梁表面的醒目标识线标注了不同载荷对应的吊点位置，作业人员可以根据工件重量快速选择对应的挂点位置，避免违规超载使用。所有受力焊缝都采用了全熔透焊接工艺，焊后做了应力消除处理，关键受力位置还做了磁粉探伤检测，避免焊接缺陷带来的安全隐患。

　　考虑到车间内转场的便利性，整套吊具的各模块之间采用销轴连接，不需要焊接固定，日常维护时可以快速拆解更换磨损的滑轮或者销轴，不需要整体报废吊具。吊梁两端设置了专门的牵引绳挂点，方便作业人员在起吊过程中牵引调整工件的朝向，避免工件摆动碰撞周边设备。相比传统的固定吊梁，这套带滑轮的组合吊具对工件外形的适配性更强，既可以吊装平整的矩形重型构件，也可以通过调整下吊点的索具长度，吊装带斜面的异形构件，只要工件重心在四个吊点围成的区域范围内，都可以保证起吊过程的平稳性，不会出现工件倾斜滑脱的问题。
