角式法兰连接蒸汽截止阀结构设计

　　这款角式结构的蒸汽截止阀，主要面向饱和蒸汽、低压过热蒸汽输送管路的通断控制场景，常见于化工生产车间蒸汽分配站、集中供热管网支线、食品加工蒸煮工段蒸汽供给、工业锅炉辅机管路等工况，核心作用是在管路检修、支路切换、设备维护时完全截断蒸汽通路，避免带压蒸汽泄漏引发安全隐患，同时也可在一定范围内通过阀瓣开度调整实现蒸汽流量的粗略调节，不过常规工况下不建议长期作为节流件使用，避免高速蒸汽冲蚀密封面导致内漏。

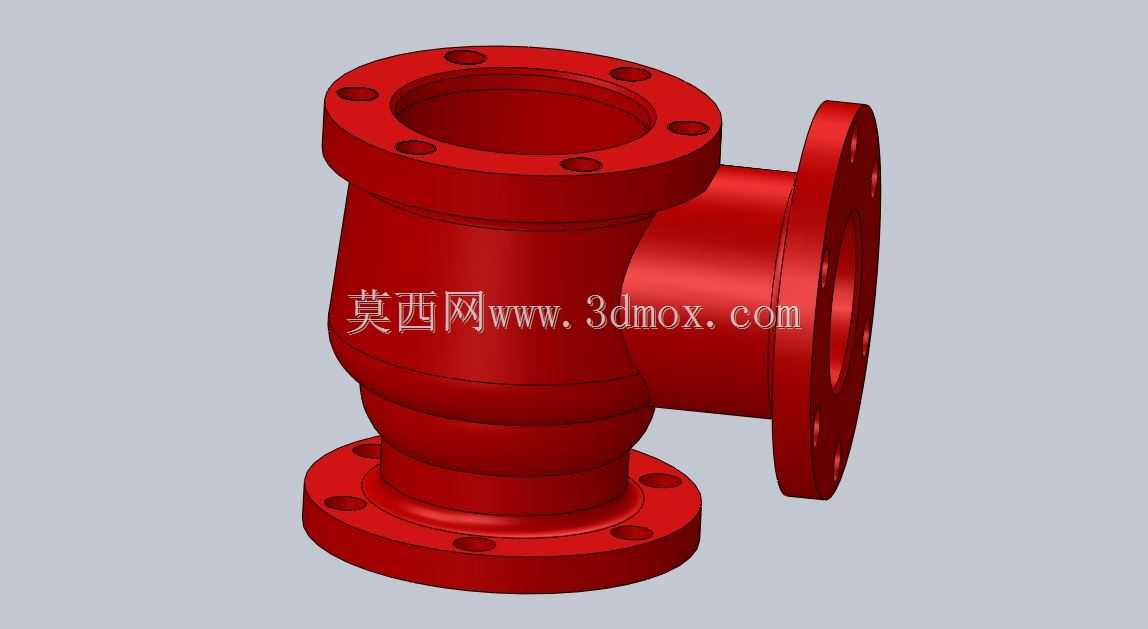

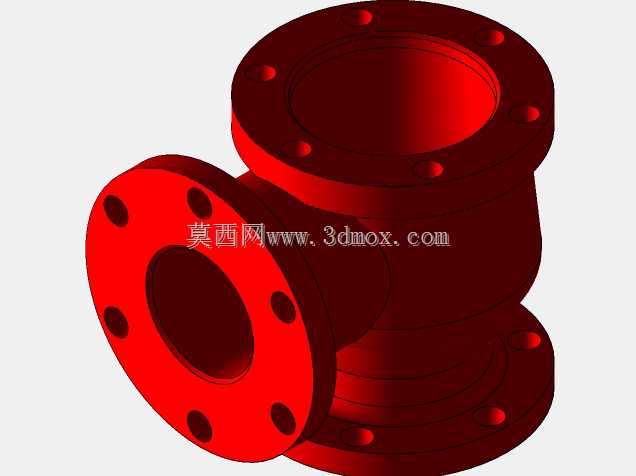

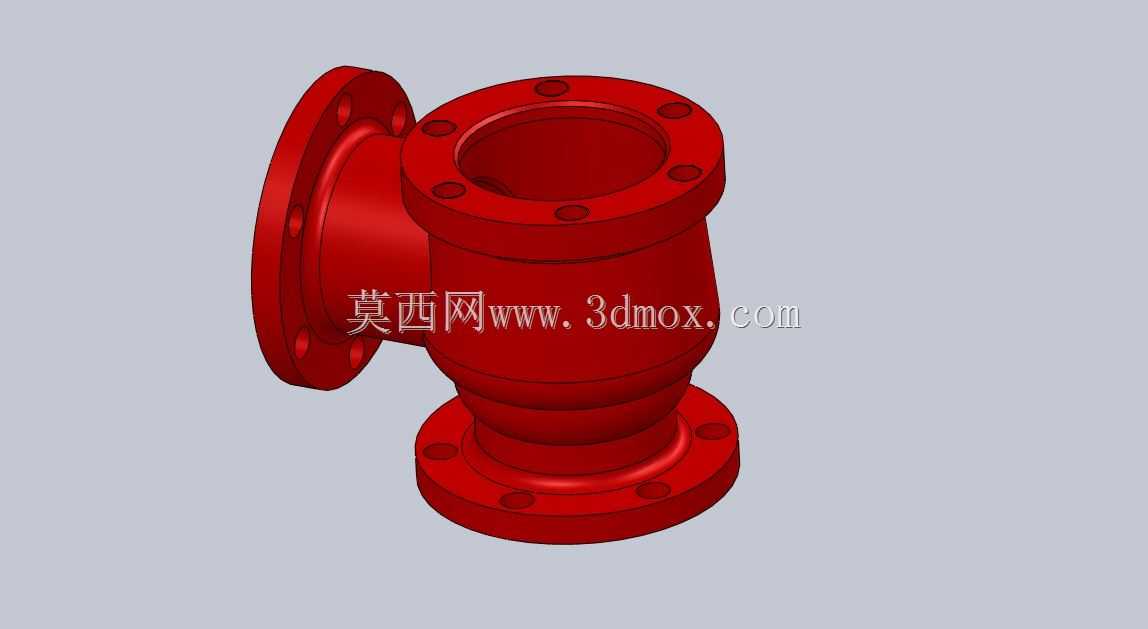

　　从结构设计逻辑来看，采用角式90度转向的流道布局，相比直通式截止阀，能够直接适配管路垂直转向的安装场景，省去一个90度弯头的配置，既减少了管路焊接或法兰连接的泄漏点，也降低了管路局部阻力损失，对于安装空间局促、管路需要直角转向的工位适配性更强。三个连接端均采用凸面法兰结构，法兰端面的密封水线按照通用管路法兰规范设计，安装时搭配对应压力等级的金属缠绕垫片即可实现可靠密封，法兰上的螺栓孔采用跨中布置方式，能够适配不同标准的配对法兰安装需求，避免现场安装时出现螺栓孔错位的问题。

　　阀体部分采用渐变式流道设计，介质从侧方法兰进入后，顺着流道弧度平缓转向下方出口，相比直角急转弯的流道，能够减少蒸汽在阀腔内的涡流扰动，降低流阻同时也能减少高速蒸汽带凝水对阀体内壁的冲蚀。阀座密封面采用堆焊硬质合金的设计思路，匹配同材质的阀瓣密封面，能够耐受高温蒸汽的氧化腐蚀，同时在频繁启闭的工况下具备足够的耐磨性能，延长密封副的使用寿命。阀腔内部的导向筋结构与阀瓣上的导向槽配合，能够保证阀瓣升降过程中始终与阀座保持同轴度，避免启闭过程中阀瓣偏磨导致密封失效，即使在带压启闭的工况下，也能保证阀瓣准确落座。

　　安装边界方面，这款截止阀的三个法兰端面均设计有足够的螺栓操作空间，侧方进口法兰与顶部阀盖安装法兰的间距、底部出口法兰与侧方法兰的垂直间距，都预留了标准扳手的操作空间，现场安装时不需要额外预留过大的检修空位，法兰连接尺寸符合常用中低压蒸汽管路的法兰标准，能够直接替换同压力等级、同通径的老旧角式截止阀，不需要对现有管路进行切割改道。阀体的壁厚按照对应公称压力的强度要求计算，在保证承压能力的前提下，对阀体外壁的非受力区域做了均匀减薄处理，既控制了阀门整体重量，也避免了壁厚不均导致的铸造应力集中问题，铸造时的拔模斜度按照常规砂型铸造工艺要求设计，不需要额外定制特殊工装即可完成毛坯铸造，降低生产制造成本。

　　实际选型应用时，需要注意这款阀门的安装流向要求，介质需从侧方法兰进入、从阀瓣下方流向出口端，这样在阀门关闭时，阀杆填料函部位不承受介质压力，能够有效减少填料处的蒸汽泄漏概率，同时启闭时的操作力矩也更小。阀盖与阀体的连接采用法兰螺栓压紧结构，中法兰处的密封采用耐高温石墨垫片，能够长期耐受蒸汽管路的高温工况，不会因为长期高温运行出现垫片老化失效的问题。阀杆采用上密封结构设计，当阀门处于全开位置时，阀杆上的密封锥面与阀盖处的上密封座贴合，能够进一步阻止介质沿阀杆部位泄漏，即使填料出现轻微老化，在全开状态下也不会出现外漏问题，提升了运行过程中的安全性。
