工业分料用斜槽式双向换向阀结构

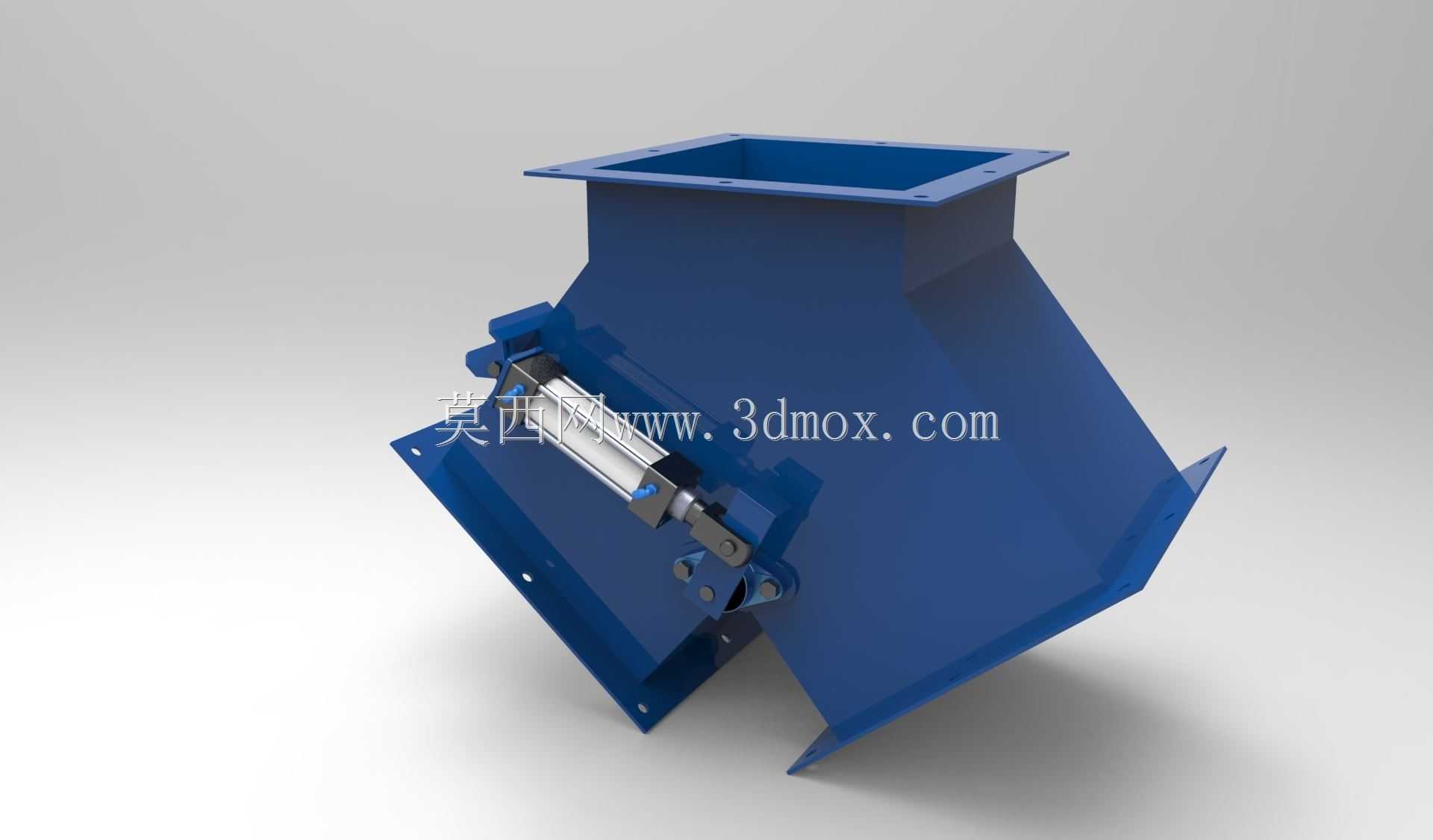

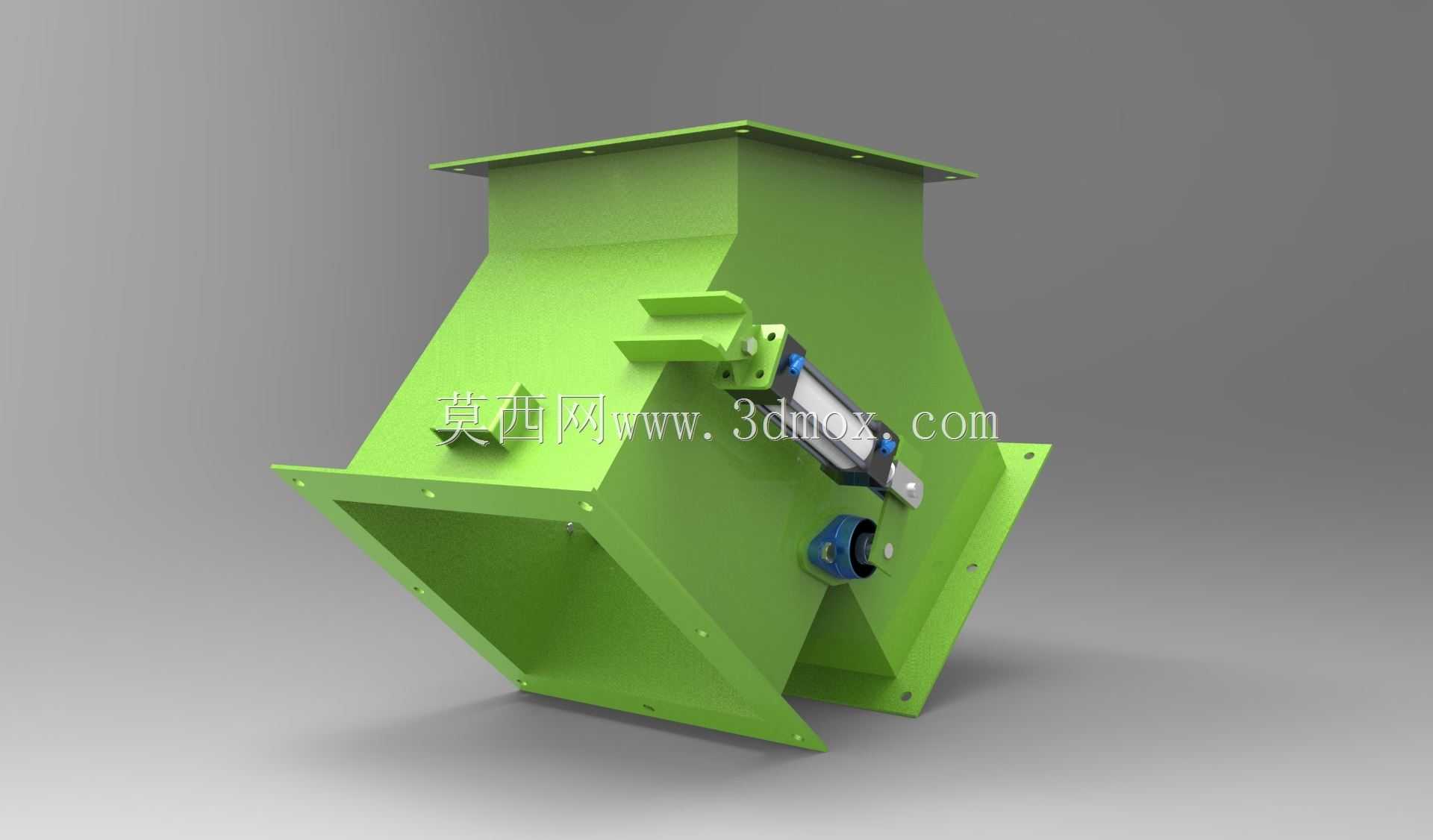

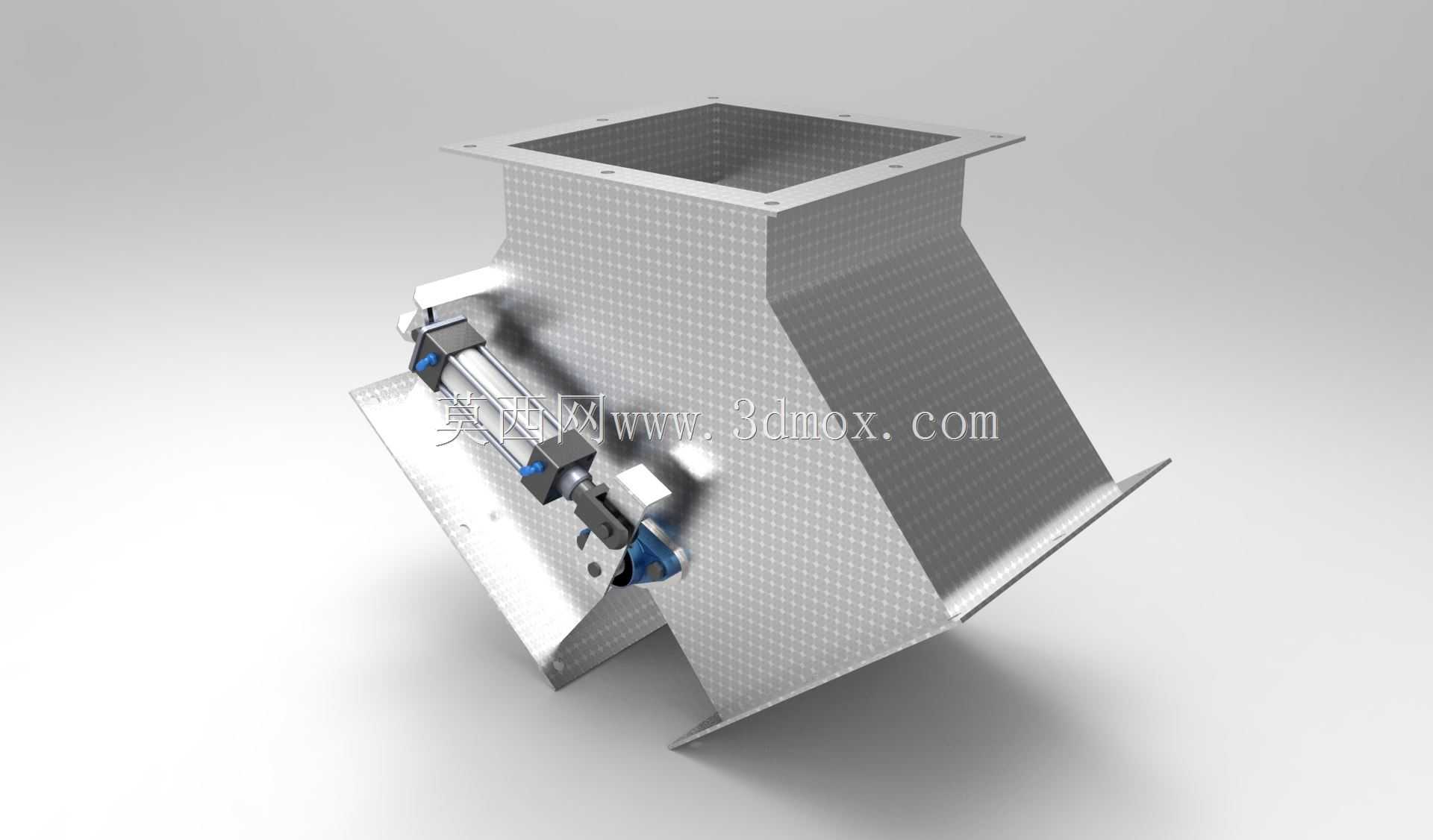

　　在散料处理的工业现场，这类斜槽式双向换向结构常被布置在重力溜管的中段节点，衔接上方来料方口与下方两个不同走向的出料通道，常见于粮食加工、建材骨料输送、粉体配料、冶金散料转运的工艺段，不需要额外提供大动力气源或液压源，依靠阀板的摆动切换就能改变料流走向，完成单路来料向两个不同下游设备的分料或者选路送料，避免多设一路来料管线带来的成本浪费，也能在单一下游设备检修时快速切换料路保障生产不中断。从结构设计来看，上部采用标准方形法兰接口，法兰边预留均匀的螺栓安装孔位，能直接和上游同规格的方溜管法兰对接，不需要额外做变径转接，安装时只要保证法兰面密封垫贴合，就能减少粉体或者细颗粒物料的跑冒问题。阀体主体采用斜向分岔的箱型结构，

　　内壁做顺滑过渡处理，没有直角积料死角，物料依靠自重滑落时不会在腔体内卡滞，针对有磨琢性的物料，内壁还可以根据使用需求衬贴耐磨衬板，延长阀体的使用寿命。侧面的执行组件采用摆臂式驱动结构，和阀板转轴直连，传动路径短，动作响应快，阀板边缘做了密封贴合处理，切换到位后能完全封闭非出料侧的通道，避免串料问题，执行组件的安装位置突出阀体侧面，预留了足够的检修操作空间，日常维护时不需要拆解整个阀体就能完成密封件更换或者转轴润滑作业。设计过程中需要重点考量几个边界条件：首先是安装空间的预留，阀体下部两个出料口呈一定角度分岔，现场安装时要提前核算两个出料口的中心距和下方接料设备的进料口位置匹配，避免出现对接错位；其次是阀体的承压能力，

　　因为是重力落料工况，不需要承受高压输送的载荷，壳体壁厚按照常规散料冲击载荷核算即可，针对大颗粒、高磨琢性的物料可以适当加厚迎料面的板材厚度；另外要注意转轴部位的密封，采用多层填料密封结构，防止细粉料从转轴缝隙溢出造成现场扬尘。这类阀件和普通的三通分料阀相比，整体流道更顺滑，物料下落的阻力更小，对于易搭桥、流动性差的粉体物料适配性更好，不会因为流道突变造成堵料问题。在实际选型搭配时，上部法兰的尺寸要和上游溜管的通径保持一致，不能随意缩小入口通径，否则会造成来料节流、落料不畅的问题；执行组件的驱动力要匹配阀板的工作阻力，特别是处理潮湿、易粘结的物料时，要预留足够的驱动力余量，避免阀板被粘结物料卡滞无法动作。

　　现场安装时要保证阀体整体的垂直度偏差在允许范围内，不然会造成阀板关闭不严、单侧磨损过快的问题，日常巡检时要注意检查转轴部位的密封情况，定期补充润滑脂，观察阀板切换动作是否顺畅，有没有出现到位后限位不准的情况，如果出现出料侧串料的问题，要及时调整阀板的限位位置，检查密封胶条是否磨损需要更换。从建模细节来看，整个结构的钣金折弯、法兰焊接、执行件装配的位置都做了贴合实际生产工艺的处理，没有出现违背加工常识的结构设计，比如法兰边的折弯圆角、焊接预留的焊接收缩余量、执行件安装座的加强筋设置，都符合实际阀门生产的工艺要求，能够直接作为同类阀件设计的参考原型，也能用于散料输送系统的整体布局装配模拟，提前校验安装空间是否存在干涉，料流走向是否符合工艺布局要求。
