反应器内篮卸出用绞合顶升作业装置

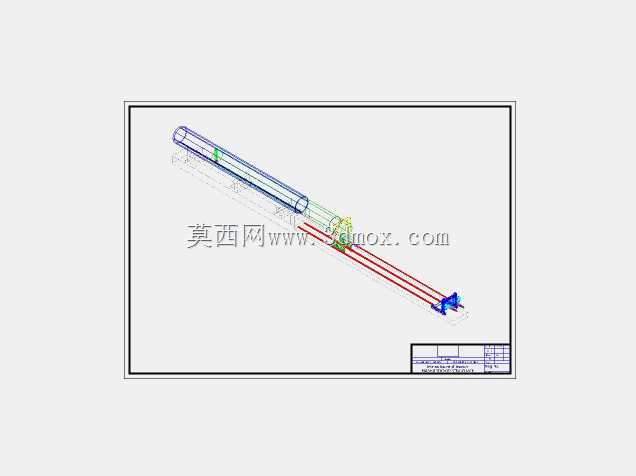

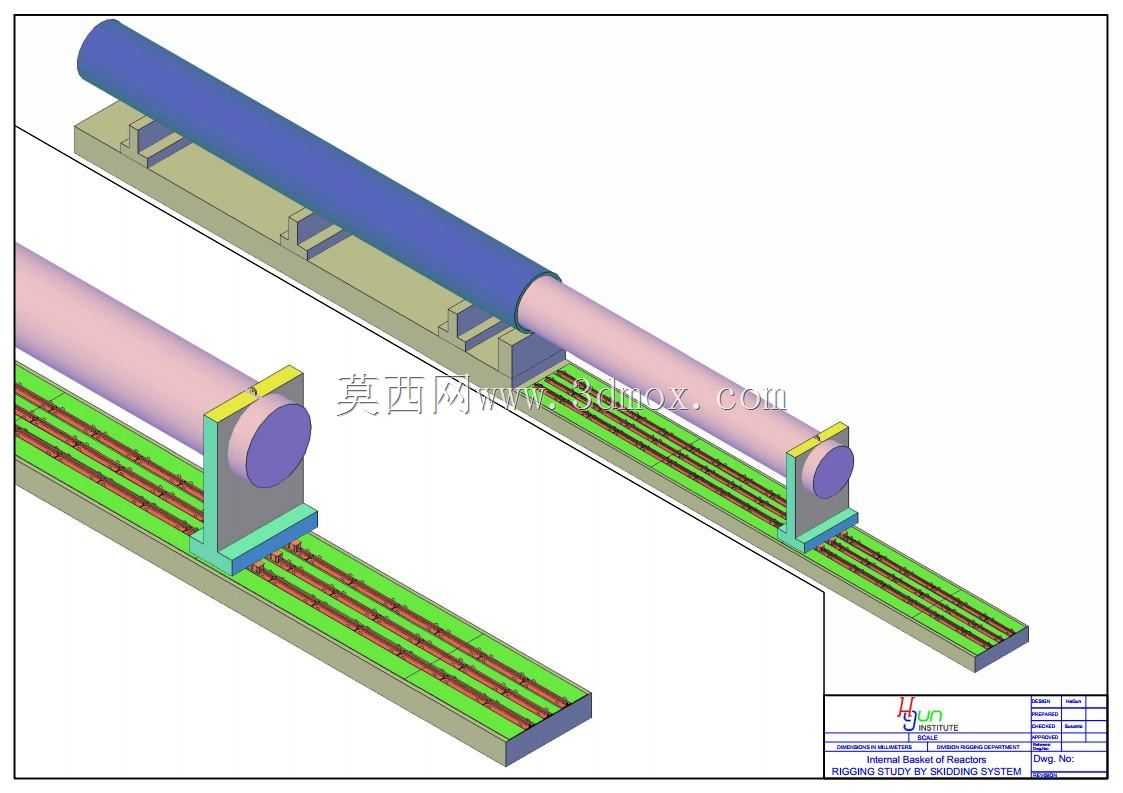

　　在石化、煤化工领域的固定床反应器定期检维修作业中，内构件的拆出是耗时最长、风险管控难度最高的环节之一，尤其是装填了催化剂的内篮组件，整体重量从数吨到数十吨不等，且反应器内部空间狭窄，常规起重设备无法伸入作业，传统作业多采用手拉葫芦配合临时支架的方式，不仅作业效率低，还容易出现受力不均导致内篮卡涩、催化剂泄漏甚至构件变形的问题，这款绞合顶升装置正是针对这类受限空间内的重载平稳卸出需求设计的专用作业工装。整套装置采用双轨滑移支撑结构，两根平行的重载导轨作为承载基础，导轨截面采用槽型设计，内部集成了连续排布的承重滚柱组，将滑动摩擦转化为滚动摩擦，大幅降低顶升托架移动时的阻力，导轨的安装基准面做了铣平处理，平面度控制在0.2mm/米以内，

　　避免顶升过程中出现卡滞。导轨上搭载的两组顶升支撑座是核心受力部件，每个支撑座下方设置了与导轨滚柱匹配的滑移脚，上方设置了弧形托块，托块的弧度与内篮端部的支撑轴颈完全贴合，接触面积不小于轴颈圆周面的120度，确保承载时应力均匀分布，不会出现局部压溃的问题。支撑座内部集成了绞合式顶升执行机构，采用多股高强度钢绞线作为传力构件，相比传统的液压油缸顶升结构，钢绞线绞合传动的结构轴向尺寸更小，能够在反应器人孔直径受限的情况下完成组装，同时钢绞线的柔性特性能抵消部分安装偏差带来的附加应力，避免刚性传动容易出现的憋卡问题。顶升作业时，两组支撑座同步动作，通过钢绞线的收束带动托块平稳抬升，将内篮从反应器内部的支撑鞍座上顶起20-30mm的安全距离，

　　确认内篮完全脱离原有支撑位、无卡挂点后，再通过牵引机构带动支撑座沿导轨向外滑移，逐步将内篮整体移出反应器腔体。设计过程中重点考虑了安装边界的适配性，整套装置的所有分体部件最大外形尺寸都控制在600mm以内，能够顺利通过标准的反应器人孔送入内部组装，不需要对反应器本体做任何切割或改造；导轨的长度可根据内篮的整体行程做模块化拼接，单段导轨长度1.5m，拼接处采用定位销+螺栓的连接方式，拼接后的导轨直线度偏差不大于0.5mm/全长，确保滑移过程顺畅。顶升力的传递路径经过多轮迭代优化，所有受力焊缝都采用全焊透结构，关键受力部件的材质选用Q355B低合金高强度钢，经过有限元仿真校核，在1.5倍额定载荷下的最大应力不超过材料屈服强度的60%，

　　安全系数满足重载检维修作业的规范要求。装置的端部设置了机械锁止机构，当顶升到位或者滑移到指定位置时，锁止销会自动卡入导轨上的定位孔，避免作业过程中出现装置滑移、下坠的风险，相比纯液压顶升的结构，不存在液压油泄漏污染催化剂、内件的隐患，适配反应器内部对洁净度有要求的作业场景。在实际作业流程中，这套装置可以替代传统的多葫芦起吊方案，仅需要2名作业人员即可完成操作，顶升过程的同步误差控制在1mm以内，不会出现内篮倾斜卡涩的问题，单台反应器的内篮卸出作业时间可以缩短60%以上，同时大幅降低作业人员在受限空间内的作业时长，减少安全风险。针对不同直径规格的反应器内篮，只需要更换对应弧度的顶部托块即可适配，不需要更换整套导轨和顶升机构，具备较强的通用性，导轨底部设置了可调式支撑脚，能够适应反应器内部平台不平整的安装条件，支撑脚的调节行程为0-50mm，可以快速将导轨调至水平状态，保证顶升作业的受力方向与内篮轴线平行。
