150吨发电机铁芯分布梁结构设计

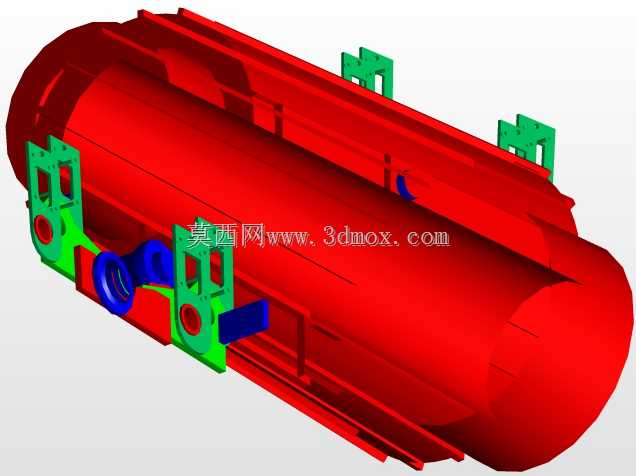

　　在大型商用发电机组的装配与运行体系中，铁芯分布梁是承担定子铁芯载荷、保障机组运行稳定性的核心承载构件，本次设计针对150吨级发电机铁芯的承载需求完成全参数化三维结构搭建，可直接适配大中型火电、水电配套发电机组的定子总成装配环节。从实际工况出发，该分布梁的核心作用是将铁芯叠片组的自重、运行时的电磁振动力、短时过载产生的冲击载荷均匀传递到机组的机座支撑结构上，避免局部应力集中导致的铁芯变形、绕组绝缘破损等故障，直接决定发电机组长期运行的结构可靠性。

　　设计阶段首先围绕载荷边界开展参数核算，150吨铁芯的均布载荷是基础输入，同时叠加机组额定转速运行时的电磁振动载荷系数、运输过程中的冲击载荷余量，确定梁体的载荷设计阈值。结构选型上采用箱型焊接梁的主体构型，相比传统工字梁，箱型截面的抗扭刚度更高，能够适配发电机圆周方向多点支撑的安装需求，梁体上预留的铁芯定位凸台与机座连接孔位，完全匹配对应型号发电机的安装接口，安装时无需二次配做孔位，可直接完成定位装配。

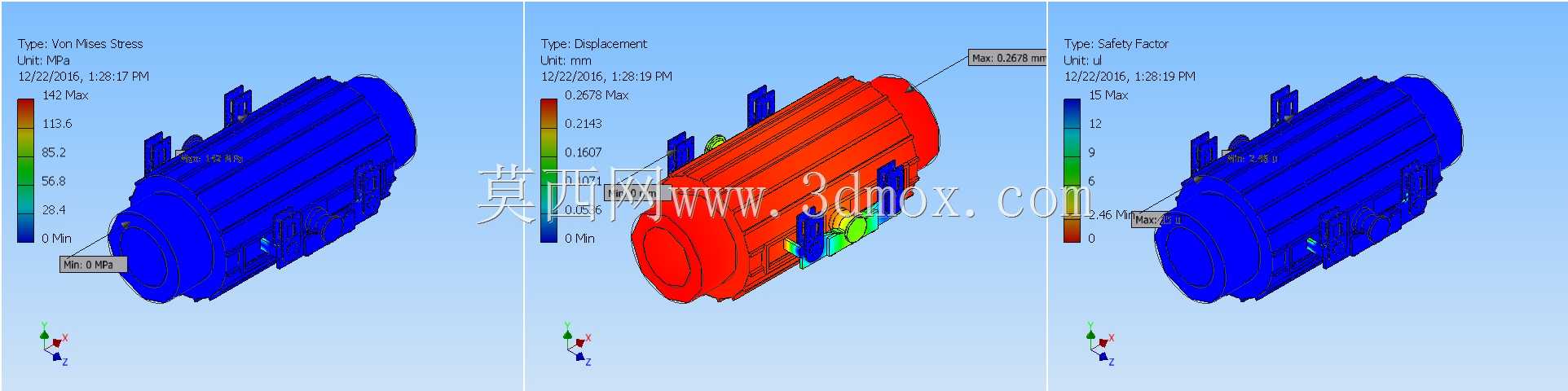

　　从仿真验证的维度看，设计过程中同步完成了静力学仿真校核，对应力分布、位移变形量、安全系数三个核心指标做了全工况验算：等效应力云图显示梁体最大应力出现在支撑筋与主腹板的焊接连接处，应力值远低于所选结构钢的屈服强度，留有充足的强度余量；位移变形云图标定的最大变形量位于梁体中部承载区，变形量控制在铁芯装配允许的形位公差范围内，不会导致铁芯叠片错位；安全系数云图显示梁体各区域安全系数均满足重型发电设备的设计规范要求，即使出现短时1.2倍额定载荷的过载工况，也不会出现塑性变形。

　　外形尺寸与安装边界的设计上，梁体的整体长度、宽度、高度完全适配对应型号发电机的机座内部安装空间，两端的连接法兰尺寸与机座支撑座的安装面完全匹配，连接螺栓的孔距、孔径按照高强度螺栓的装配要求设计，梁体上表面的铁芯定位槽的位置度公差控制在0.1mm以内，能够保障铁芯叠片装配后的同轴度符合发电机的设计要求。梁体内部设置的横向、纵向加强筋，按照载荷传递路径布置，在不额外增加过多梁体自重的前提下，最大化提升梁体的整体刚度，避免运行过程中出现共振问题。

　　在实际工程应用中，该分布梁不仅可用于全新发电机组的生产装配，也可作为老旧机组改造升级的替换构件，对于运行年限较长、原有承载梁出现疲劳变形的机组，更换该结构的分布梁可有效提升机组的运行稳定性，延长机组的大修周期。设计过程中充分考虑了焊接加工的工艺性，所有焊缝的位置都预留了足够的焊接操作空间，避免出现无法施焊的死角，焊后去应力处理的工艺要求也在结构设计中做了对应考量，梁体的壁厚选择兼顾了强度要求与焊接加工的便利性，不会出现壁厚过大导致的焊接变形难以控制的问题。

　　从结构细节来看，梁体上开设的减重孔均做了圆角过渡处理，避免开孔位置出现应力集中，减重孔的位置经过拓扑优化确定，在不影响梁体整体强度刚度的前提下，尽可能降低梁体自身重量，减少机组整体的结构载荷。梁体表面的防腐处理要求适配发电机组内部的运行环境，能够耐受机组运行时的温度变化、油气侵蚀，长期使用不会出现锈蚀问题。对于结构设计从业者而言，该模型的载荷传递路径设计、仿真校核思路、工艺性考量都具备参考价值，可直接复用在同类型重型承载梁的设计工作中，减少重复建模与校核的工作量。
