长圆形敞口浅槽结构件设计

　　在轻工物料周转、小型工件浸涂处理、实验室样品承托这类场景里，这类长圆形敞口浅槽的使用频率远高于常规方槽或圆槽。很多现场做工艺布局的工程师都有体会，方槽的直角转角位置极易残留物料残渣，清理时需要反复抠刮转角缝隙，而纯圆槽的空间利用率偏低，在排布线性工序时无法和前后段的直线输送轨道顺畅衔接，这种两端带半圆的长圆形结构刚好能平衡这两个痛点。从结构功能上看，该构件为一体成型的敞口槽体，侧壁带有均匀的拔模斜度，既方便冲压或吸塑成型后的脱模作业，也能在多个槽体堆叠存放时减少嵌套阻力，降低仓储和转运过程中的空间占用。槽口边缘做了卷边强化处理，没有尖锐的裁切毛边，日常取放时不会划伤操作人员手部，同时卷边结构能大幅提升薄壁槽体的整体刚性，

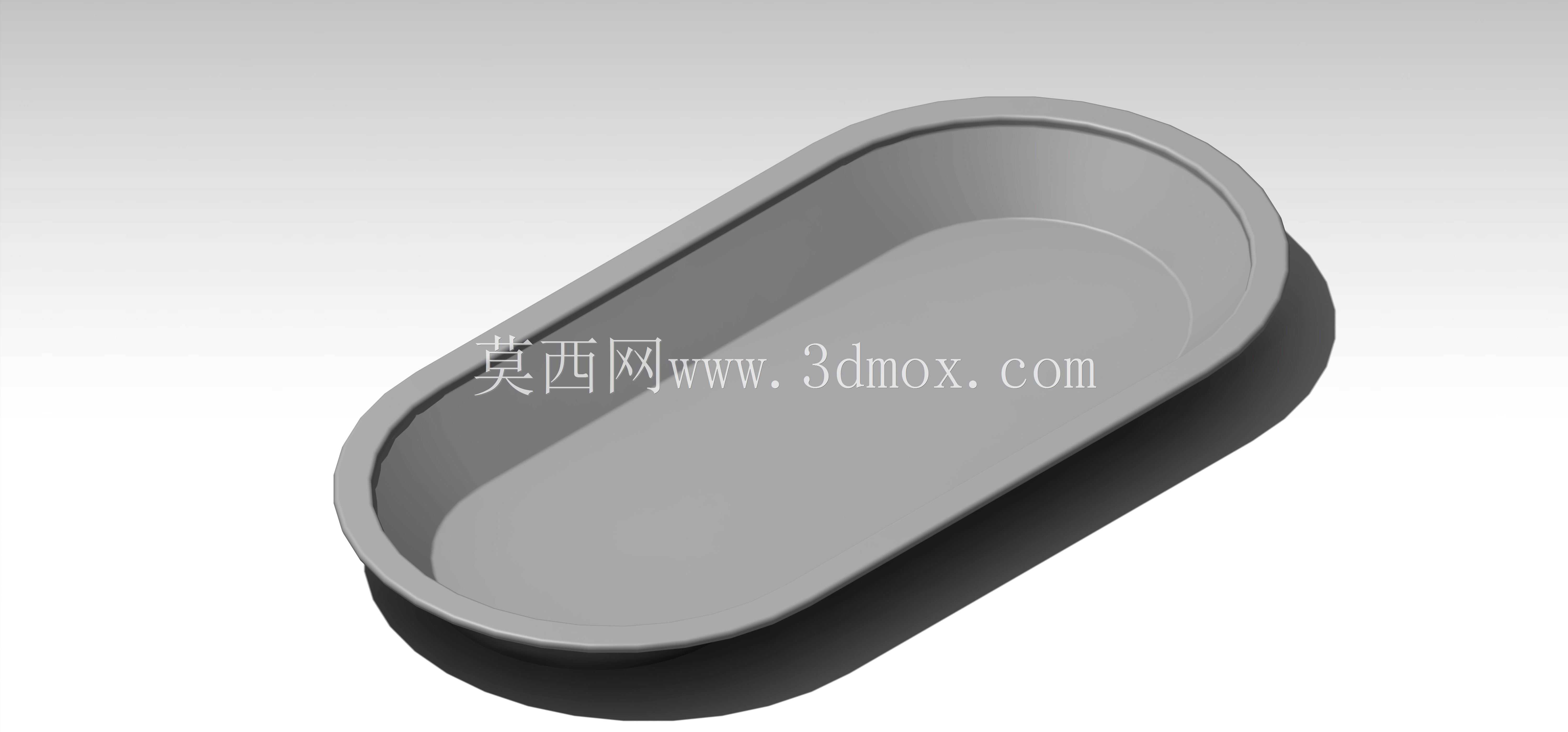

　　避免盛装物料时槽口受外力挤压出现变形翘曲。槽底为平整平面，放置在工作台面或者输送线辊筒上时能保持稳定，不会出现倾斜晃荡的情况，槽底与侧壁的过渡位置采用大圆角衔接，不存在清洁死角，用普通毛刷就能快速清理槽内残留的碎屑或液体。设计这类槽体时，首先要明确安装边界的限制，该槽体整体长度方向尺寸为25厘米，宽度方向为10厘米，槽体深度为20厘米，这个尺寸刚好适配多数小型工作台的工位间距，也能匹配常规的物料盒存放架层格尺寸，不需要额外调整现有工位的布局尺寸。在壁厚选择上，需要根据盛装物料的重量做匹配，如果是盛装小型金属零件，壁厚可以选0.8-1.2mm的冷轧钢板做冲压成型，表面做喷塑处理提升耐锈蚀能力；如果是盛装液态试剂或者有弱腐蚀性的物料，

　　可以选用同等壁厚的304不锈钢板材，或者采用食品级PP材质做吸塑成型，满足不同场景的使用需求。两端半圆的内半径与槽体半宽保持一致，也就是5厘米，这种等半径设计能让槽内的物料在沿长度方向滑动时不会出现卡滞，比如在工序间输送小型圆柱状零件时，零件可以顺着半圆端的弧面顺畅滑入下一个工位，不会像方槽那样在转角位置被卡住。槽体的侧壁高度做了等高度设计，槽口所在平面与槽底平面保持平行，当需要在槽体上方加装防尘盖板或者液位检测支架时，可以直接在槽口卷边位置做固定，不需要额外调整支架的水平度。很多人在初次设计这类槽体时容易忽略侧壁斜度的一致性，导致成型后出现壁厚不均的问题，实际建模时需要保证整个侧壁的拔模角度统一在1-1.5度，

　　既不会因为斜度过大导致槽口与槽底的尺寸差过多影响内部有效容积，也不会因为斜度过小导致脱模时出现侧壁刮花的问题。另外槽底可以根据使用需求做微幅的倾斜设计，比如在靠近一端半圆的位置做0.5度的倾斜，方便槽内的液体从预设的排液口流出，但如果是用于承托固体物料的场景，槽底保持全平即可，避免物料往一端滑移堆积。在安装适配方面，这类槽体不需要复杂的固定结构，多数场景下直接放置在工位架上即可，如果是在移动设备上使用，可以在槽底预留两个沉头孔，用螺丝将槽体固定在设备安装面上，沉头孔的位置要避开槽内的圆角过渡区，避免出现应力集中导致槽体开裂。从实际使用反馈来看，这种长圆形槽体在小型电子元器件分拣、五金零件清洗、实验室样品盛放等场景下的适配性非常好，既兼顾了直线排布的空间利用率，又解决了直角槽清洁困难的问题，同时一体成型的结构没有拼接焊缝，不会出现焊缝位置锈蚀漏液的问题，长期使用的维护成本远低于焊接拼装的槽体。建模过程中需要注意槽口卷边的曲率要保持均匀，卷边的直径一般设置为壁厚的3-5倍，既能保证卷边的结构强度，也不会因为卷边过大占用过多的槽口外部尺寸，影响槽体在狭窄工位的放置。
