十二角花键薄壁套筒式扭力传递构件

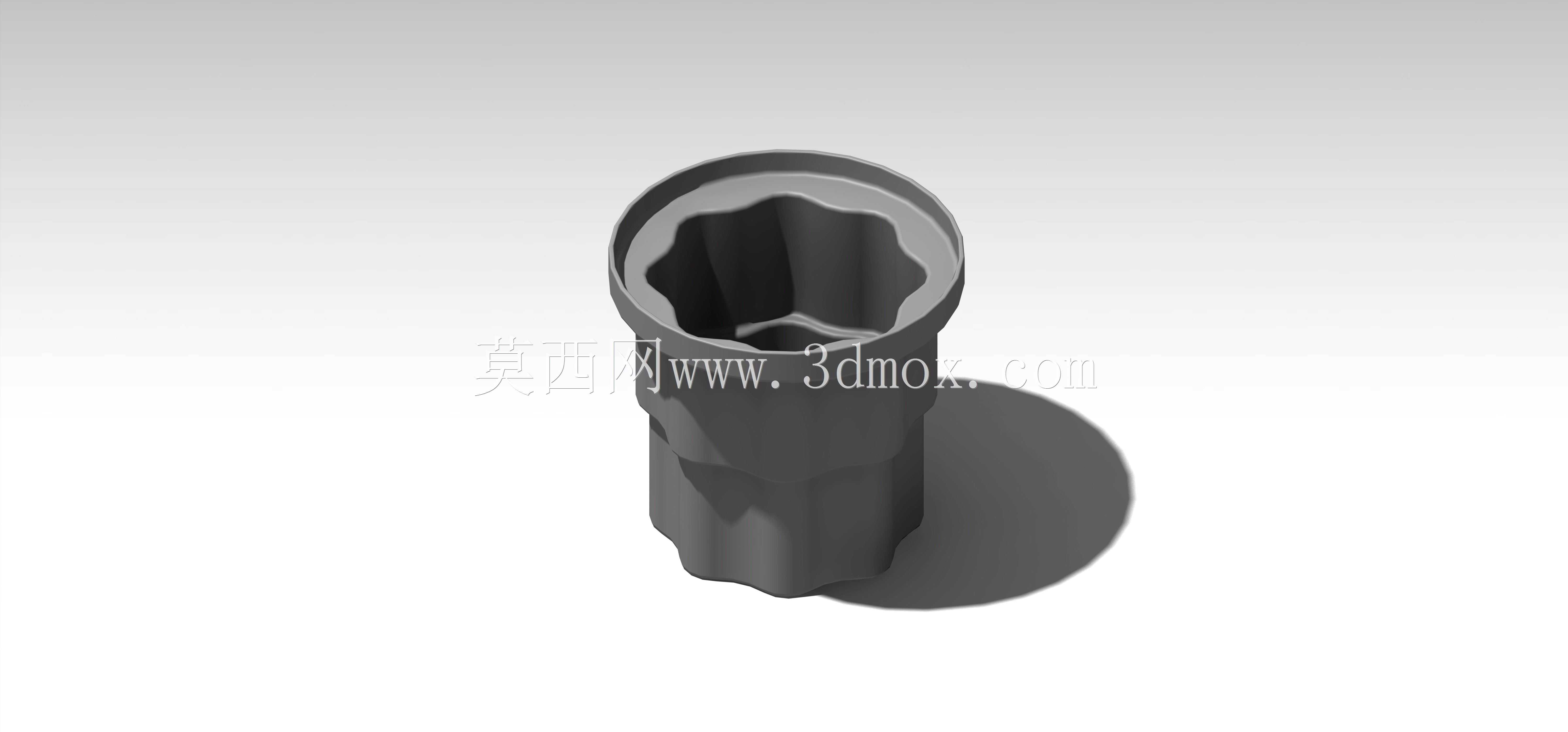

　　日常在做重型设备装配、车辆维保、工业产线工位工装配置的时候，经常会遇到大扭矩工况下的紧固件拆装需求，普通六角套筒在面对高扭矩锁紧的螺栓、螺母时，很容易出现棱角打滑、螺栓头磨损圆边的问题，尤其是在空间受限的深孔安装位、螺栓头外伸量不足的场景下，常规套筒的咬合深度不够，很容易造成紧固件报废，甚至损伤周边安装基面。这次建模的这款十二角内花键套筒构件，就是针对这类高扭矩、受限空间的装配场景做的结构优化设计。从结构功能上看，它的内孔采用十二角梅花型轮廓，相比传统六角套筒，每个咬合面的受力夹角更小，和螺栓头的接触面积提升了近一倍，扭矩传递过程中应力不会集中在螺栓棱角位置，既能承受更大的锁紧扭力，也能有效降低螺栓头被拧圆的概率，

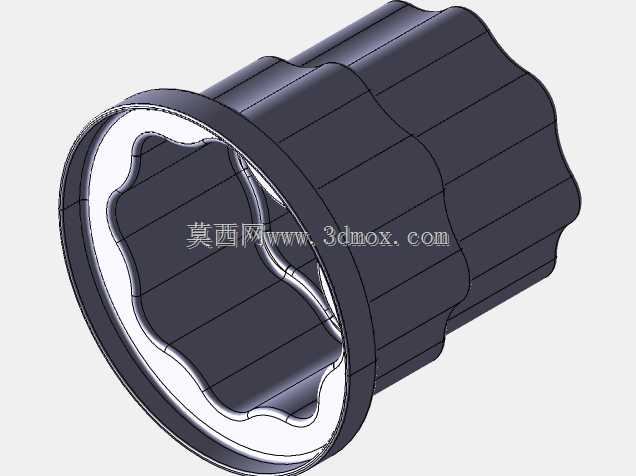

　　哪怕是已经有轻微磨损的外六角紧固件，也能通过多齿咬合实现可靠传力。构件的外形做了阶梯式薄壁设计，靠近驱动端的外壁做了滚花防滑结构，方便徒手对位调整，靠近工作端的外壁做了等距的防滑凹槽，既可以适配快换式套筒扳手的卡位结构，也能在需要辅助敲击对位的时候，提供均匀的受力面，不会因为局部敲击造成套筒变形。尺寸边界上，这款构件的整体外径控制在65mm，轴向总长度60mm，内孔的花键深度做到了42mm，足够覆盖常规M36到M42规格外六角螺栓的头部咬合深度，工作端的端口做了15度的导入倒角，在视线不好的盲装场景下，只要端口大致对准螺栓头，稍微转动就能顺着倒角滑入咬合位置，不需要反复对位调整。设计过程中特意做了壁厚的等强度校核，

　　内花键的齿根位置做了R0.8的圆角过渡，避免扭矩加载时齿根应力集中造成开裂，外壁的凹槽位置也做了壁厚余量核算，最薄位置的壁厚不低于7mm，配合常用的铬钒钢材质性能参数，额定承受扭矩可以达到1200N·m，完全覆盖商用车底盘装配、重型设备地脚螺栓锁紧、大型工装夹具紧固件拆装的扭矩需求。和普通长套筒不同的是，这款构件没有做加长杆一体化设计，驱动端采用标准的1英寸方孔卡位，可以搭配不同长度的接杆、棘轮手柄、扭力扳手使用，在深腔安装位可以加长接杆作业，在开放工位也可以直接搭配冲击扳手使用，适配性更强。实际使用场景里，这类套筒除了常规的维保装配，还可以集成到自动化拧紧轴的末端执行件上，在产线自动锁紧工位替代定制式拧紧头，

　　因为内十二角的结构对螺栓头的位置公差容忍度更高，当输送线上的工件螺栓位置存在±2mm的位置偏差时，套筒端口的倒角可以顺利导入，不会出现对位失败撞坏工件或者拧紧头的问题。建模的时候特意把内花键的齿形公差按IT7级精度做了参数化设置，每个齿的对称度、齿面的平面度都留了后续加工的工艺余量，不管是后续做冷挤压成型还是数控铣削加工，都可以直接导出工程图用于生产，不需要再做结构修正。外壁的防滑凹槽位置距离工作端端面留了10mm的安全距离，当套筒完全套入螺栓头之后，凹槽位置不会和工件安装面发生干涉，哪怕是螺栓头沉在安装面以下10mm的沉孔结构里，套筒也能完全插到底实现全齿咬合，不会出现因为卡位凸台顶住安装面导致咬合深度不足的问题。另外构件的驱动端方孔周围做了一圈2mm的凸起加强边，当冲击扳手高频冲击驱动方榫的时候，加强边可以分散方孔边缘的冲击力，避免长期使用后方孔边缘胀大变形，延长构件的使用寿命。
