尼尔贝克异形曲面承托结构件

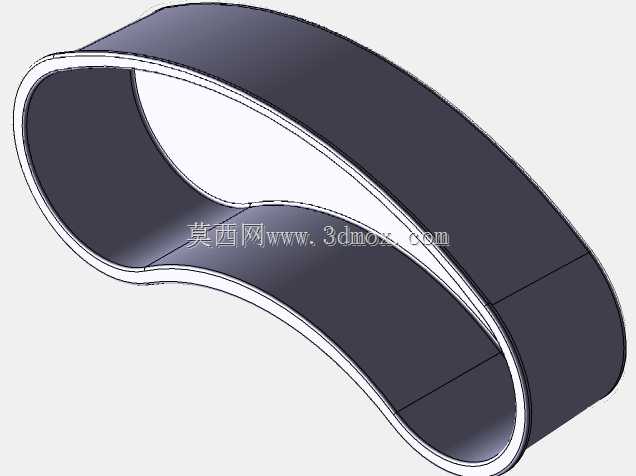

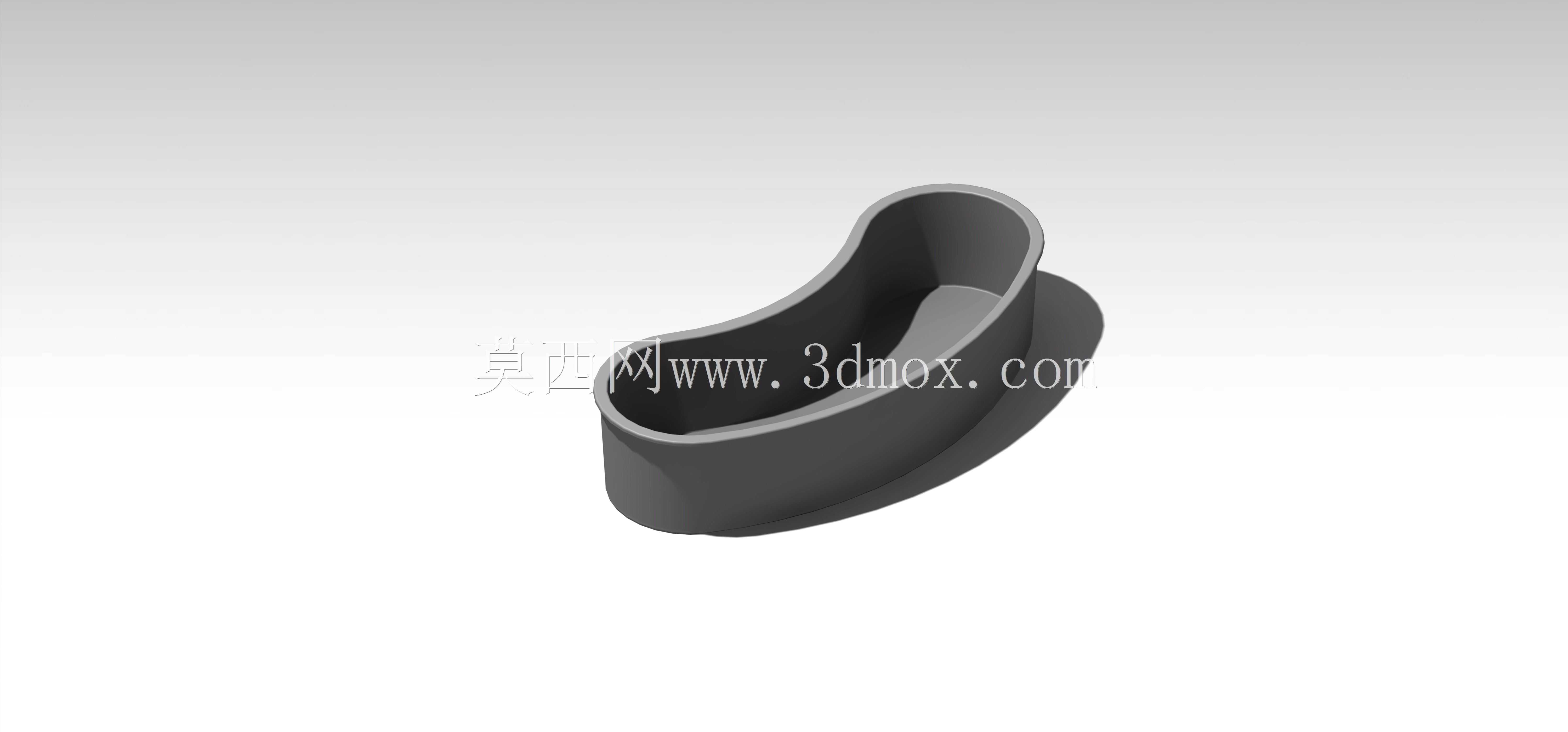

　　在传感检测配套的工装辅件设计场景中，这类异形曲面承托结构的应用十分普遍，尤其是在需要贴合人体工学曲面或者特殊工件轮廓的检测工位上，常规的直角支撑件无法实现稳定的贴合承托，很容易在检测过程中出现工件移位、接触面应力集中导致的检测数据偏差问题。这款结构件的设计核心就是解决非规则轮廓对象的承托定位需求，整体采用薄壁壳体构型，在保证结构强度的前提下尽可能降低自身重量，减少对检测工位负载的额外占用。从实际使用场景来看，这类构件常配套在穿戴式传感检测设备、曲面工件定位工装当中，当检测对象存在连续变化的弧形轮廓时，结构件的内凹曲面可以和检测对象的外轮廓形成面接触支撑，相比点接触、线接触的支撑方式，接触面积更大，单位面积承压更小，

　　不会对软质检测对象造成压痕损伤，也能避免硬质工件在定位过程中出现磕碰划伤。设计过程中首先确定的是安装边界尺寸，整体长宽高控制在230mm、80mm、50mm的范围内，这个尺寸区间可以适配绝大多数中小型传感检测工位的安装空间，不需要对现有工位的安装基板做额外的扩孔或者裁切改造。结构的壁厚采用均匀化设计思路，整个壳体的壁厚保持一致，一方面是为了降低注塑或者3D打印加工过程中的变形风险，均匀壁厚可以让材料冷却收缩速率保持一致，避免出现局部缩痕、翘曲的问题；另一方面均匀壁厚的结构在受力时应力分布更均匀，不会出现局部应力集中导致的结构断裂问题。结构底部设计了平整的安装基面，基面和侧边曲面做了圆弧过渡处理，既可以避免安装时锐边划伤安装人员，

　　也能减少应力集中点。内曲面的弧度经过多次拟合调整，完全匹配对应检测对象的外轮廓曲率，安装后不会出现晃动间隙，承托时的贴合度可以满足高精度传感检测的定位要求，检测过程中不会因为支撑间隙导致检测对象出现微位移，保证检测数据的稳定性。在实际选型适配时，这类承托结构件不需要额外做复杂的装配调试，只需要通过底部基面的安装孔位固定在检测工位基板上即可，安装效率高，后期维护更换也十分便捷。针对不同的使用场景，该结构可以根据实际接触的工件材质调整表面粗糙度，如果是接触光学类传感元件，表面可以做哑光处理避免反光干扰检测；如果是接触软质生物传感检测配件，表面可以做圆角钝化处理，避免锐边损伤配件表面。结构的开口边缘做了外翻边加强设计，相比直边开口的结构，

　　外翻边可以提升开口处的结构刚度，在频繁取放检测对象的过程中，开口边缘不会因为长期受力出现变形外翻的问题，延长构件的使用寿命。从结构受力的角度分析，当检测对象放置在承托结构内时，载荷会沿着内曲面均匀传递到底部安装基面，再通过安装基面传递到工位基板上，整个传力路径连续顺畅，没有突变的受力拐点，长期承受交变载荷也不会出现疲劳损坏的问题。这类结构的设计难点在于异形曲面的曲率拟合，既要保证和承托对象的轮廓完全贴合，又要控制整体尺寸在安装边界范围内，同时还要兼顾加工工艺性，避免出现无法脱模或者打印支撑过多的问题。在建模过程中，曲面构建采用多截面放样的方式，每个截面的轮廓尺寸都经过反复校核，保证曲面过渡顺滑，没有突兀的折角，既提升了外观的流畅度，也避免了折角处的应力集中问题。对于需要在传感检测工位长期使用的场景，该结构的材料可以根据使用环境选择，常规工况下采用工程塑料即可满足强度要求，如果是在高温或者有腐蚀介质的检测环境中，也可以更换为金属材质通过钣金折弯或者铸造成型，结构本身的构型不需要做大幅调整，适配性较强。
