半椭圆凹形槽式传感器安装基座结构

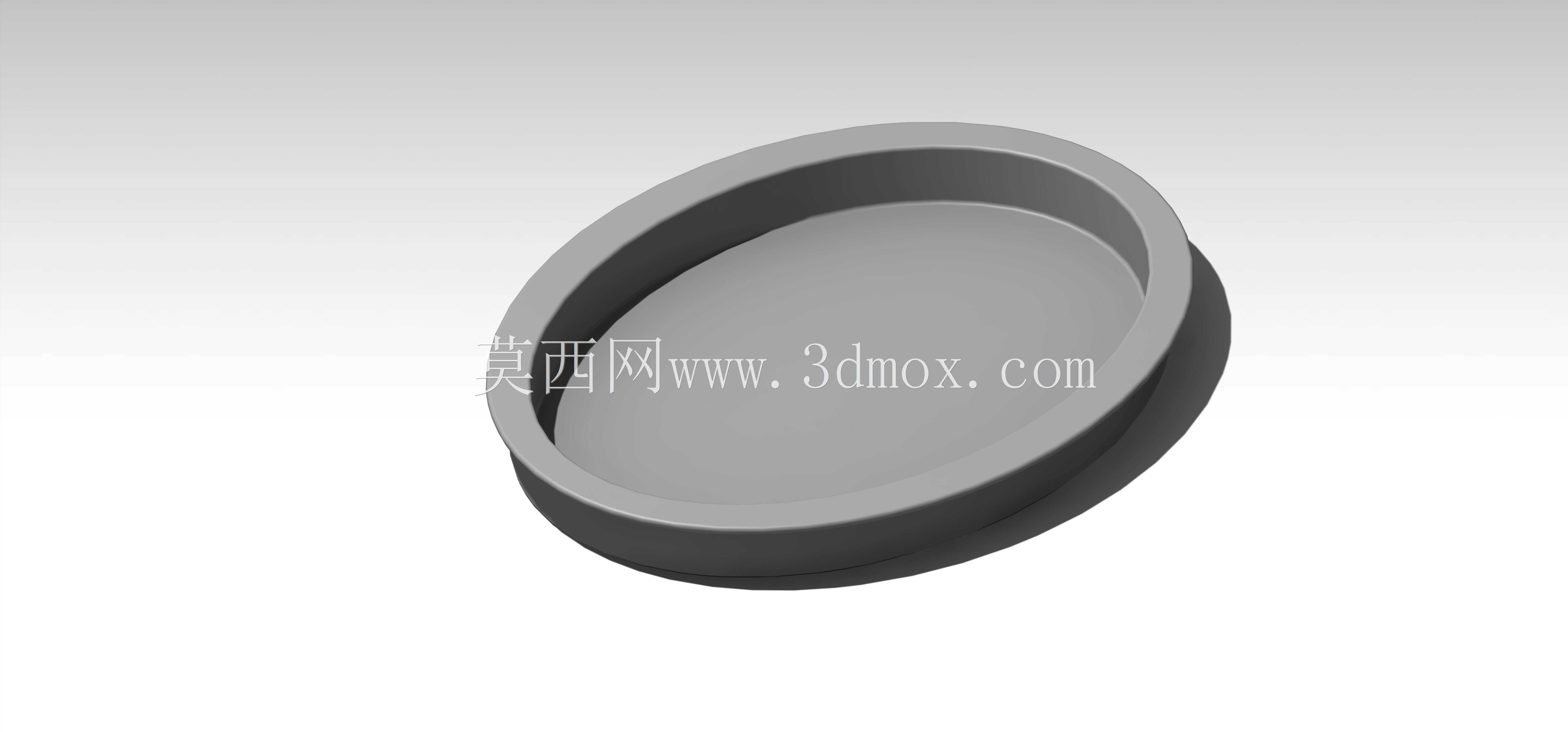

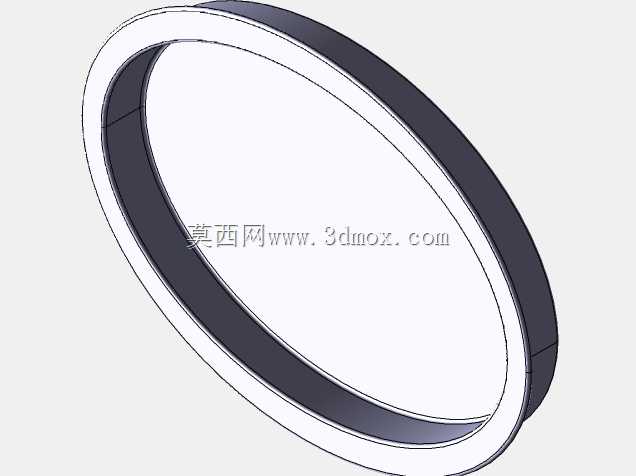

　　在工业传感检测的实际部署场景里，这类半椭圆凹形结构件常作为嵌入式传感器的安装承载基座使用，区别于常规圆形安装座，半椭圆的轮廓设计能够适配特定安装面的异形开孔需求，尤其在设备壳体侧壁、弧形工装面板的传感器嵌装场景中，能够避免圆形基座与弧形安装面出现的边缘贴合缝隙，减少安装后基座晃动、密封失效的问题。从结构功能来看，该构件整体为带围边的凹形槽结构，凸起的环形围边高度统一，围边内壁做了等厚处理，既能够在传感器嵌入时提供周向限位，避免传感器装入后出现径向窜动，也能为外围的密封胶圈预留安装位，在有防尘、防泼溅要求的工业现场，围边与密封胶圈配合可以阻挡切削液、粉尘进入传感器安装腔，保障传感元件的工作稳定性。槽底为平整的平面结构，

　　平面度控制在适配常规传感器底面贴合的公差范围内，传感器装入后底面与槽底完全贴合，能够保证传感端面的检测距离精度，避免因底面不平整导致的检测距离偏差、信号输出波动问题。设计过程中优先考虑了安装边界的适配性，整体外轮廓尺寸为长17cm、宽13cm，整体厚度1.68cm，这个尺寸参数能够覆盖多数中短距离检测类光电、接近传感器的安装尺寸需求，外轮廓的半椭圆长轴与短轴比例经过适配调整，能够直接嵌入预先开好的对应异形安装孔中，不需要现场额外对安装孔进行修锉加工，减少现场安装的工作量。围边的厚度经过受力校核，在采用常规工程塑料或者铝合金材质加工时，既能够承受传感器装入时的挤压应力，也不会因为围边过厚导致整体结构重量偏大，在移动工装、

　　轻型检测设备上使用时不会增加过多的负载。从安装适配的角度考虑，该结构的外边缘做了小尺寸的倒角处理，在嵌入安装孔时能够起到导向作用，即使安装孔的尺寸存在小范围的公差偏差，倒角结构也能引导基座顺利装入，不会出现边缘卡滞、需要强行敲击安装的情况。槽体的深度经过匹配设计，能够保证传感器装入后，传感端面与基座端面的高度差符合检测要求，既不会因为槽深过浅导致传感器突出基座过多，容易被运行中的工件剐蹭损坏，也不会因为槽深过深导致传感端面被围边遮挡，影响检测信号的正常发射与接收。在实际产线应用中，这类基座还可以配合快拆结构使用，在需要频繁更换传感器的检测工位，半椭圆的轮廓具备防呆作用，能够避免传感器安装时出现方向装反的问题，

　　不需要额外增加防呆定位销，简化了整体安装结构。结构的壁厚均匀性控制较好，不管是采用注塑加工还是CNC铣削加工，都不会出现壁厚差异过大导致的加工变形问题，注塑生产时能够减少缩痕、翘曲的不良率，机加工时能够减少走刀路径的调整次数，提升加工效率。凹形槽的内角处做了微小的圆角过渡，避免应力集中导致的结构开裂，在设备运行存在振动的场景下，圆角过渡能够分散长期振动带来的应力，延长基座的使用寿命，不会出现内角处开裂导致的传感器松动问题。
