工字形截面梁结构有限元受力分析模型

　　在重型输送线支撑、厂房次梁搭建、设备机架承重等工程场景中，工字形截面的型钢构件是应用占比极高的受力部件，这类构件的受力合理性直接决定整套结构的承载安全与服役寿命，本次构建的分析模型正是针对这类长条形受弯构件的力学性能验证场景。从实际工程用途来看，这类600mm级高度的工字形构件常被用作大跨度设备的底部承重梁、输送系统的纵向支撑主梁，或是重载工装的框架横梁，日常工况下需要承受均布载荷、端部集中载荷以及偶尔的偏载冲击，因此在设计阶段必须完成精准的受力校核，避免出现局部屈曲、整体挠度过大或是应力集中导致的断裂风险。

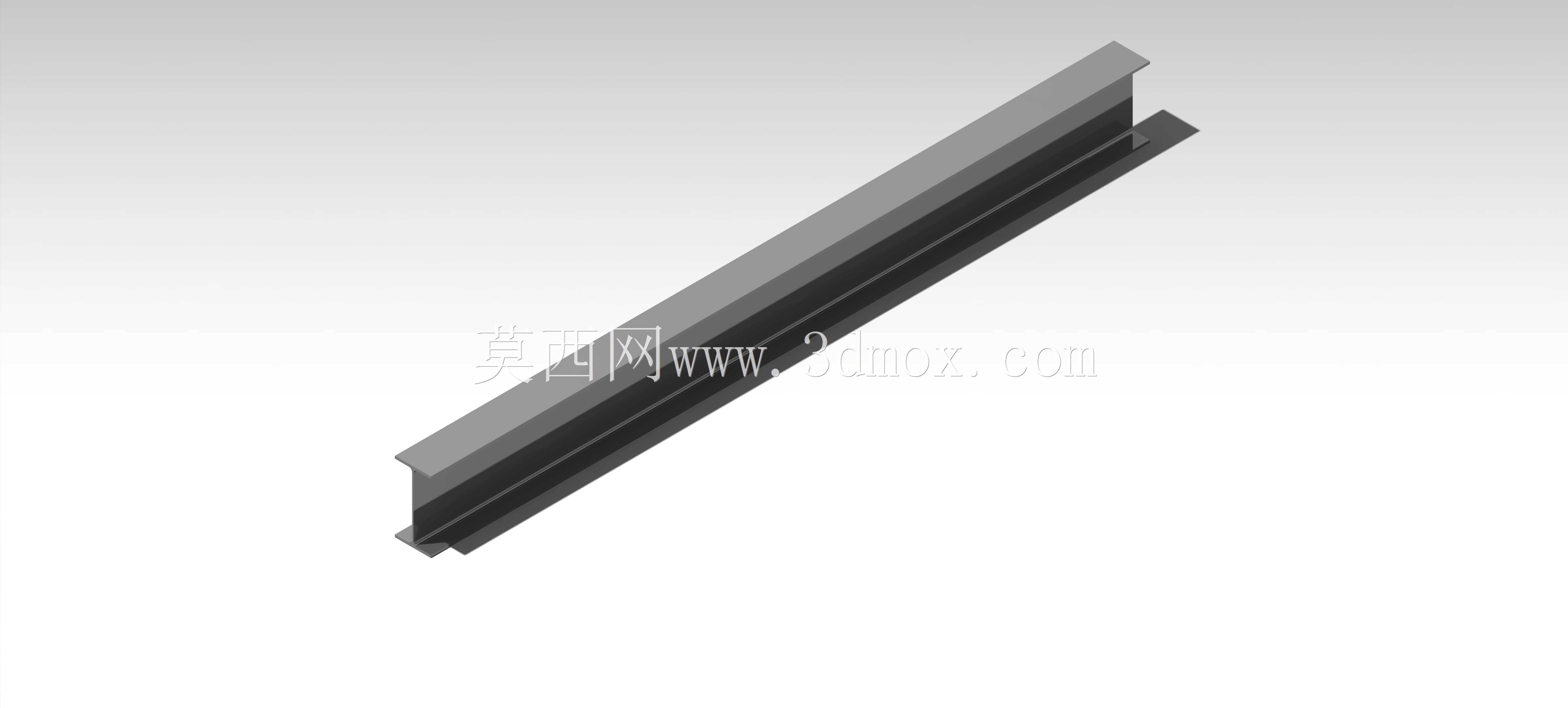

　　模型的设计思路完全贴合工程实际的校核流程，首先还原了工字形截面的标准构造特征：上下翼缘承担弯曲工况下的拉压应力，中间腹板承担剪切应力，同时在构件的端部还原了实际安装时的约束边界——也就是工程中常见的简支约束形式，约束位置对应实际安装时的支座接触区域，避免仿真约束与实际安装状态出现偏差导致结果失真。在建模过程中，针对构件的受力敏感区域做了网格细化处理，比如翼缘与腹板的连接位置、载荷施加的集中区域，这些位置在实际工况中容易出现应力峰值，细化网格能够保证应力计算结果的精度，而在受力变化平缓的梁段中部则采用相对规整的网格划分，平衡计算效率与结果准确性。

　　从外形尺寸与安装边界来看，该构件总长度方向的有效跨度匹配600mm翼缘宽度对应的常规跨度配比，截面高度300mm的参数符合中型承重梁的截面高跨比设计要求，上下翼缘的宽度、厚度以及腹板的厚度参数均参考常规热轧H型钢的规格区间设定，能够直接对应实际选型时的材料规格。安装边界的设定完全还原现场安装逻辑：两端支座位置设置竖向位移约束，其中一端额外限制水平轴向位移，模拟实际工程中一端固定铰、一端滑动铰的简支梁安装形式，避免热胀冷缩产生的附加内应力，同时在梁的顶面对应实际设备安装的载荷作用区域，施加符合工况的均布载荷，模拟设备自重、物料重量带来的持续作用力。

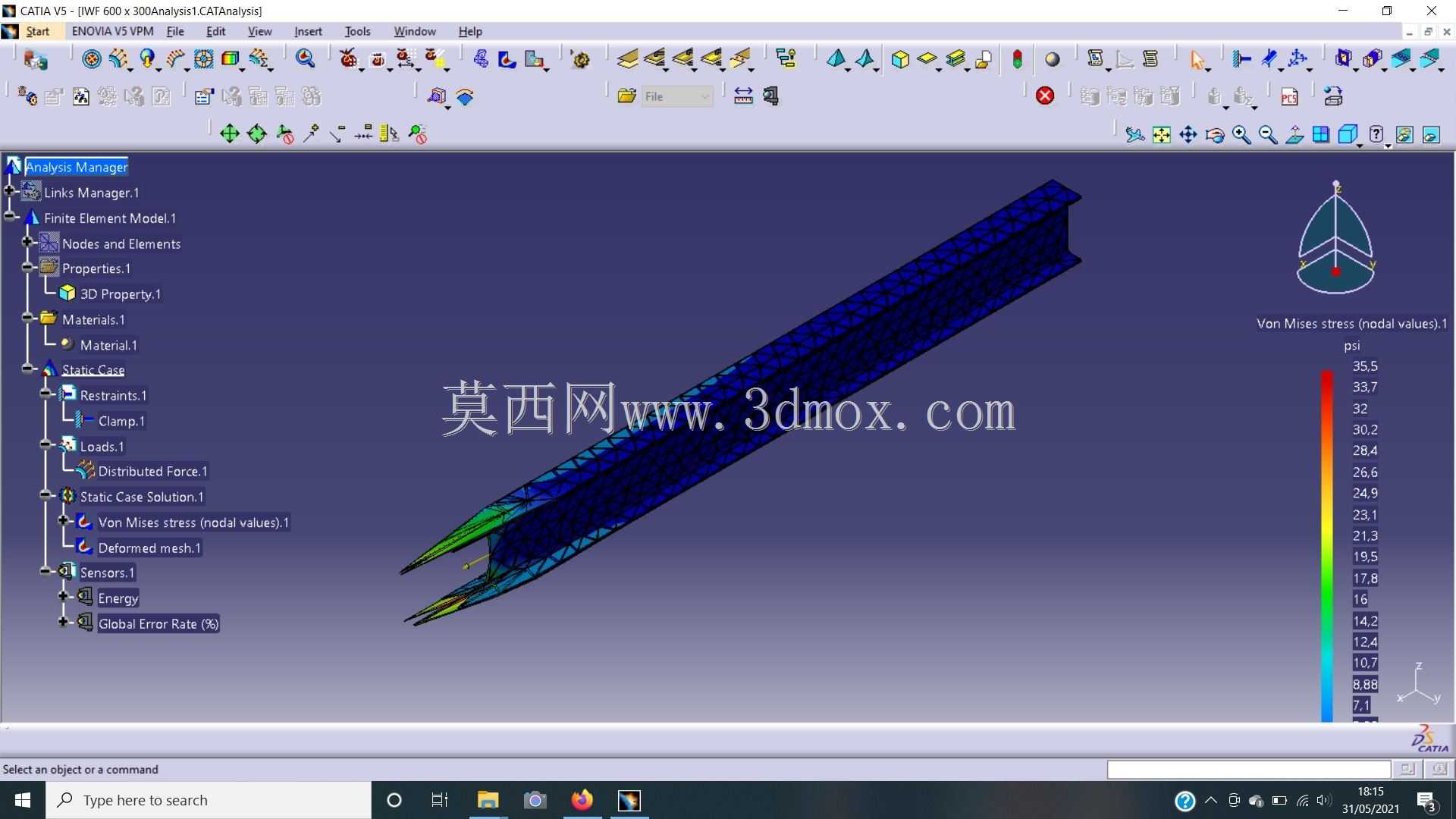

　　从功能特性来看，该分析模型能够直接输出构件在设定工况下的应力分布云图、位移变形云图以及安全系数分布，工程师可以通过结果直观判断最大应力位置是否超出材料的许用应力范围，最大挠度是否满足工程规范要求的跨度比限值，同时可以识别出应力集中的薄弱区域，针对性地做结构优化——比如在应力集中位置增加加劲肋、调整翼缘厚度，或是优化支座位置的接触形式，避免局部应力过大。不同于单纯的几何建模，这类分析模型的核心价值在于把实际工况的载荷、约束、材料属性都集成到模型中，让设计阶段的校核不再依赖经验估算，而是通过量化的仿真结果判断结构的合理性，减少后期样机测试的迭代次数，降低设计变更带来的成本浪费。在实际的工程应用中，这类分析结果还可以直接作为结构选型的依据，根据仿真得到的应力水平选择匹配强度等级的材料，避免材料选型过高带来的成本浪费，或是选型不足导致的安全隐患。
