立式曲柄滑块联动传动结构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:604838
  • 立式曲柄滑块联动传动结构
  • 立式曲柄滑块联动传动结构
  • 立式曲柄滑块联动传动结构
  • 立式曲柄滑块联动传动结构
  • 立式曲柄滑块联动传动结构
  • 立式曲柄滑块联动传动结构
  • 立式曲柄滑块联动传动结构

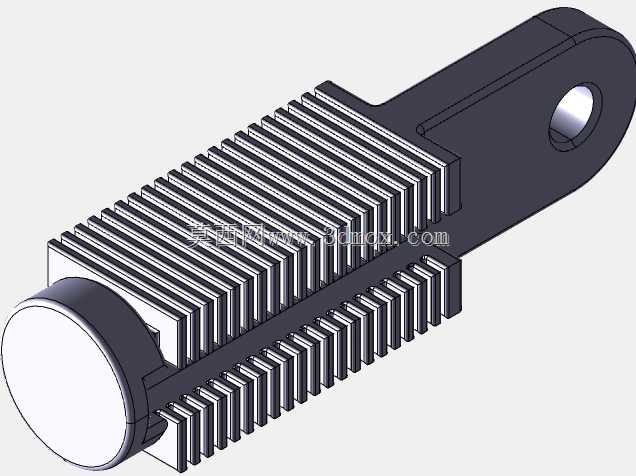

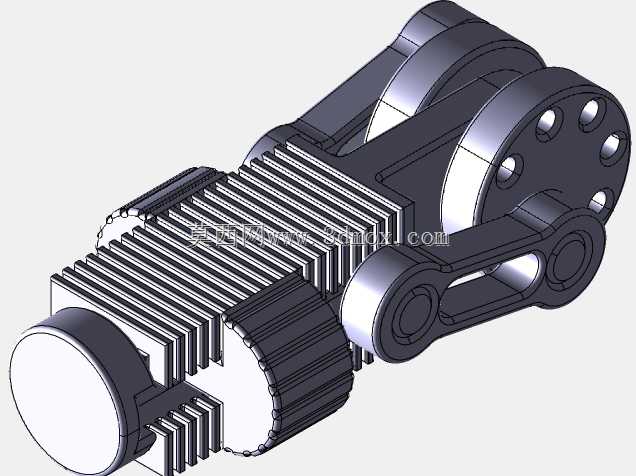

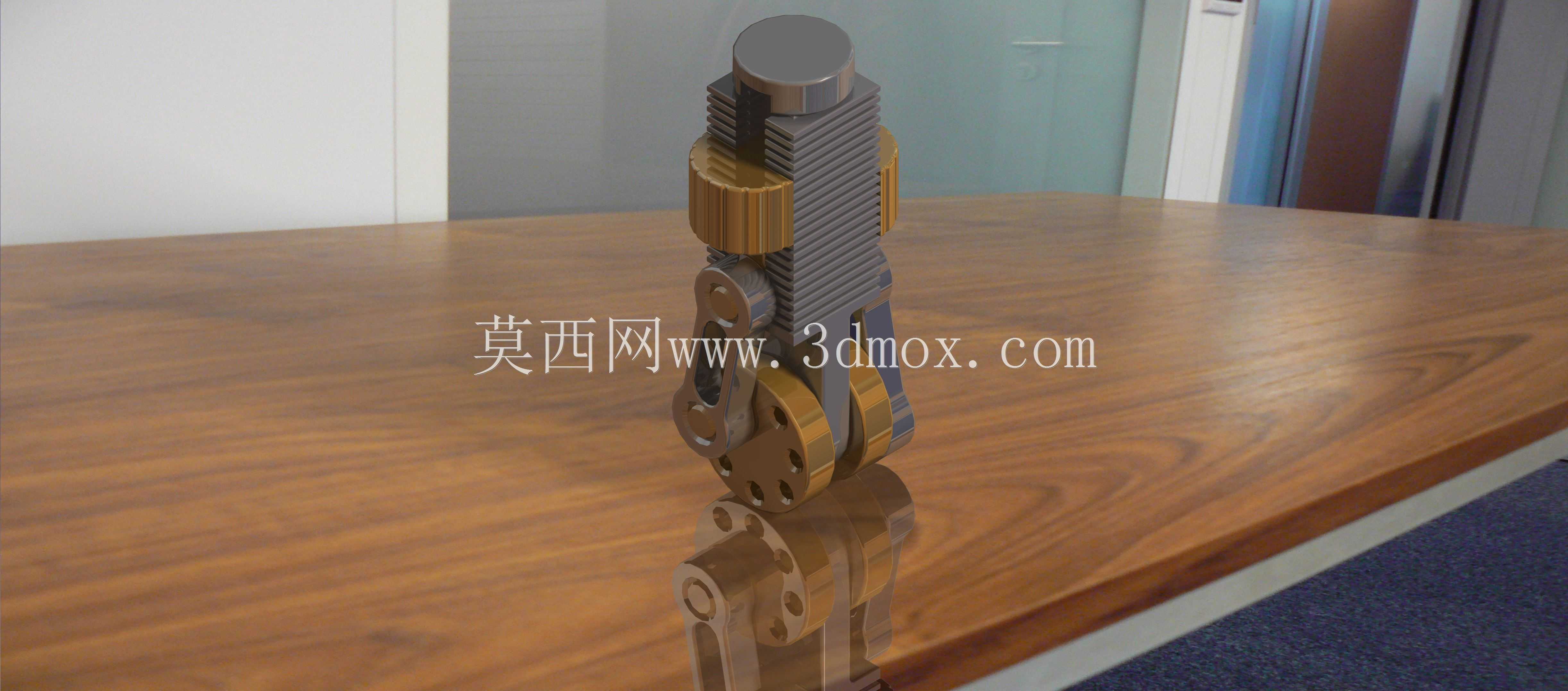

  这套曲柄滑块联动结构,核心是实现旋转运动与直线往复运动的精准转换,在各类需要往复执行动作的工业设备中都能找到适配场景,比如小型冲压工位的进给驱动、自动化生产线的短行程推料机构、检测设备的探针往复触发单元,甚至部分小型内燃机的动力传递核心也采用同源的结构逻辑,只是根据载荷、行程需求做了尺寸与材质的适配调整。从实际功能来看,这套结构通过曲柄端的连续旋转输入,带动连杆做平面复合运动,最终驱动滑块端沿固定导向方向做规律的直线往复输出,运动过程中没有多余的自由度窜动,传动链路的间隙可以通过配合公差的设计控制在极小范围内,能够满足中低载荷下高频次往复动作的使用需求,不会因为长期运行出现明显的行程偏移。设计过程中首先要确定的是滑块的额定工作行程,

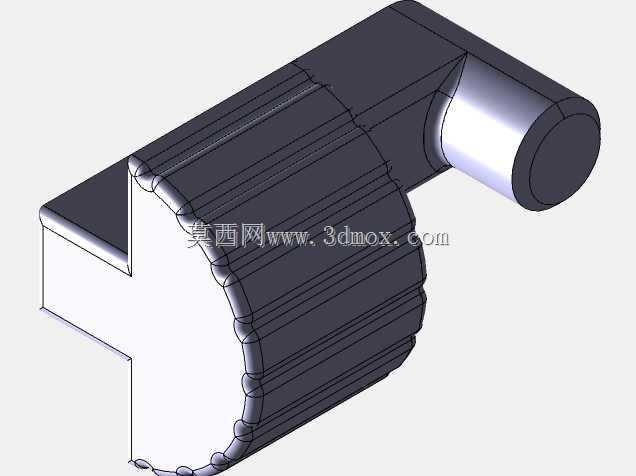

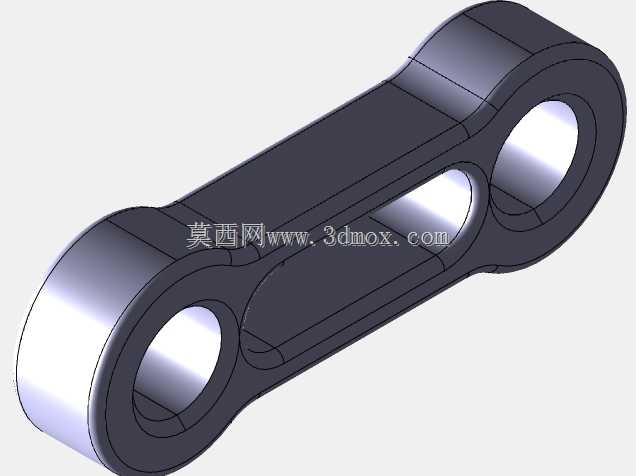

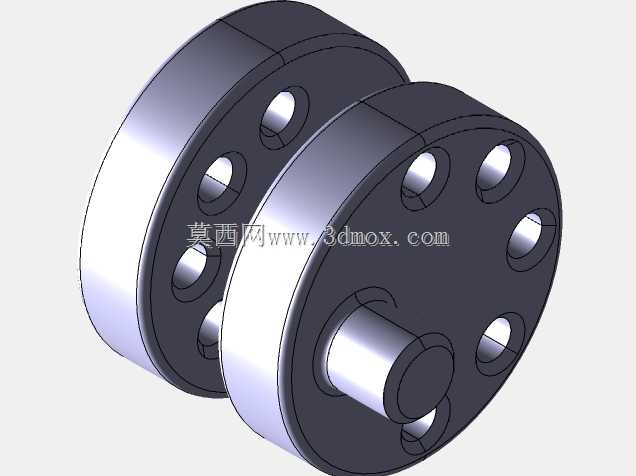

  这一参数直接决定了曲柄的回转半径,同时要核算连杆长度与曲柄半径的比值,比值过小会导致传动角过小,机构运行过程中出现死点卡顿甚至传动自锁的问题,比值过大则会造成整体结构尺寸冗余,浪费安装空间,这套结构的杆长比经过优化,既避开了死点位置的传动阻力峰值,也将整体外形控制在紧凑的范围内,安装时只需要预留曲柄回转的圆周空间以及滑块直线运动的导向空间即可,不需要额外预留过大的避让位置。结构的导向部分采用了集成式的导向肋设计,滑块与导向面的配合长度经过核算,能够承受侧向的分力,避免滑块在运动过程中出现卡滞或者偏磨,曲柄与连杆的铰接位置、连杆与滑块的铰接位置都采用了销轴配合的结构,装配时可以根据实际载荷需求选配铜套或者轴承来降低铰接位置的磨损,

  延长整体结构的维护周期。从安装边界来看,整个结构的安装基准面设置在底部的安装座上,安装孔位的间距按照通用的安装标准设计,可以直接固定在设备的安装平台上,不需要额外设计转接板,滑块的输出端预留了标准的连接接口,可以直接连接执行端的工装,比如推头、压头、检测触头等部件,不需要二次加工适配。在实际选型应用时,需要根据设备的往复频次、输出载荷来调整各部件的材质,比如轻载高频的场景可以选用铝合金材质降低运动部件的惯量,提升响应速度,中载工况下可以选用45号钢做调质处理提升结构强度,铰接位置做表面淬火处理提升耐磨性能。这套结构的运动轨迹经过仿真验证,整个运动周期内的速度、加速度变化平滑,没有明显的刚性冲击,能够适配每分钟数百次的往复动作需求,

  不会因为加速度突变造成设备的振动或者噪音超标。结构的拆解维护也十分便捷,只需要拆除铰接位置的销轴,就可以将曲柄、连杆、滑块三个核心部件分离,日常维护时只需要在铰接位置和导向面定期涂抹润滑脂即可,不需要复杂的维护工序。在自动化检测设备的应用场景中,这套结构可以配合传感器实现滑块位置的精准检测,控制曲柄的旋转角度就能精准控制滑块的伸出与缩回位置,实现定行程的精准动作输出,在小型装配设备中,这套结构可以用来实现零件的压装、推送、排序等动作,相比气缸驱动的方案,这套纯机械结构的传动方案不需要配套气源管路,动作一致性更好,不会因为气压波动出现行程偏差,长期运行的稳定性更高。
