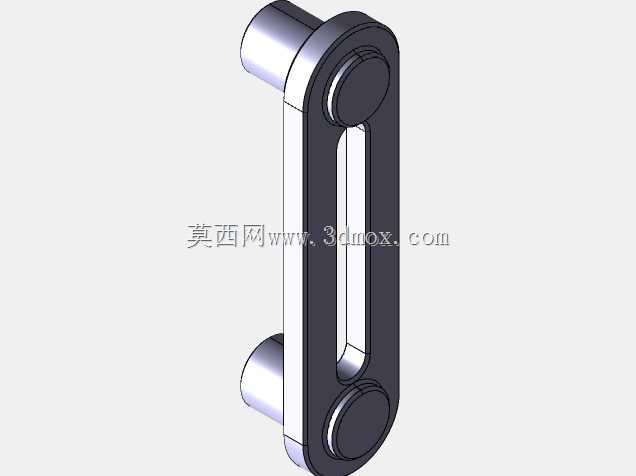

在各类工业传动场景中,带传动是应用极为广泛的动力传递形式,这类皮带构件作为带传动系统的核心柔性部件,承担着在主动轮与从动轮之间传递扭矩、缓冲传动冲击的核心作用,从常规的轻工输送设备到中小型机床的进给传动单元,再到各类自动化产线的动力传输工位,都能见到这类传动皮带的应用身影。不同于刚性齿轮传动的硬接触传递特性,皮带依托自身的弹性形变特性,可在传动过程中吸收部分启动瞬间的冲击载荷,同时在设备出现过载工况时,可通过自身与带轮之间的微量打滑实现过载保护,避免后端传动构件因瞬时过载出现断裂、崩齿等不可逆损伤,这一特性也让其在很多存在启动冲击、载荷波动的传动场景中成为首选传动部件。

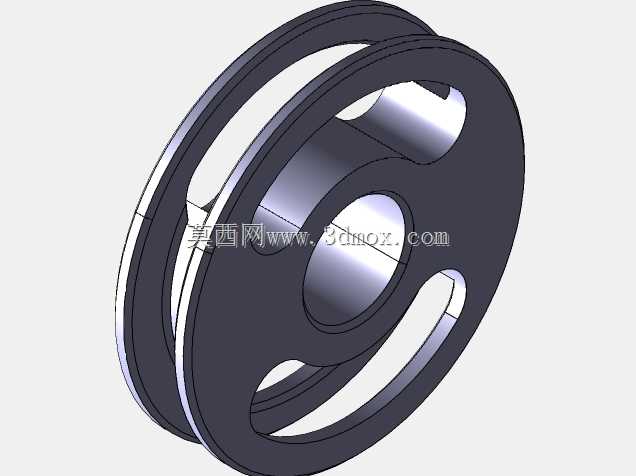

从设计逻辑来看,这类皮带的建模过程首先需要匹配对应带轮的槽型参数,确保皮带嵌入带轮轮槽后,接触面积符合传动摩擦力的设计要求,避免运行过程中出现打滑丢转的问题。建模时首先要确定两个带轮的中心距边界,中心距的取值直接影响皮带的包角大小与张紧调节余量,中心距过小会导致小带轮包角不足,传动摩擦力达不到额定扭矩传递要求,容易出现打滑;中心距过大则会导致皮带运行过程中出现上下颤振,尤其是高速传动场景下,颤振会加剧皮带的疲劳磨损,同时带来额外的运行噪音。皮带的截面尺寸需要严格匹配带轮的轮槽规格,不同的传动功率对应不同的截面型号,截面过大会导致皮带弯曲应力过大,反复绕经带轮时容易出现内层帘布层的疲劳断裂;截面过小则会导致单根皮带的承载能力不足,需要多根并联使用时还会出现载荷分配不均的问题。
在实际安装边界的考量上,这类皮带的安装需要预留足够的张紧调节空间,通常中心距方向需要预留不低于皮带节线长度2%的调节余量,用于安装时套入皮带以及后期磨损后的张紧调整。张紧力的设置也需要匹配设计值,张紧力过大会导致皮带与带轮之间的接触应力过大,加剧带轮槽面与皮带接触面的磨损,同时会增大带轮支撑轴承的径向载荷,降低轴承的使用寿命;张紧力过小则无法提供足够的传动摩擦力,容易出现打滑,导致传动效率下降,严重时还会因为打滑摩擦生热导致皮带过早老化失效。

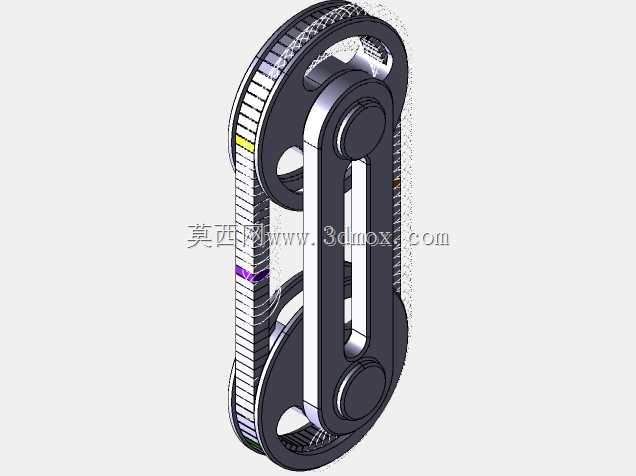

从功能特性层面来说,这类传动皮带运行过程中无需额外的润滑维护,相较于齿轮、链条等传动形式,维护成本更低,同时运行过程中的噪音水平更低,适合对噪音控制有要求的车间作业场景。其自身的柔性特性也可以在一定程度上补偿两带轮轴系之间的安装平行度误差,降低安装调试的精度要求,对于很多非精密级的传动工位来说,可大幅缩短设备的装配调试周期。建模过程中需要重点还原皮带的闭环环形结构,以及与带轮配合的接触面轮廓,确保装配干涉检查时可准确验证皮带与周边护罩、机架构件的安全间隙,避免运行过程中皮带与周边固定构件发生剐蹭,导致皮带过早损坏。
在不同的应用场景下,这类皮带的适配选型也存在差异,比如在输送类场景中,皮带的外层会根据输送物料的特性选择不同的覆盖层材质,而在动力传动场景中,则更侧重皮带内层抗拉层的强度与抗疲劳性能,确保长期反复弯折运行下不会出现层间剥离、断裂等失效问题。设计建模时需要充分考虑实际运行时的弯曲形变,在三维模型中预留出绕经带轮时的弯曲形变空间,避免静态装配检查时出现误判干涉的问题,同时也可为后续的运动仿真提供准确的模型基础,验证传动过程中皮带的运行轨迹是否符合设计预期,是否存在跑偏、蹭边等潜在问题。
- 上一篇:单轨走行传动机构结构设计方案
- 下一篇:双轮同步带传动组件结构设计
- 全部评论(0)
- 模板大小: 11.75 MB
- 售价:5金币
- 下载次数: 10
- 系统要求: CATIA,Rendering
- 软件分类: 通用机械零部件
