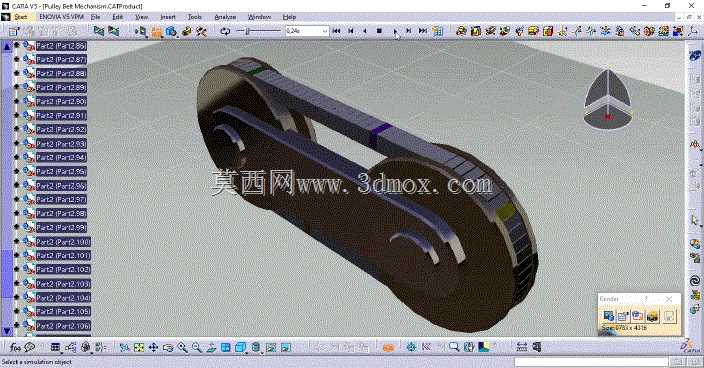

双轮同步带传动组件结构设计

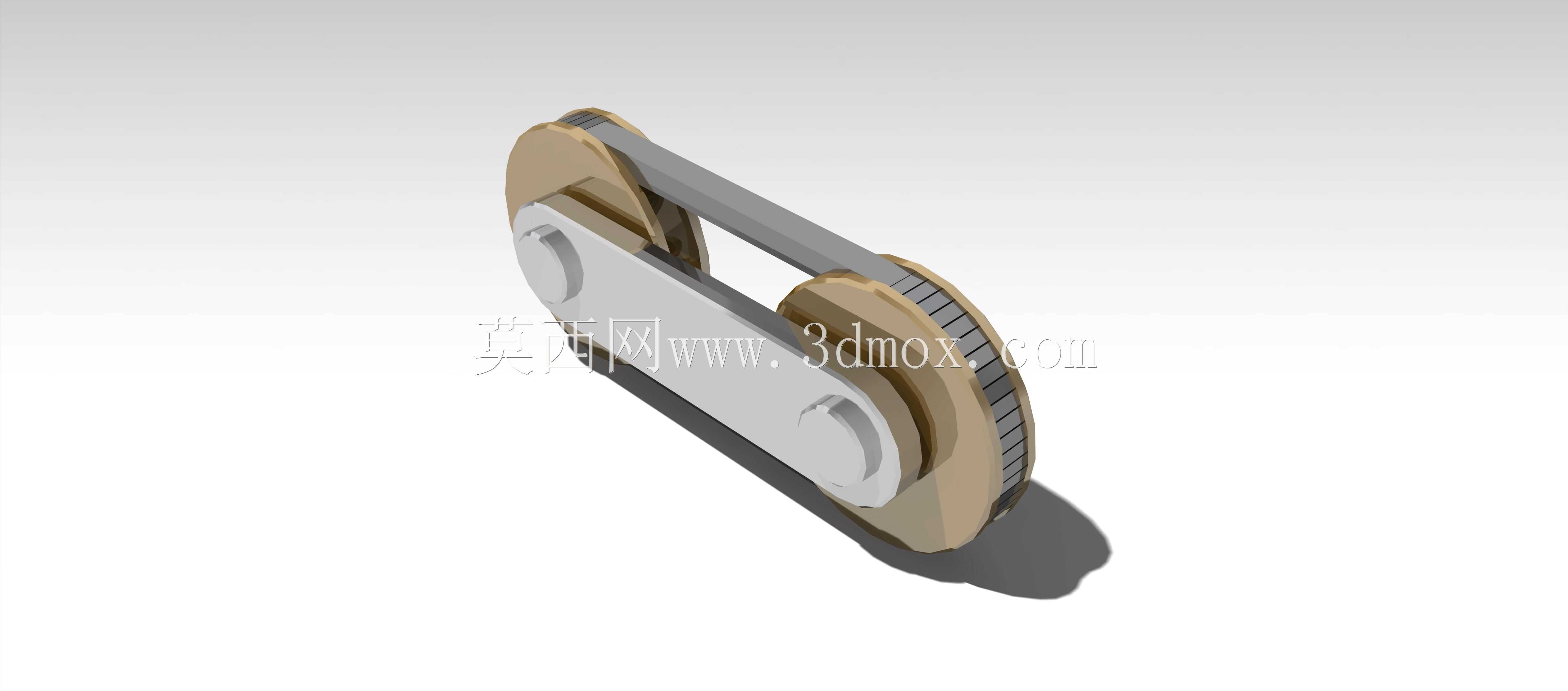

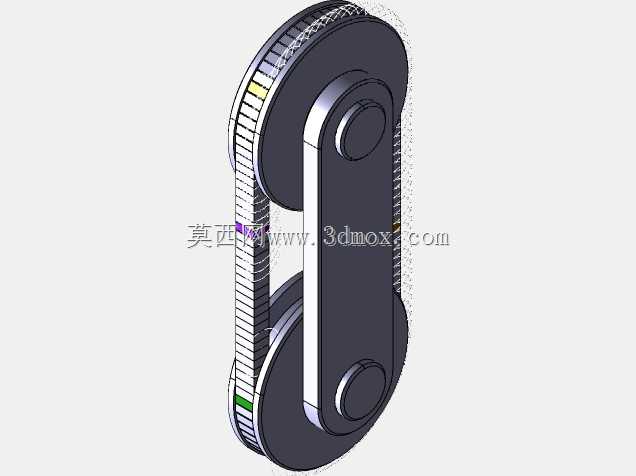

　　这套带传动结构在轻工输送、小型动力传输场景中应用十分普遍，从桌面级自动化送料机构，到小型实验设备的动力传递链路，都能见到这类结构的身影，它的核心作用是在两个存在一定中心距的转轴之间传递旋转动力，相比齿轮传动不需要严格控制轴间距公差，安装调试的容错空间更大，运转时的缓冲吸震特性也能降低输入端的冲击对负载端的影响。从结构细节来看，两个带轮分别对应主动端与从动端，轮缘处做了与皮带齿形匹配的齿槽设计，运转时皮带内嵌的抗拉层与轮齿啮合，不会出现平带传动容易打滑的问题，传动比的控制精度能够满足多数中低速传动场景的需求。设计过程中首先要确定的是传动比需求，结合输入转速与目标输出转速匹配两个带轮的节圆直径，

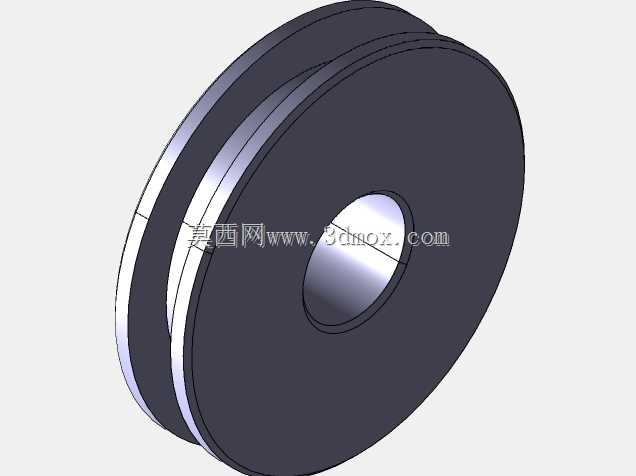

　　节圆尺寸确定后再根据传递扭矩的大小核算皮带的宽度与抗拉层规格，避免负载过大时出现皮带跳齿或者过早疲劳断裂的问题。两个带轮的中心距设计需要兼顾皮带包角与安装空间限制，主动轮的包角不能过小，否则啮合齿数不足会大幅降低传动的可靠性，中心距也不能过大，否则皮带运转过程中会出现横向振颤，高速运转时还会产生额外的风噪与动载荷。带轮的轮毂部分做了阶梯轴孔设计，能够适配不同直径的安装转轴，轴孔旁预留了紧定螺钉的安装位，装配时可以直接将带轮锁紧在转轴上，不需要额外加工复杂的轴肩定位结构，降低了配套转轴的加工难度。连接两个带轮的同步带采用了环形闭合结构，带体基层是耐磨的橡胶材质，内部沿长度方向排布了多股钢丝抗拉芯线，长期受拉状态下的伸长率极低，

　　不需要频繁调整张紧度，带齿表面做了耐磨涂层，与轮槽反复啮合过程中的磨损量很小，能够保证长期使用后的传动精度稳定性。安装边界方面，这套结构的整体外轮廓是由两个带轮的外圆与皮带上下两个边围成的类矩形区域，设计安装位时需要在带轮的外侧预留至少10mm的操作空间，方便后期更换皮带时不用完全拆卸两端的安装座就能完成操作，皮带的非传动侧不需要额外设置导向结构，只要保证周边3mm范围内没有硬质障碍物剐蹭带体即可。实际选型应用时，还要注意使用场景的环境温度，如果是在高温设备旁使用，需要更换耐高温材质的皮带，避免橡胶材质过早老化开裂，如果是在有粉尘的工况下使用，可以在带轮外侧加装简易的防尘护罩，减少粉尘嵌入轮槽造成的啮合异响与磨损。

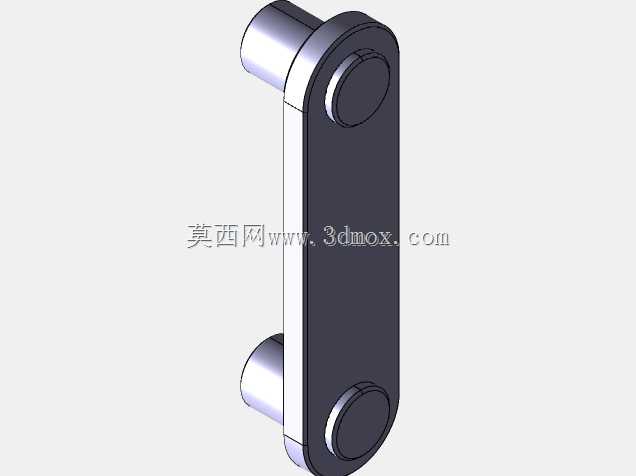

　　这套结构的张紧方式可以通过调整其中一个带轮的安装座位置实现，不需要额外加装张紧轮，进一步简化了整体结构，降低了装配与维护的工作量，对于负载波动不大的中低速传动场景，这种双轮带传动结构的综合成本与可靠性表现，要远优于同功率等级的齿轮传动或者链传动结构。
