工业流体管路用变径扩散器结构设计

　　在工业流体输送、传感检测配套的管路系统中，这类变径扩散结构是衔接不同通径管路、实现流体流速平顺过渡的核心配件，常配套在压力传感、流量检测单元的前端管路段，避免流体因通径突变产生涡流、紊流，干扰检测元件的信号采集精度，同时降低管路局部阻力损失，减少输送过程中的能耗。从实际应用场景来看，这类结构既可以用在低压气动检测回路中，衔接小口径导压管与大口径检测腔，也能适配小流量液体输送管路，在化工取样、实验台流体回路、小型液压站的检测支路中都能见到同类结构的身影。

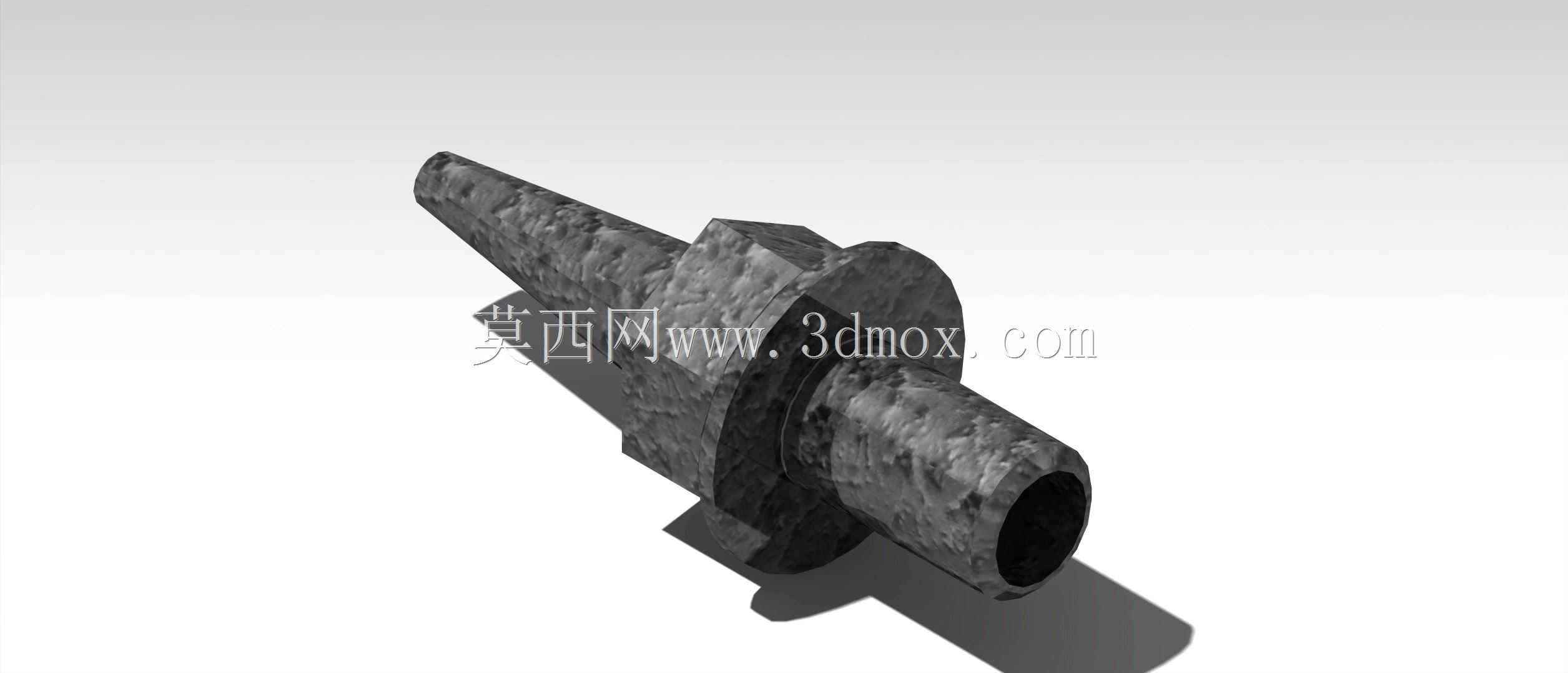

　　设计这类结构时，首先要明确两端的安装边界：一端为小直径锥状插接端，表面做了粗糙纹理处理，实际生产中这部分会配合密封胶圈或者卡套结构，插入小通径管路内实现密封衔接，锥度设计参考了常用卡套接头的插接锥角范围，保证插入后不会出现松脱，同时插接段的长度控制在常规管路插接深度的标准区间内，避免插入过深阻挡流道、插入过浅密封失效。另一端为大口径空心圆柱端，端面为平口结构，可适配法兰对接、快插接头连接或者直接焊接到大通径管路上，端部的内孔做了微小的倒角处理，去除加工毛刺的同时，方便对接时的导向定位。中间的凸缘结构是安装定位的核心，凸缘的两个平行端面可作为安装时的轴向定位面，配合管卡或者锁紧螺母就能将整个扩散器固定在安装面板或者管路支架上，限制结构工作时的轴向窜动，凸缘的外径尺寸参考了常规管路固定件的适配尺寸，能兼容市面上多数标准管夹的夹持范围。

　　流道设计上，内部采用了平滑过渡的渐扩结构，没有出现直角台阶，流体从小口径端进入后，沿着渐扩的内壁逐步降速升压，避免通径突然扩大带来的局部水头损失，内壁的过渡曲率经过反复调整，保证流体在整个扩散段内不会出现边界层分离，从根源上减少涡流的产生，这对于配套流量、压力传感器的场景尤为重要——紊流带来的压力脉动会直接导致传感器输出信号波动，增加后续信号处理的难度，甚至让检测数据失去参考价值。外部的加强筋结构沿着扩散段的周向分布，在不增加过多壁厚的前提下提升了整个结构的刚性，避免管路内压力波动时结构产生共振，同时加强筋的走向顺着流体流动的方向布置，不会在外部形成积液、积尘的死角，方便后续的设备清洁维护。

　　实际选型适配时，需要先确认两端管路的通径匹配度，小端插接外径要和对接小管的内径保持合理的过盈量，大端的连接尺寸要和大通径侧的接头规格一致，同时要核算整个扩散器的长度是否满足安装空间的要求，尤其是在紧凑的检测阀组内部，过长的结构会干涉周边阀件的安装操作。另外，结构的材质选择要适配输送流体的特性，如果是腐蚀性流体，需要对应更换耐腐蚀的材质，表面的粗糙纹理在实际量产中会根据密封形式调整，采用卡套密封时纹理可以提升密封摩擦力，采用密封圈密封时则需要适当降低表面粗糙度，避免割伤密封圈导致泄漏。这类扩散结构虽然属于管路系统中的小型配件，但直接影响整个检测回路的测量精度与管路运行的稳定性，设计时每一处尺寸的确定都要结合实际安装工况、流体参数反复校核，不能只看外观造型忽略实际的流体性能与安装适配性。
