传感器安装支座结构三维设计

项目分类:传感器 发布时间:2022-04-11 ID:604894
  • 传感器安装支座结构三维设计
  • 传感器安装支座结构三维设计
  • 传感器安装支座结构三维设计
  • 传感器安装支座结构三维设计
  • 传感器安装支座结构三维设计
  • 传感器安装支座结构三维设计

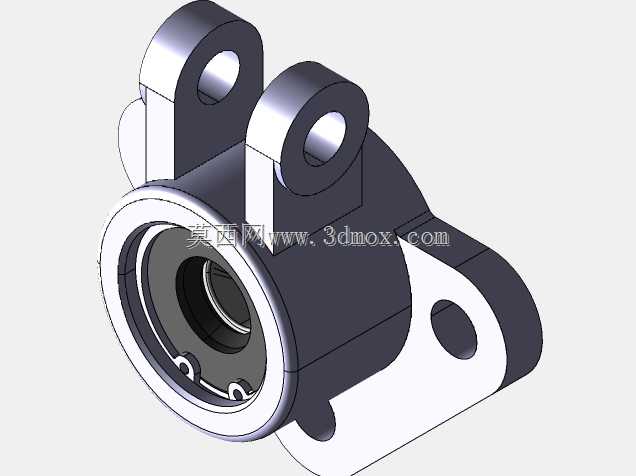

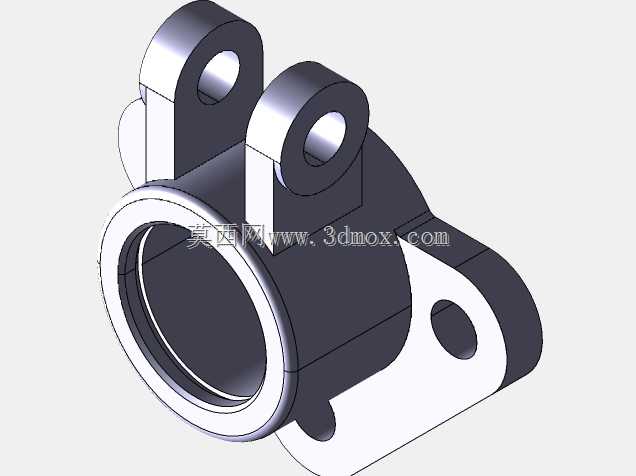

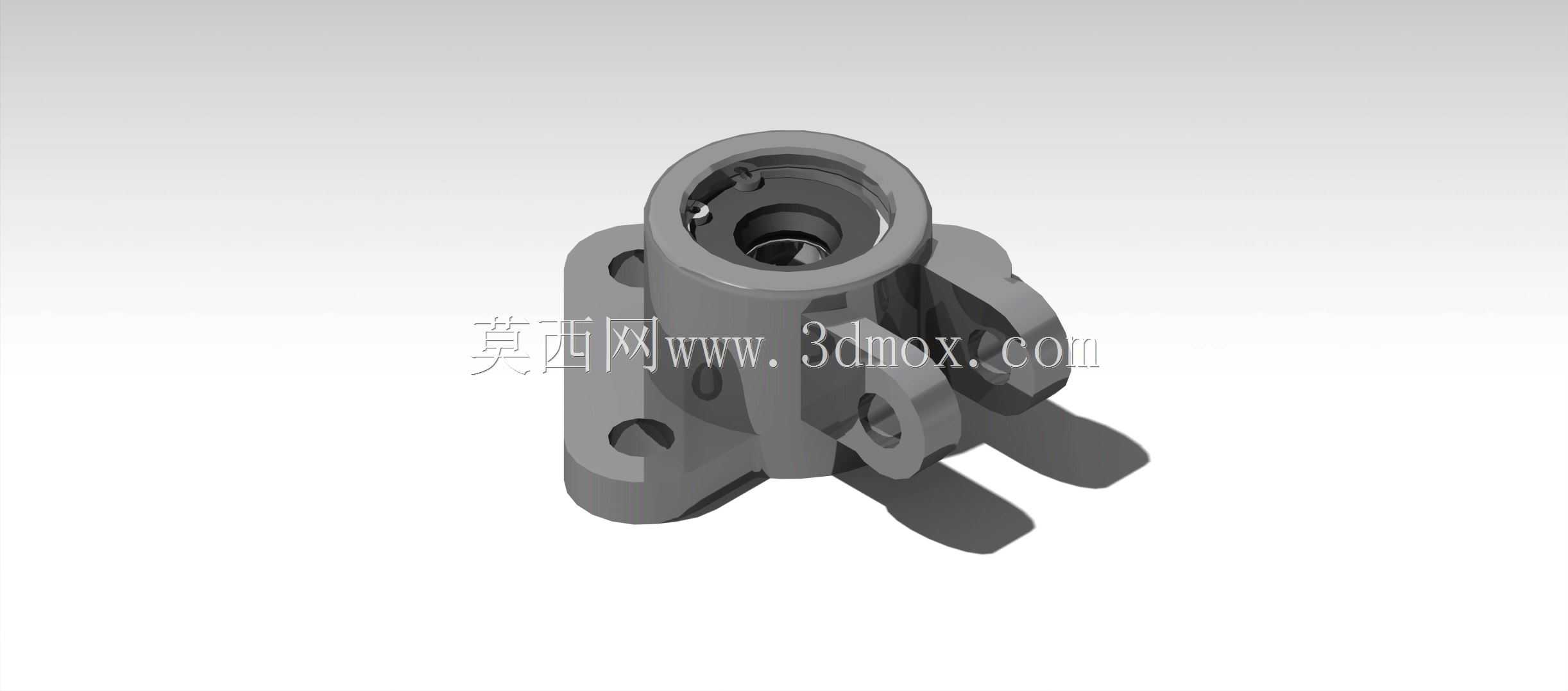

  在工业传感检测类设备的装配体系中,这类安装支座是承担传感器本体定位、载荷传递与安装适配的核心结构件,常见于自动化产线的位置检测单元、工业设备的状态监测模块、精密仪器的信号采集端等场景,其结构设计的合理性直接决定传感器的检测精度、运行稳定性与服役寿命。从实际使用场景来看,这类支座需要同时满足多方向的安装适配需求,主体采用中空筒式结构作为核心承载区,内部的阶梯孔设计可直接匹配对应规格传感器的圆柱本体,孔壁的公差带按照过渡配合要求设定,既可以保证传感器装入后的同轴度,避免检测轴线偏移带来的信号误差,也能在设备运行产生振动时限制传感器的径向窜动,防止检测信号出现跳变。支座侧面延伸出的带孔凸耳结构,用于连接传感器的线束固定卡扣或者辅助定位销,

  避免线束拖拽直接作用在传感器接线端,长期使用下出现接线松脱、线芯断裂的问题;底部向外延展的三个安装支脚,每个支脚都预制了沉头安装孔,安装时可通过内六角螺栓将支座整体固定在设备的安装基准面上,沉头结构可以保证螺栓头部完全没入支脚表面,不会出现突出结构干涉周边其他零部件的布置,三个支脚呈非对称分布,是根据安装位置的周边空间边界做的适配设计,既可以减少支座整体的材料占用,也能在有限的安装空间内完成固定,不需要额外调整周边其他组件的位置。从设计思路层面,这类支座的结构完全围绕传感器的实际安装需求展开,没有多余的冗余结构:主体筒身的壁厚根据传感器的重量与设备运行的振动量级计算设定,在保证结构刚性的前提下尽可能降低整体重量,

  减少安装基准面的承载负担;支脚与主体筒身的衔接位置做了圆弧过渡处理,避免直角结构带来的应力集中问题,在设备长期受振动载荷的工况下,不会出现衔接位置开裂、断裂的失效问题。安装边界方面,这类支座的底部安装面平面度要求控制在0.02mm以内,保证安装后与基准面完全贴合,不会出现倾斜导致传感器轴线偏移;主体筒身的中心轴线与底部安装面的垂直度公差设定为0.015mm,确保传感器装入后检测方向与设计方向完全一致,对于对射式、反射式这类对安装角度敏感的传感器而言,这个公差范围可以有效避免检测距离缩短、信号漏检等问题。侧面的凸耳安装孔位置与主体筒身的相对尺寸经过反复校核,当装入标准规格的线束卡扣后,卡扣的边缘不会与传感器本体、安装螺栓产生干涉,

  装配时不需要额外做修配调整,可直接完成组装。在实际设备维护场景中,这类支座的结构设计也兼顾了拆装便利性,当传感器需要校准或者更换时,只需要拆卸传感器本身的固定顶丝即可将传感器从筒身中抽出,不需要拆卸整个支座的安装螺栓,大幅减少维护时的对位调整工作量,也能避免反复拆装支座带来的安装位置偏移问题。支座的所有棱边都做了0.5mm的倒角处理,既可以去除加工过程中产生的毛刺,避免装配时划伤操作人员或者线束绝缘层,也能在传感器装入时起到导向作用,不会因为棱边卡顿损坏传感器的外壳涂层。针对不同工况的使用需求,这类支座的结构也预留了一定的改型空间,比如在高腐蚀工况下使用时,可以在不改变整体安装尺寸的前提下更换耐腐蚀材料,不需要重新调整安装位置的适配设计;在高振动工况下使用时,可以在筒身内壁增加一圈橡胶减震衬套的安装槽,进一步降低振动对传感器检测精度的影响,整体结构的通用性较强,可适配多种同安装尺寸的圆柱类传感器使用。
